网络跳线制作方法

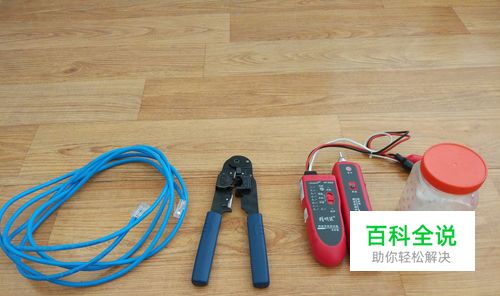

如何制作常用的网络跳线。网络综合布线中,一般常用的网络跳线的线序为T568B,8跟线的线序分别是:1-橙白,2-橙,3-绿白,4-蓝,5-蓝白,6-绿,7-棕白,8-棕。使用的工具为网线、网线钳、测线仪、RJ-45水晶头

操作方法

  • 01

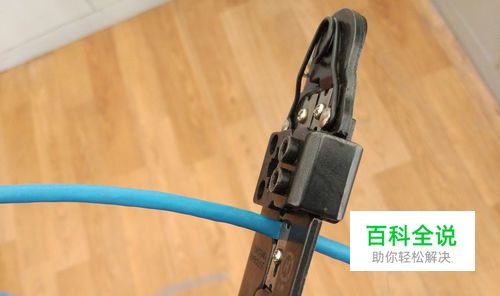

    首先截取一段适宜长度的网线,一般3-5米,或者按照你需要的长度截取。用网线钳的剥线口,剥去3厘米左右的网线外皮。

  • 02

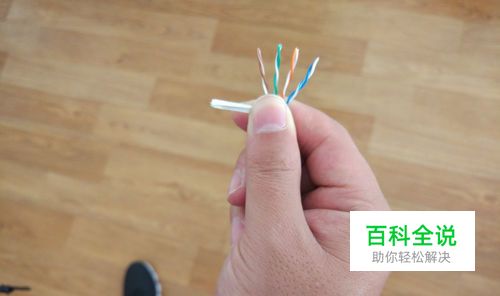

    剥去网线外皮后,露出4对共8根双绞线,还有一个塑料白条(有的网线是一根很细的塑料绳),这个用不到,需要剪掉。

  • 03

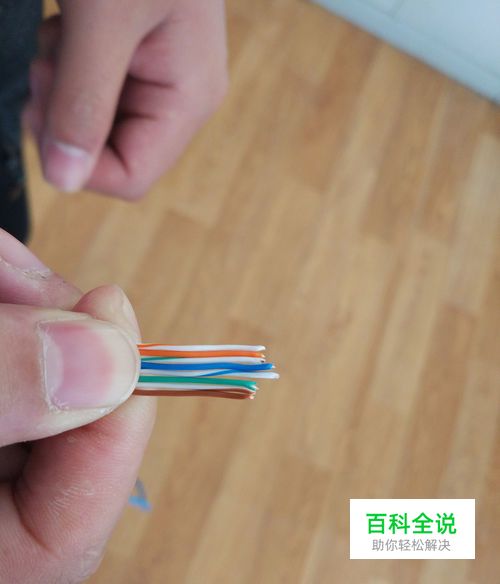

    将4对双绞线分开,并按照T568B的线序,依次拉直并排对齐。一定要注意双绞线的线序不能搞错了,否则网线不通。再强调一遍线序是:1-橙白,2-橙,3-绿白,4-蓝,5-蓝白,6-绿,7-棕白,8-棕

  • 04

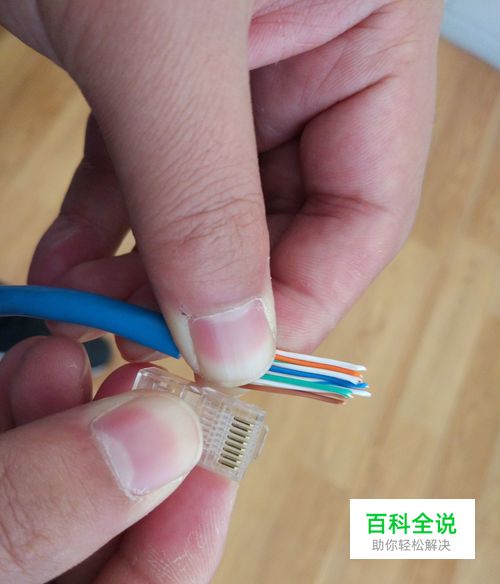

    线序拉直排好后,拿RJ45水晶头对照一下网线,水晶头卡槽的位置对齐网线有外皮的部分,然后看看需要剪去多少,剪去多余部分,确保将网线插入水晶头后,水晶头的卡槽可以卡住网线外皮。

  • 05

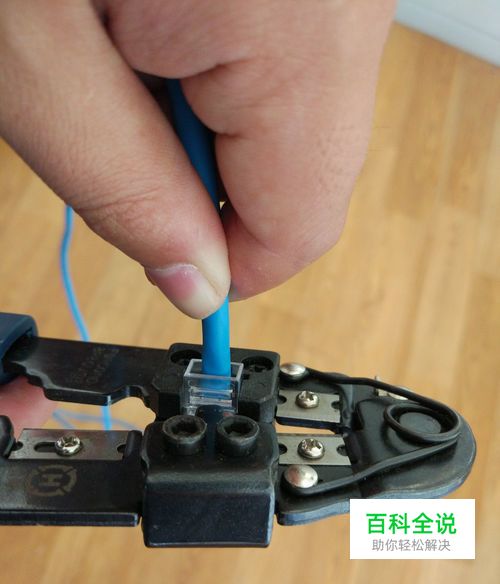

    将对齐的网线插入RJ45水晶头,注意一定要插紧,在水晶头金属片端可以清楚看到每根线序的金属截面,这样可以确保每根线序都与水晶头金属片在压紧的时候能够压实。做好一端网线水晶头后,按照同样的方法做好另一端。
