电脑主板配图详解

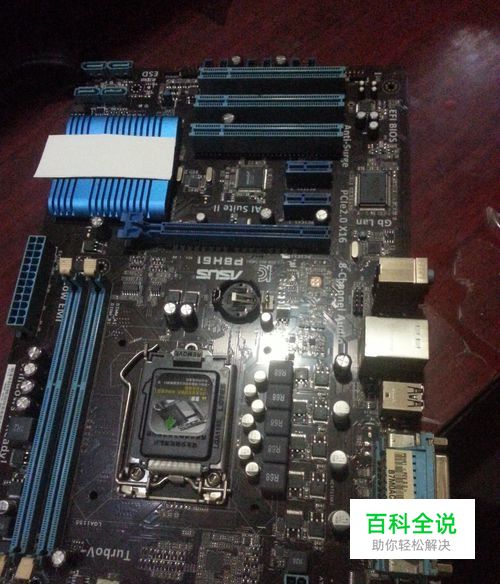

电脑在日常生活中越来越重要了，为了让大家能够更好的使用电脑，很有必要祥细了解下电脑的最主要硬件之一：主板。下面为大家一步步介绍下主板上各个部分的作用及用法。
操作方法
- 01

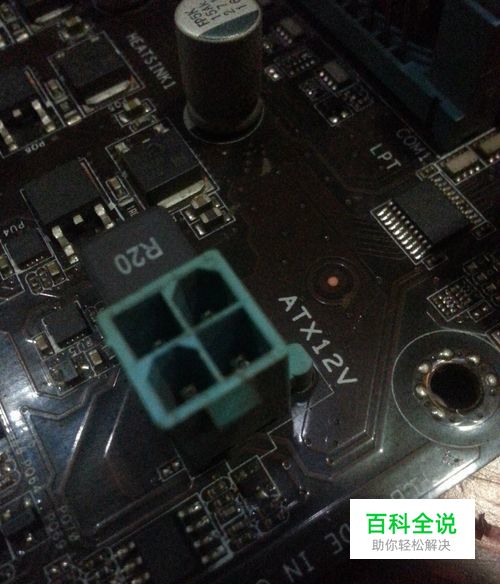

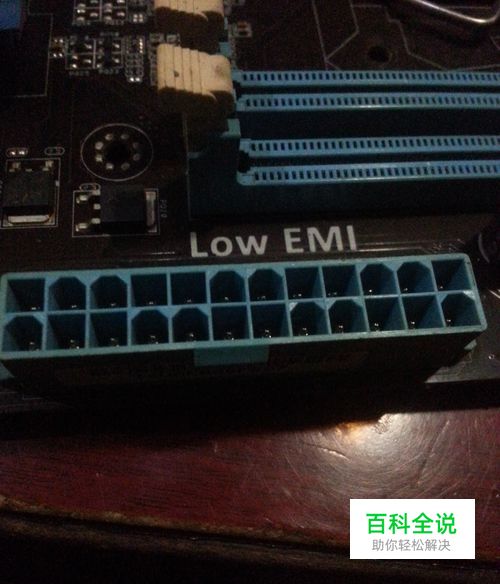

我们先来认识下主板上的电源供电接口，共2个，如图一：24口供电，图二：4口。这里注意下，相对应的电源上的接头和这个接口都有防错设施，也就是说插不对的话是插不进去的，但一定要插到底！
- 02

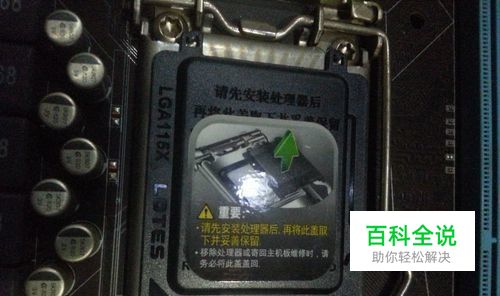

再来看下CPU座。图一是上面有保护罩的。图二是打开压紧装置后的图，CPU按图中的卡和CPU上的口对准放上去，关好压紧装置就OK了，一定要小心轻放，不要碰乱CPU座上的针！！！
- 03

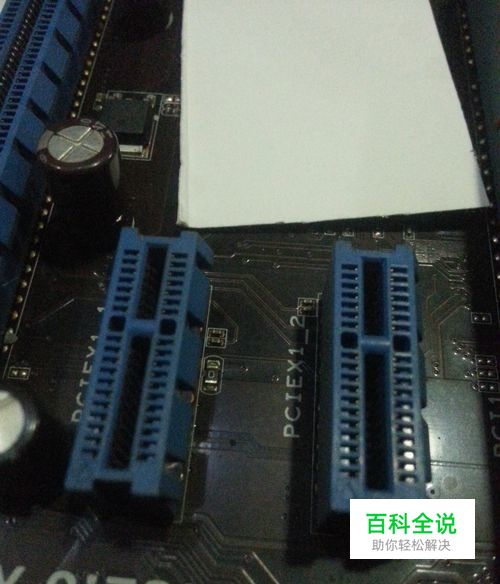

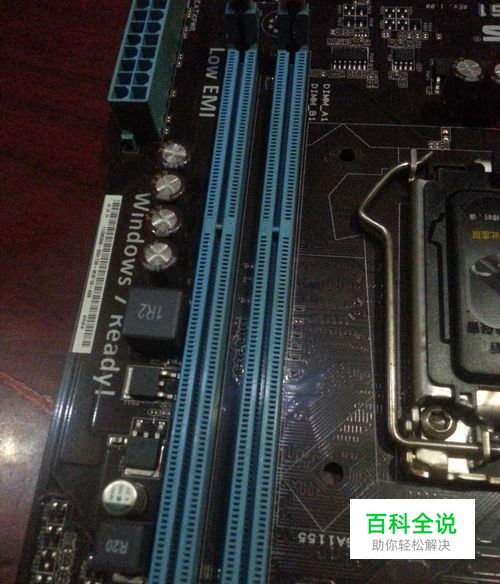

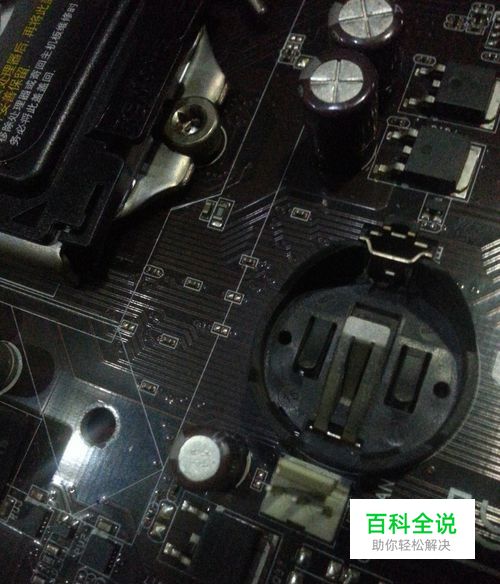

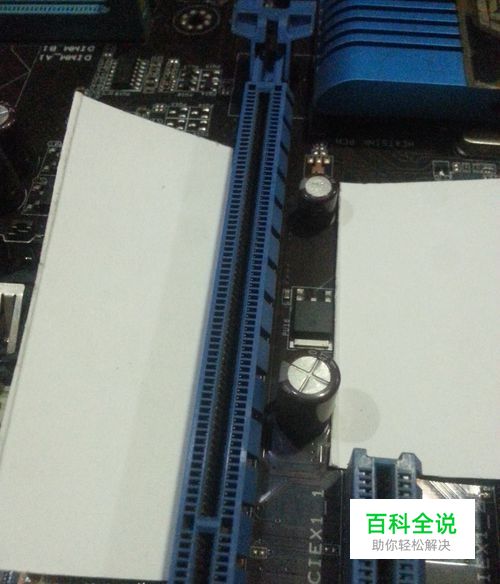

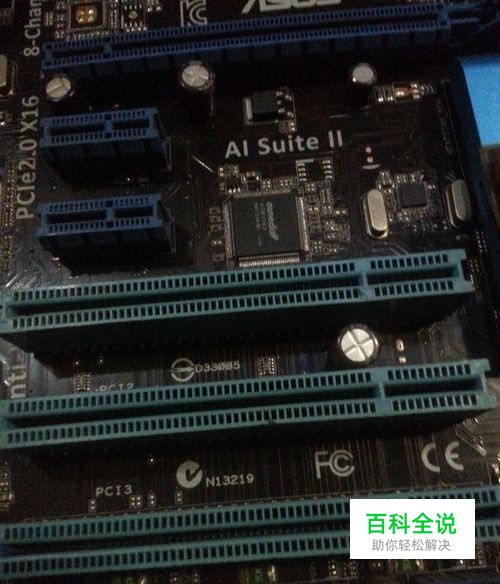

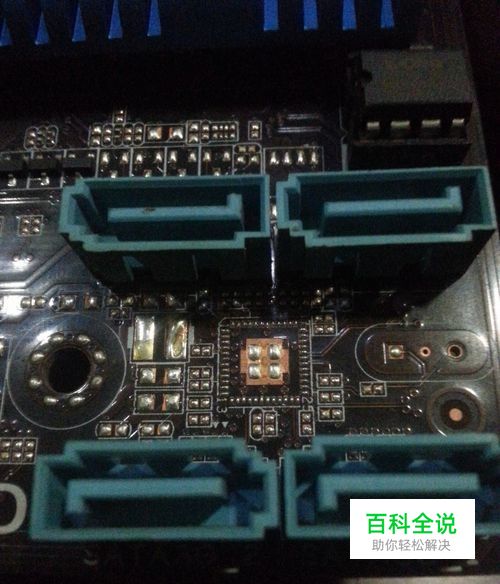

这里介绍下所有可扩充接口。图1是内存条插口，有一代，二代，三代之分，这个一定要注意，内存型号一定要和插口相配。第2图是硬盘和光驱的数据接口，安装时注意方向！图3是独立显卡接口。图4是PCI接口，可插PCI网卡，PCI声卡等。图5是PCIEX接口，可插PCIEX类型的网卡，声卡等设备。图6是主板电池，为了能说明白,拆了电池，可仔细看图外边的金属片用小镙丝刀向边上轻压，电池就会弹出来。
- 04

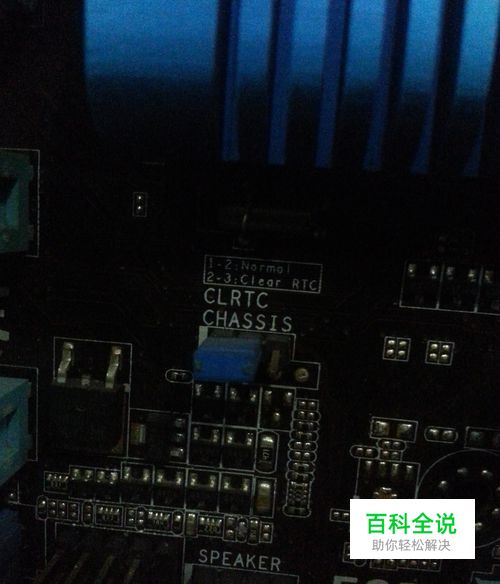

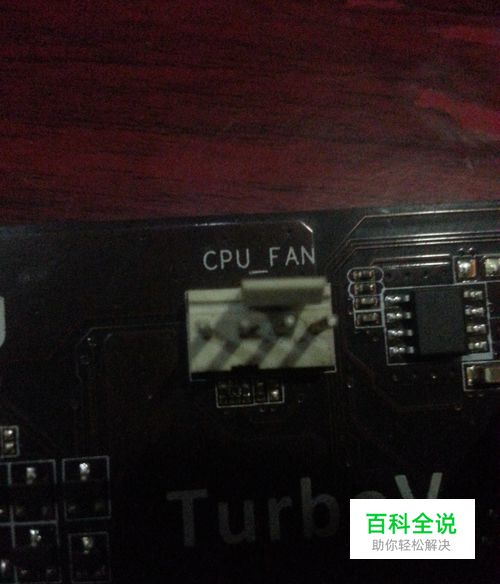

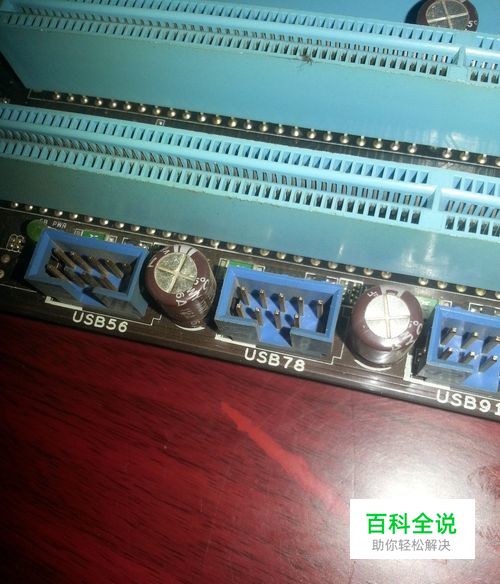

下面这些接线柱是大家常用的。图1是连接机箱的如开关，重启，电源指示，硬盘指示，警告喇叭的接线柱。在这里说一重点，安装时不要按以往的经验，一定要看好上面的标示和接线口的相对应标示，并注意方向。图2是CPU风扇的电源接座。图3是一个很重要跳线，有三个柱，其中有两个上有个帽，放电后一定要记得复原，不然主板不会启动！！图4是外接USB接口。
- 05

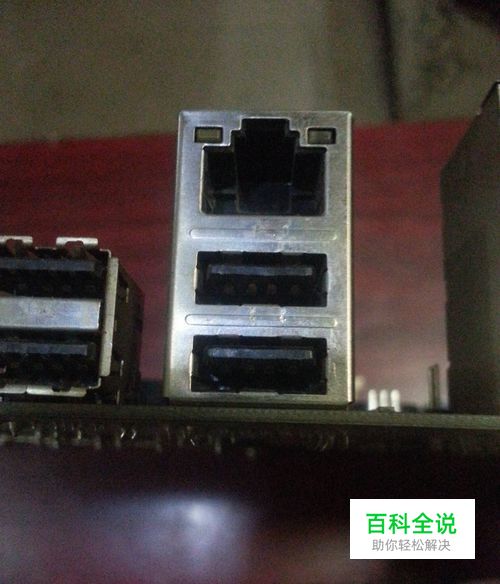

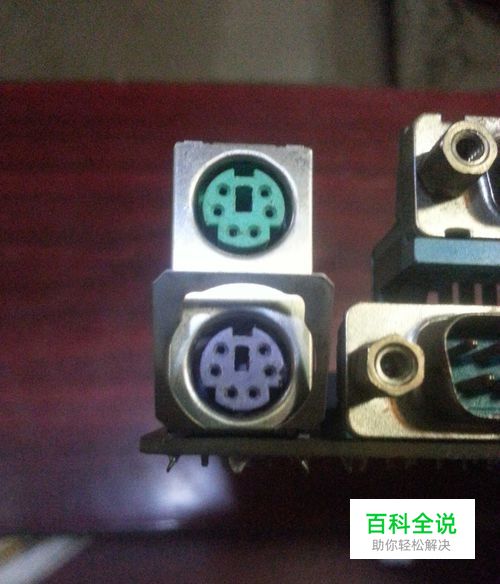

最后是外设接口。图1，中间和下面是耳麦，其中下面的是MIC。上面是数字输出，不太常用。图2中的最大是网线接口，扁平的是USB接口，有反正的，要注意对比。图3下面是健盘上面是鼠标接口，接时一定要注意方向，不能边插边转！！！
