MATLAB提取图像的形心并标记

操作方法

  • 01

    作者：ZephyrHou       2017-07-09 有时候我们需要标记图形的形心，这时我们可以使用MATLAB函数自带的函数，regionprops进行标记。好了，闲话少说，下面上代码：

  • 02

    Img = imread('coins.png'); % coins.png为系统内自带图像 Ibw = im2bw(Img); %使用阈值变换法把灰度图像转换成二值图像 Ibw = imfill(Ibw,'holes'); %该函数用于填充图像区域和‘空域’ Ilabel = bwlabel(Ibw); %连通区域标记函数 Area_I = regionprops(Ilabel,'centroid');%用来度量图像区域属性的函数.常用来统计 %被标记的区域的面积分布，显示区域总数 figure;imshow(Img);hold on;

  • 03

    for x = 1: numel(Area_I) plot(Area_I(x).Centroid(1),Area_I(x).Centroid(2),'b*'); end

  • 04

    原始图片如下：

  • 05

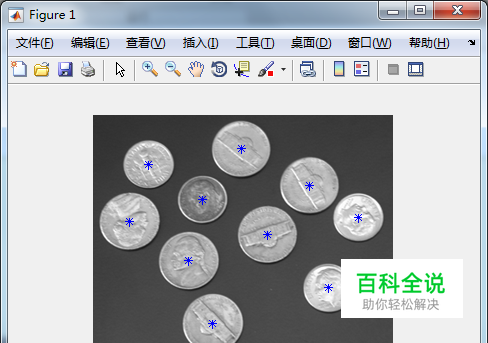

    使用代码标记后效果如下：

  • 06

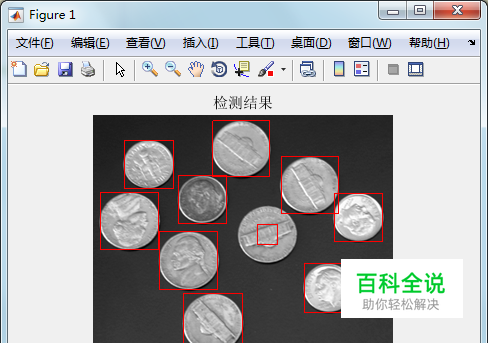

    当然我们还可以提取其外接矩形的四个顶点坐标，然后使用plot画出其边框，也可以使用函数内置的属性，具体请使用help regionprops 查看其属性，效果如下：【说明】：上面是通过本人自己写的代码实现的标记，其中有个图形出现偏差。
