autop线切割软件画齿轮的方法

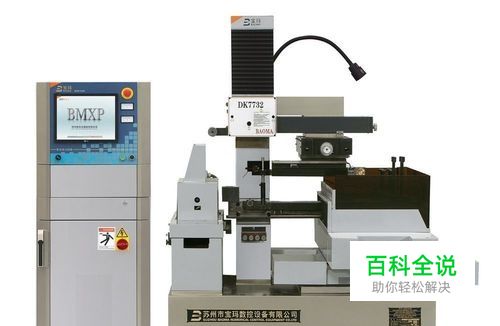

许多从事快走丝线切割的朋友不知道怎么在autop线切割软件里画齿轮，从而无法加工齿轮工件。以下是画标准齿轮的方法。
操作方法
- 01

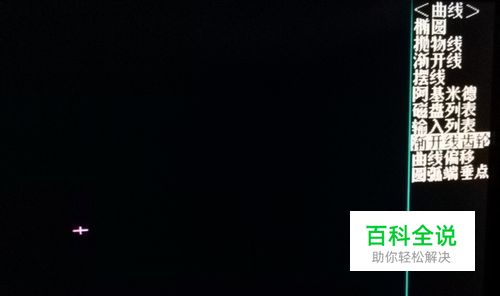

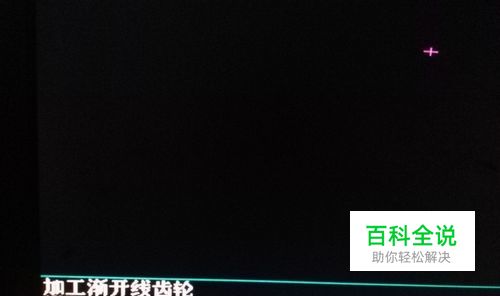

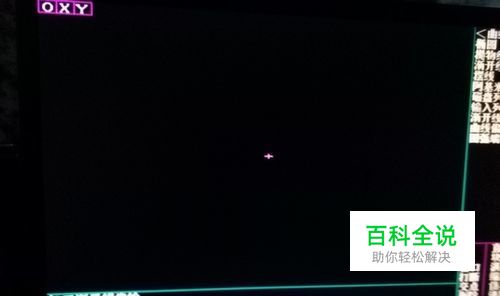

以画一个38齿，外径是40的标准齿轮为例：打开autop线切割软件主菜单点击“渐开线齿轮”
- 02
在左下角输入模数 “1” 回车， 这里的模数是事先计算出来的，模数的公式是：齿轮的直径÷（齿数＋2） 40÷（38+2）=1
- 03
齿数输入“38”齿 回车
- 04

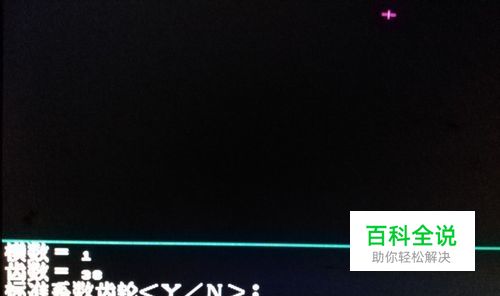

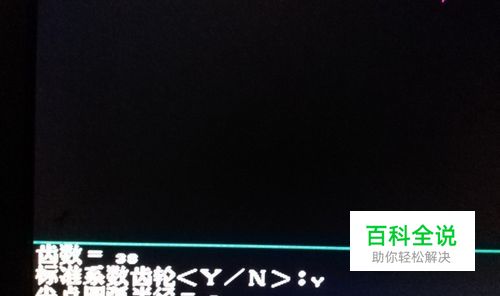

这里问：是否是标准齿轮 输入"Y"回车
- 05

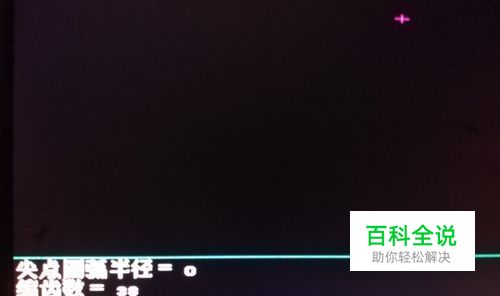

尖点圆弧半径输入多少视乎工件的要求，这里输入“ 0 ”回车
- 06

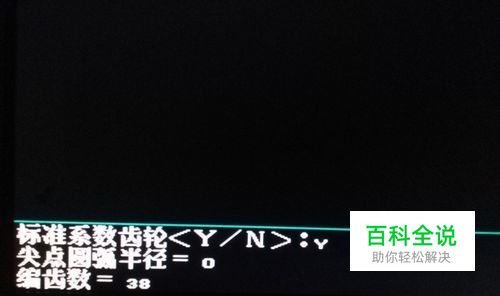

编齿数输入“38”齿 回车
- 07
起始齿角度输入“0”回车 这里的“0”代表从座标 “0”度开始画的意思
- 08

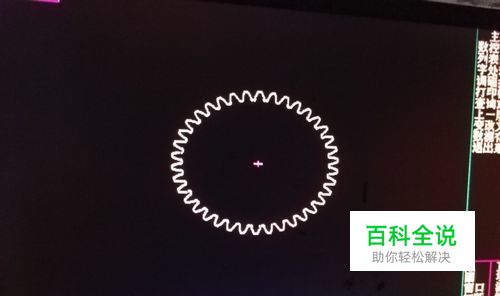

一个“38”齿，40直径的齿轮就大功告成了
