Eclipse如何画Activity流程图

2024-03-18 16:29:14

Eclipse集成Activity工作流插件后，如何创建Activity流程呢？下面和大家介绍一下如何用Eclipse创建Activity工作流。

操作方法

01

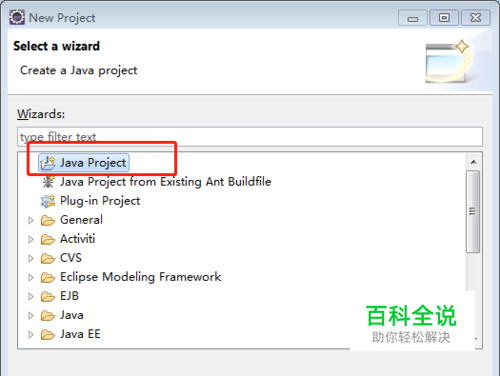

打开Eclipse，新建一个Java Web项目，本例项目名称为test为例。
02

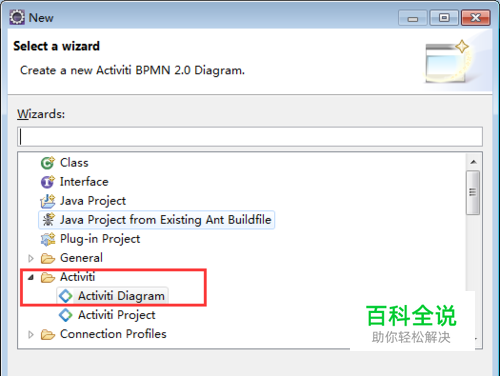

在test项目中新建文件夹activity，然后选中activity，点击右键，new---other ---Activity---Activity Diagram。
03

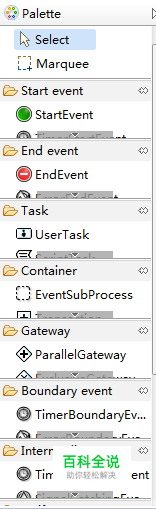

然后打开新建的Activity Diagram 文件，文件扩展名为bpmn文件，打开文件后，会显示Activity 的所有组件。
04

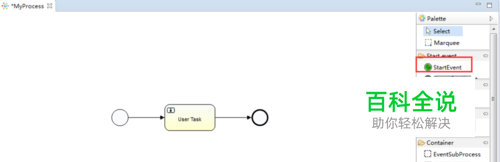

然后选择StartEvent组件，拖动到空白处，然后再选择UserTask组件，拖动到空白处，在选则EndEvent组件拖动到空白处，然后用SequenceFlow组件把三个组件连接起来，这样一个简单的流程就已建好。
05

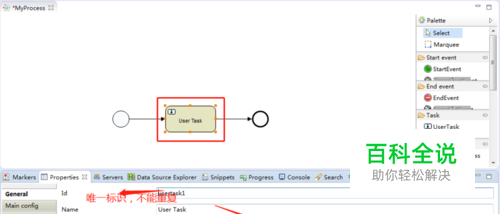

然后选中User Task 组件，选择Properties属性，可以设置User Task的属性，具体如下图中所示。
06

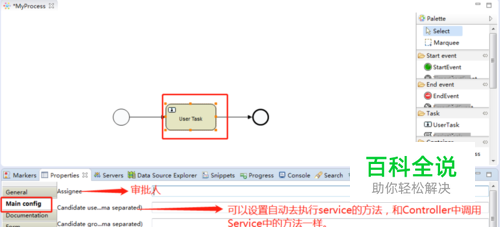

点击Properties下的Main config 标签，可以设置当前节点的审批人。具体如何设置如下图所示，至此一个简单的工作流已经建好。
07

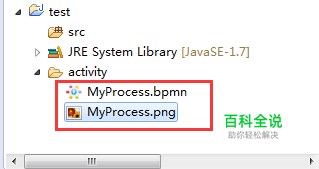

点击保存，会自动生成此工作流对应的图片文件。
