实例讲解3ds Max uvw展开修改器的使用方法【百科全说】

这是一篇比较基础的展UV教程，作者通过实例来讲解3ds Max uvw展开修改器的使用方法。

步骤/方法

01

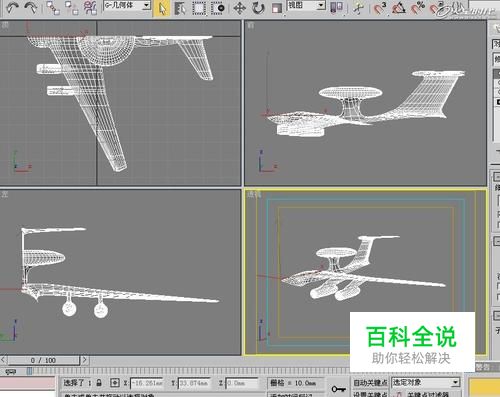

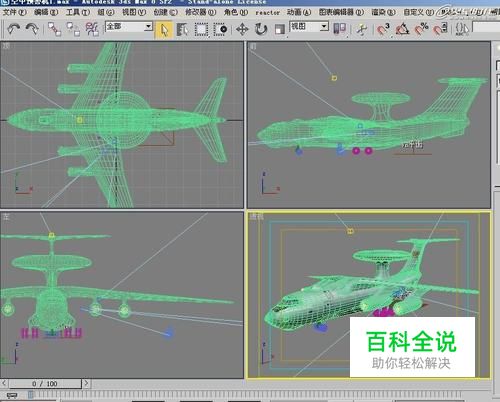

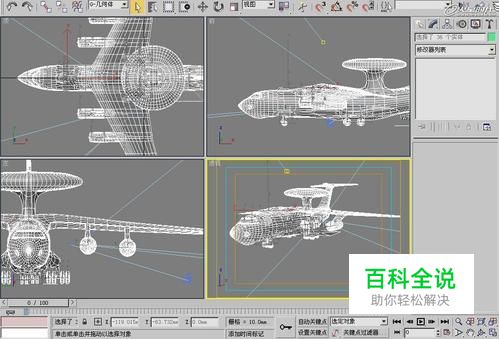

第一步首先，打开一个练习场景“空中预警机1.max”（这事小弟平时的练习做的不好献丑了）。（图01）图01
02

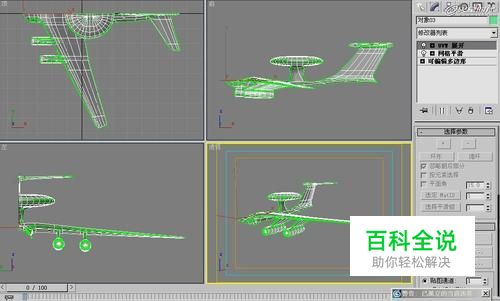

第二步这里我们拿机翼来举例子，隐藏除机翼意外的其他模型。（图02）图02
03

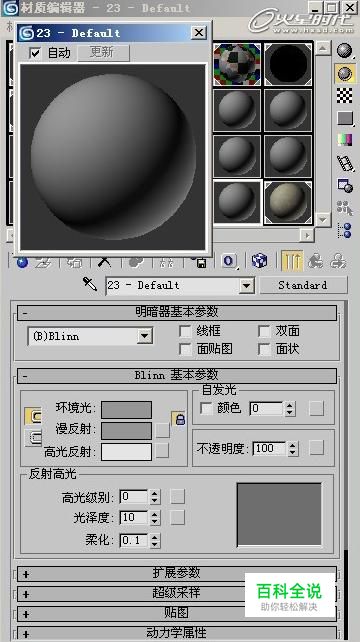

第三步给机翼一个空白材质。（图03）图03
04

第四步下面开始正题了，选择模型，然后给模型一个修改器，名称为“uvw展开”。（图04）图04
05

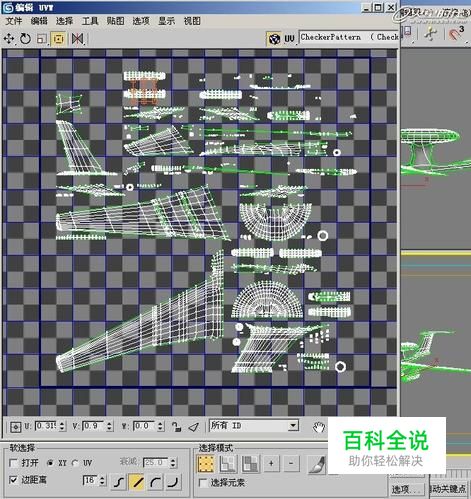

第五步然后编辑uvw展开，利用内置功能将贴图修改成如图所示。（图05）图05
06

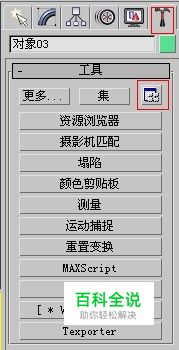

第六步这时模型本身具有了材质属性和uvw展开修改器。然后进入“工具”面板，然后新建一个选项。（图06）图06
07

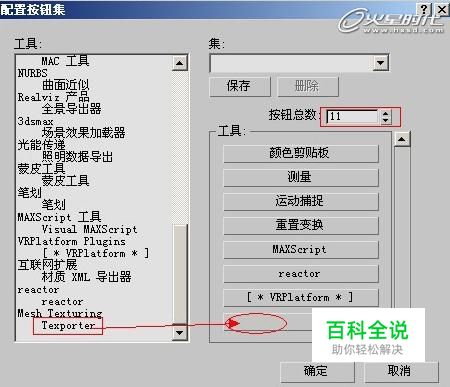

第七步将按钮数“10”改为”11”，之后将“Texporter”拖拽到空白工具条中。单击“确定”完成操作。（图07）图07
08

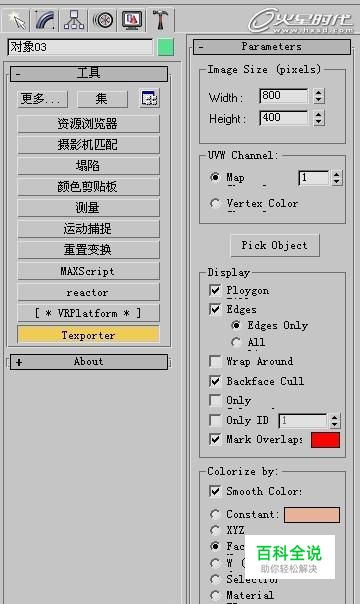

第八步然后选择模型，点击“工具”菜单下的“Texporter”键，就会出现如下菜单。（图08）图08
09

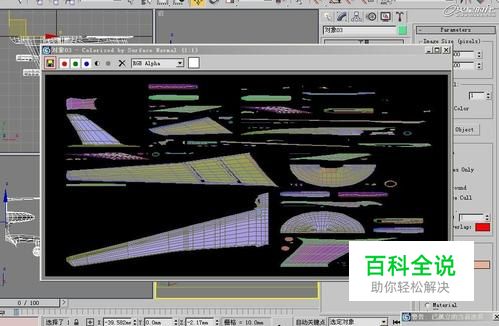

第九步上面的Image Size项目一看就知道了是设置贴图大小的；第二项uvw Channel，意思应该是uvw频道，那么他说的是导出贴图的形式。一共两种map贴图模式和vertex color顶点着色模式。一般我们都用默认设置就可以。经常被修改的一般就只有贴图大小哪一项。还有就是pick object选择物体。也就是选择模型。之后我们会得到这样一张贴图，然后保存它到你的硬盘。（图09、10）图09 图10
10

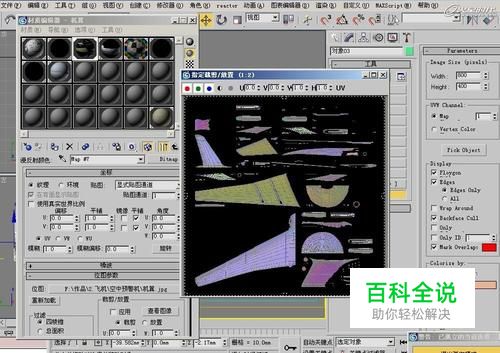

第十步之后，我们打开max材质编辑器。将机翼的材质打开。给“漫反射颜色”选项一个贴图。贴图为刚才导出的uvw展开贴图。（图11）图11
11

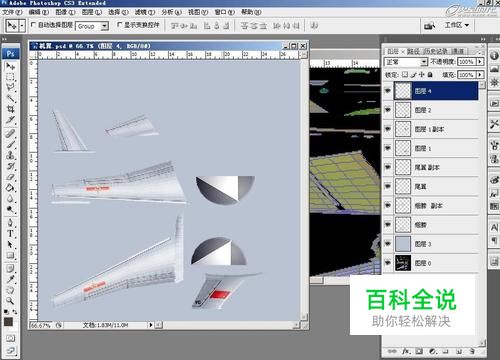

第十一步然后打开Adobe Photoshop，编辑刚才导出存放在硬盘中的“机翼.Jpg”。因个人追求效果不同，效果由个人而定。（图12）图12 贴图的完成效果。（图13、14）图13 图14 这样的好处，是你可以一边编辑贴图，一边在模型上看到实时的贴图变化。以上为方法一的整个操作方法！
12

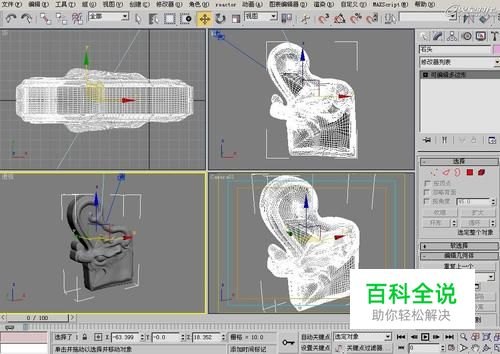

方法二针对已有完美贴图者第十二步打开练习“屋脊.max”。（图15）图15
13

第十三步这已经是一个完整的模型了，那么我们需要贴图如图。（图16）图16
14

第十四步需要的是虚线部分，而照片有透视。虽然模型是照做的难免会有出入。直接给贴图是很不理智的。所以我们开始如下操作：首先，同样给模型一个空白材质球。并赋予事先准备好的材质。但是我们发现他并不能够正确的显示材质效果。（图17）图17
15

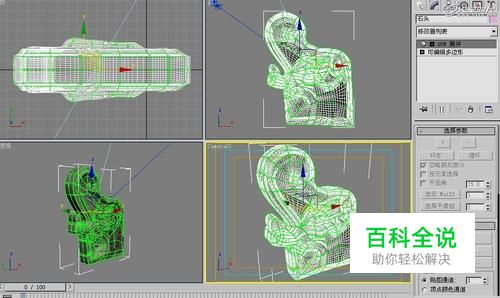

第十五步这时我们给模型一个“uvw展开”。（图18）图18
16

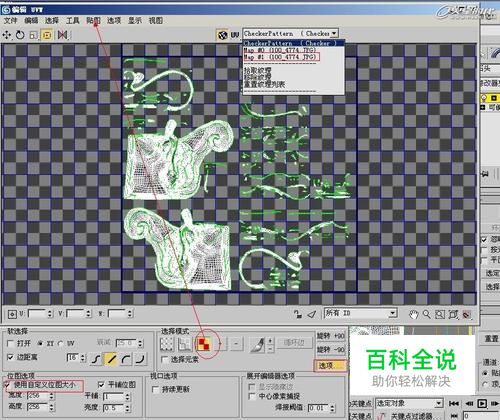

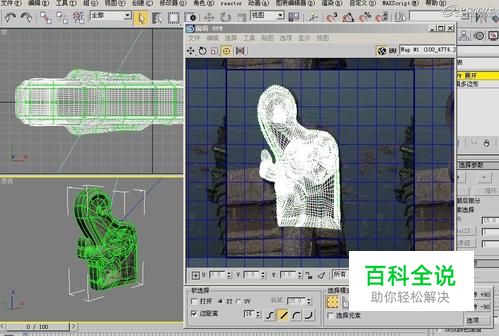

第十六步点击“参数”卷标下的“编辑”按钮。选择“面”级别，之后点击“贴图→展平贴图”在点击“选项”按钮，将自定义大小勾选去掉。在到上面找到“CheckerPatten”下拉菜单，选择我们要显示出来的贴图。（图19）图19
17

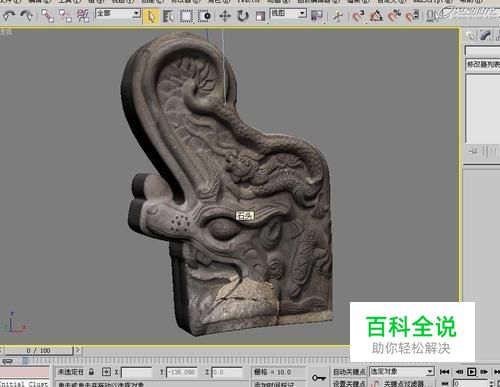

第十七步这时没有意外的话就会出现我们要的贴图了。我们在“编辑uvw”里对单片的模型进行旋转缩放移动等操作，对模型和贴图进行对点。完成效果如图(非渲染效果)。（图20）图20 图21 好了就说这么多其实对于“uvw贴图”使用方法和涉及领域还有很多，这里就不逐一介绍了。
