Excel图表－漏斗图【百科全说】

漏斗图又叫倒三角图，其实是由堆积条形图演变而来的，就是由占位数把条形图挤成一个倒三角的形状儿形成。该图形便于进行业务流程比较规范，周期长、环节多等分析时，能直观地发现和说明问题在哪里。

操作方法

01

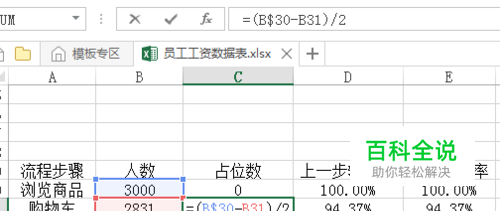

准备好需要分析的数据，添加辅助列添加公式并向下填充，计算占位数。
02

上一步转化率和总体转化率的公式显示如下。
03

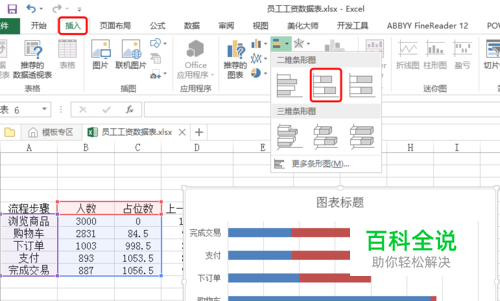

单击［插入］选项卡，在［插入］菜单中，单击［条形图］按钮，在弹出的下拉菜单中，选择［堆积条形图］选项。
04

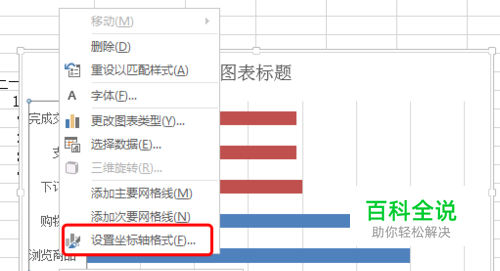

右击垂直坐标轴，然后选择［设置坐标轴格式］。
05

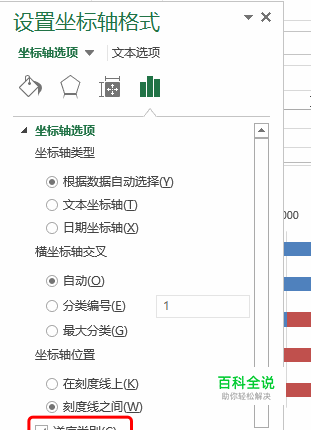

在弹出的［设置坐标轴格式］对话框中，勾选［逆序类别］。
06

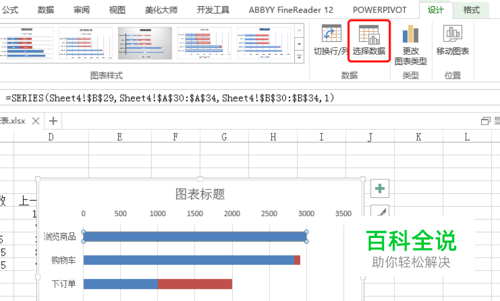

双击图表，菜单栏出现图表［设计］菜单，然后单击［选择数据］。
07

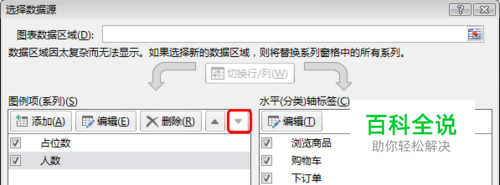

在弹出的［选择数据源］对话框中，选中［人数］，然后单击右上角的下移按钮。
08

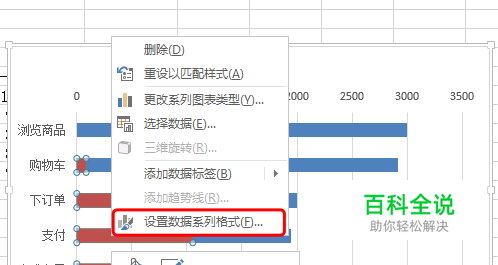

选中占位数的条形图，然后右击，在弹出的快捷菜单中，选择［设置数据系列格式］
09

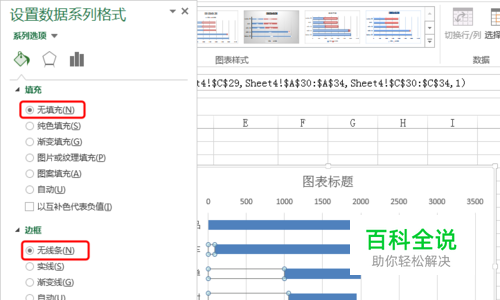

在［设置数据系列格式］中，填充项，点选［无填充］；边框项，点选［无线条］。
10

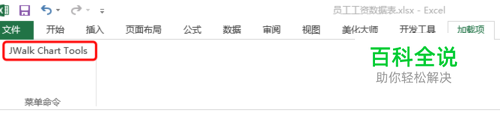

下载［JWalk Chart Tools］并安装在Excel中，可见加载项出现［JWalk Chart Tools］。
11

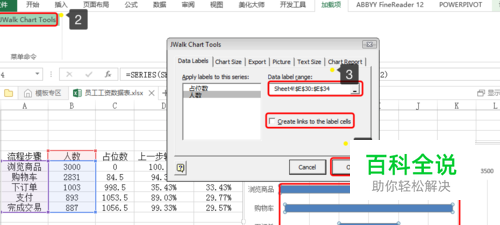

选中人数条形图，然后单击加载项中的［JWalk Chart Tools］，在弹出的窗口中，［Data label range］选择总体转化率的数据区域，勾选［Create links to the label cells］，最后，单击［OK］。
12

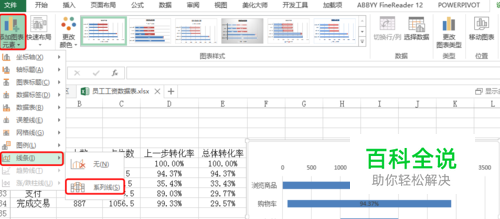

双击图表，菜单栏出现图表［设计］菜单，在［设计］菜单中，单击［添加图表元素］，在下拉列表中，选中［线条］，在弹出的列表中，选择［系列线］。
13

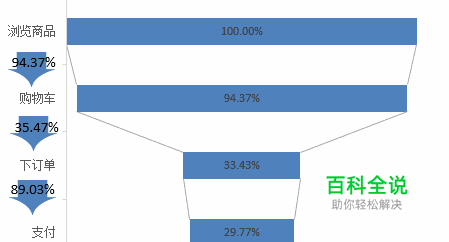

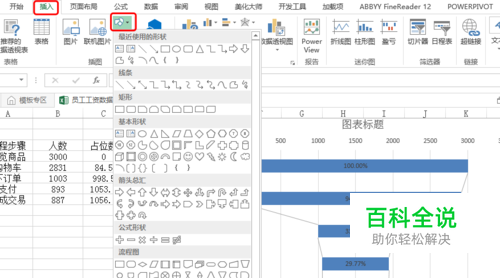

在垂直轴上，单击［插入］菜单，单击［插入］按钮，在下拉菜单中，选择你喜欢设置的图形，把箭头依次放到纵坐标数据标签下。
14

在［插入］菜单中，单击［文本］按钮，单击［文本框］按钮，选择［横排文本框］选项。依次输入上一步转化率的数据。
15

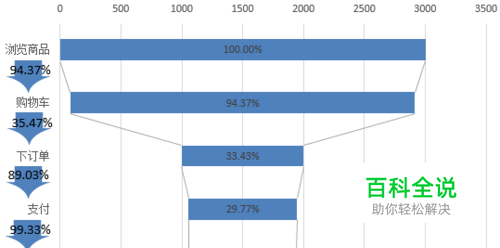

删除［网格线］和［图例］和部分［坐标轴数据后］，最终完成的图表如下。
