UG NX8.0草图中椭圆完全约束的几种方法
看到有不少人在问:(‘UG NX8.0草图中椭圆的约束总是显示差一个,直接用自动约束差三个,怎么弄?’)等类似的问题。小编根据自己所学知识,专门尝试用了几种方法解决了这个问题。下面小编就为大家讲解一下UG NX8.0草图中椭圆完全约束的方法供大家参考,希望对大家能有所帮助。
方法/步骤1
- 01

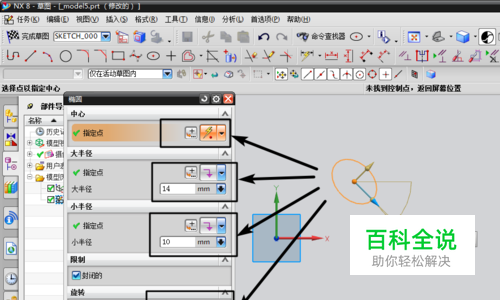

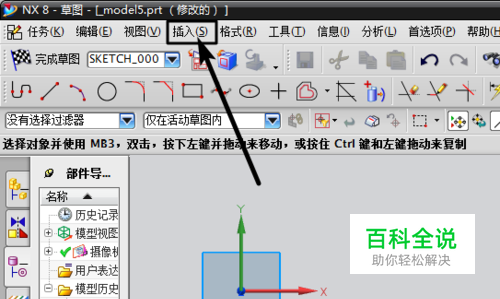

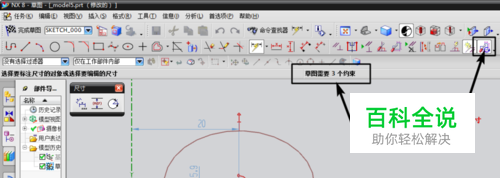

首先看一下草图中一般的椭圆需要几个约束条件。在UG NX8.0草图中指定好椭圆的(中心)、(大半径)、(小半径)、以及(旋转角度)随便创建一个椭圆,【插入(S)--曲线(C)--椭圆(E)】,我们可以看到椭圆的约束需要5个约束。
- 02

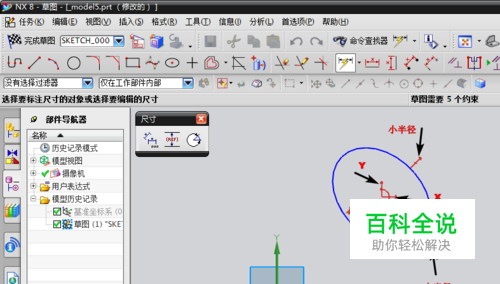

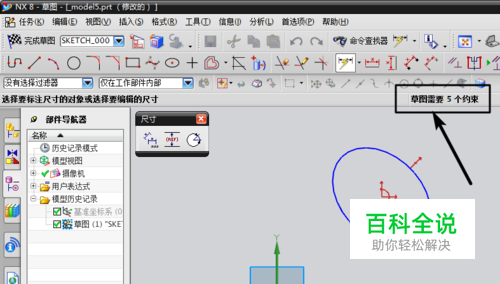

从下图中可以知道一个完全约束的椭圆需要哪些约束:X坐标、Y坐标、大半径、小半径、旋转角度。知道约束原理了也就能更快的理解,更快的绘图了。
- 03
接下来讲解一下UG NX8.0草图中椭圆完全约束的方法。 本次主要讲解一种做辅助线法完全约束草图中任意位置、任意角度的椭圆的方法。以此达到触类旁通的效果!
- 04

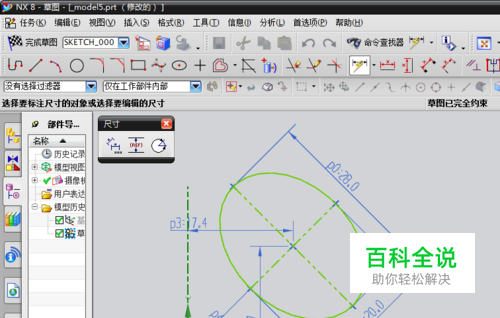

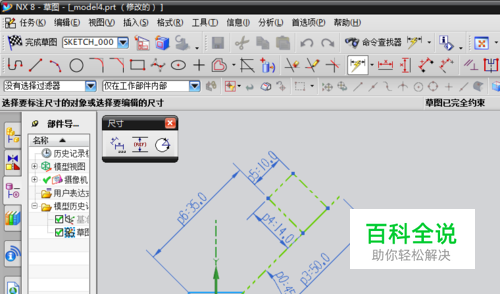

1、先在草图中任意画一条直线转换成参考线,并标注约束好。
- 05

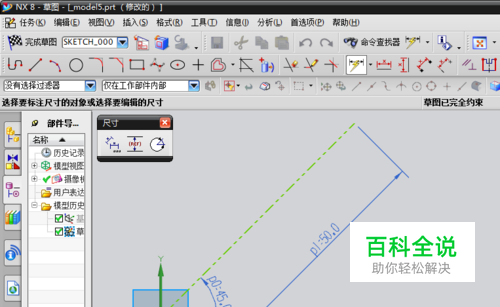

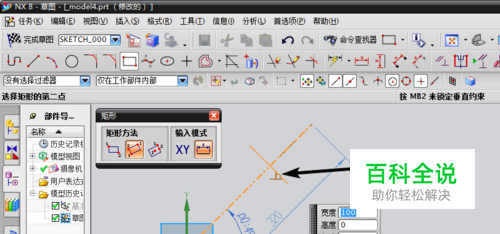

2、然后用选三点法做一个矩形,从参考线旁边随意拉伸一条直线,使其与参考线垂直,做出一个矩形(本例按椭圆的四分之一大小做矩形)。按椭圆大小半径,椭圆心距离基准轴位置等尺寸要求标注约束好。再转换成参考线。
- 06

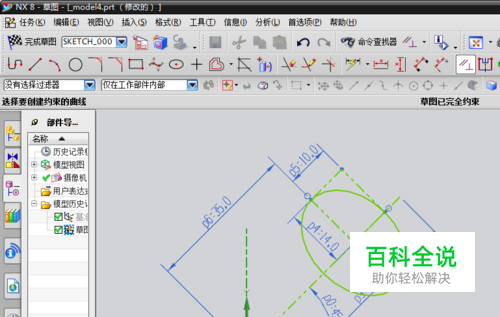

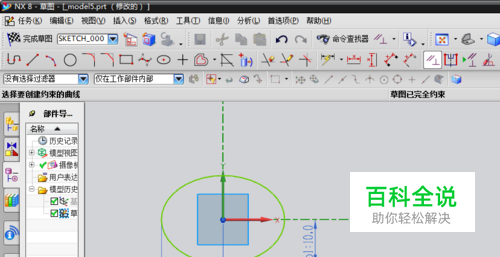

3、然后以参考矩形的一条边端点或与边参考线相交的点做为椭圆中心并按图纸中椭圆的大小半径、旋转角度等画椭圆!
- 07

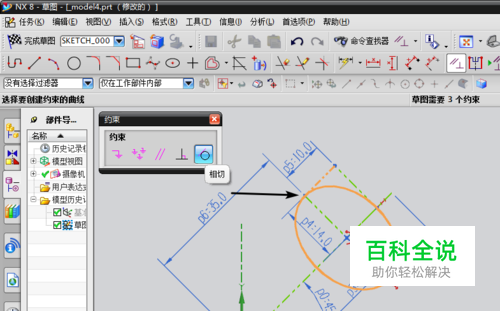

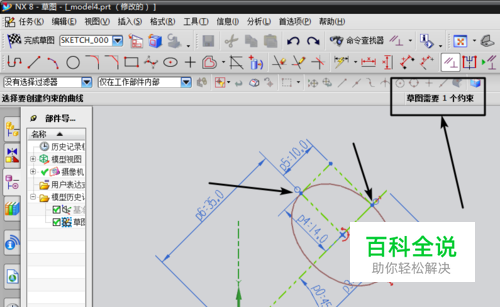

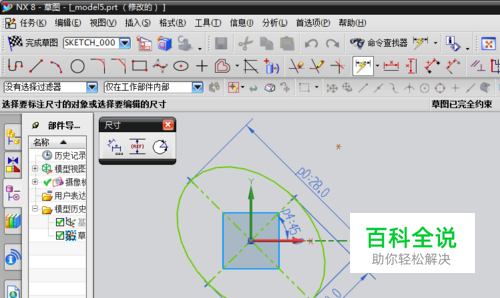

接着对椭圆约束,使其长短半轴边分别与矩形的长宽边相切,继而约束住了椭圆的大小半径。这时我们发现还差一个约束。
- 08

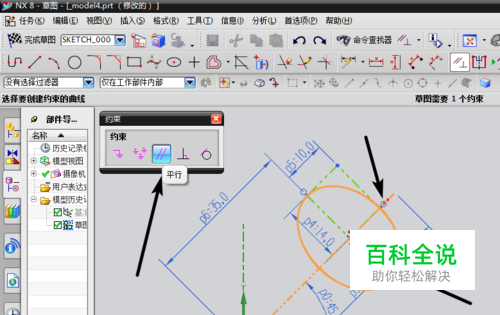

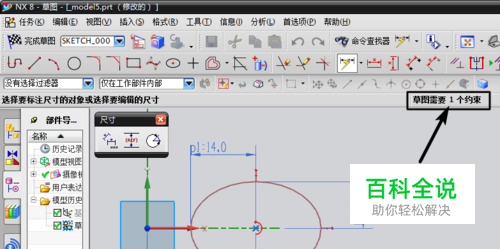

最后关键的一步,指定椭圆与参考矩形边或参考线平行约束,完成角度约束。
- 09

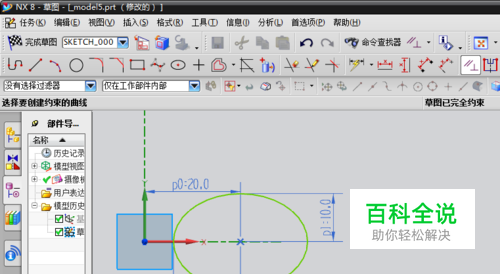

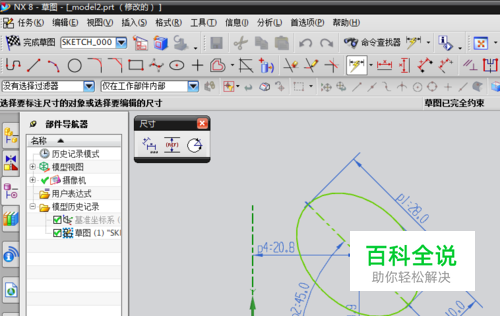

UG NX8.0草图中椭圆完全约束!
方法/步骤2
- 01
当然还有其他做辅助线的方法,只要能让椭圆:X坐标、Y坐标、大半径、小半径、旋转角度得到约束,就可以实现椭圆的完全约束。
- 02
其他方法在此不做详细讲解,仅提供几个约束完全的情况供大家参考交流学习!
