在网上看了好多小米手机的无线充电改装帖，发现大家虽然改装成功，但是并不完美，不是打开后盖带一根电源线就是占用了MINI USB口，我的手机购机时带了BM30 3120mAh的大容量电池和加厚后盖，无线充电也只是在家之类的固定地方使用，如外出带个无线充电套件就相对麻烦了，MINI USB口被占用，共享其他充电器还得抠开充电。看到像三星，诺基亚的一些手机预留了扩展充电接点，小米的没有，咱就给加一个。首先改装前你得有基本的电器维修基础，如使用万用表、电烙铁和一些电压，电流的相关知识。再者就是要有过硬的微焊接功力，不然是实现不了的，还得做好手机变砖的心理素质。拆机前准备工具，50瓦的尖头电烙铁、万用表（不需要有多大功能，能量电压就行），铜皮一小块，普通耳机线一根(主要是为了用里面的多芯漆包线，这个相对柔软，细、质量也好，也最容易找，就以前手机用的耳机坏了的都可以用)，一块有大触点的薄电路板，这个就得你自己平时注意发现了，好多电路板都可以做的。一块PVC贴纸，就是刻字的自带胶贴纸，考虑到它的粘性好，软，薄特点，比电工胶带强点。最后就是一个从网上购得QI标准1000 mA输出无线充电套件，在网上找了好多，大部分都是输出500mA的，小米手机和好多三星手机一样，线充都得1000mA，用其他500mA充电器都没反应，所以500mA的不予考虑。

操作方法

01

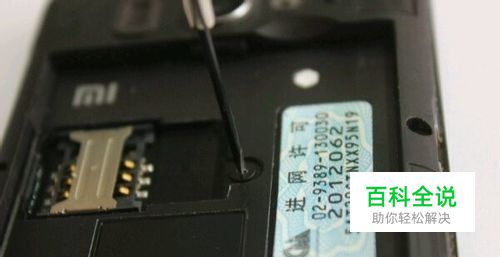

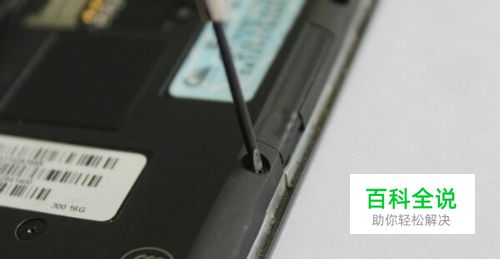

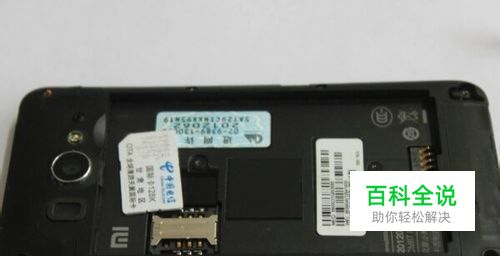

第一步，取出电池，SIM卡，用1.4mm十字螺丝刀，相对好找点，拆机前要再次想好了，拆了可就不保修了，卸螺丝时要记住，四角的小螺钉相比其他的稍大点，所以记住位置，从哪卸下从哪装。
02

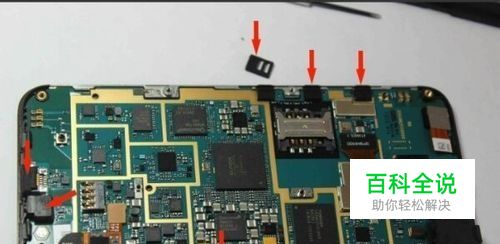

第二步，打开后机盖，这里面有四个橡胶密封垫，三个分别是音量、和电源开关的，一个是旁边一个触点的，记住位置，不然装的时候不知道哪来几个小垫垫
03

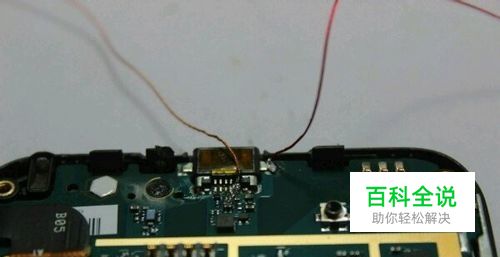

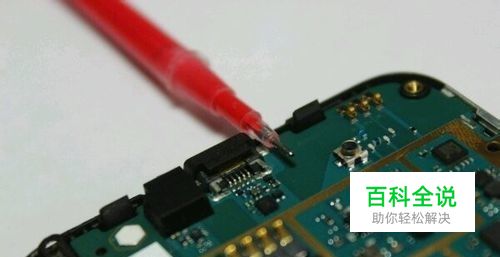

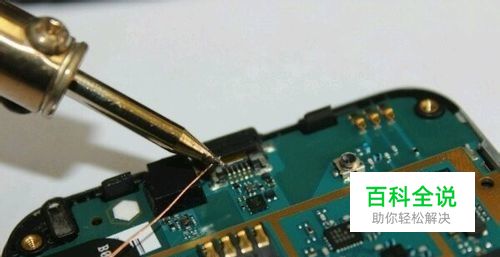

第三步，也是最重要的一步，在你找准MINI USB接口引脚焊点时，请根据所看到的微观世界再做一次考虑，现在停下还来的急，集成电路就不是用手工可以挑战的（如果焊接造成失误，最轻的也是造成USB口不能被识别传数据）。在这一步里，首先找准USB口的引脚，网上看的貌似是两端的分别为正负极电源引出脚，最后用万用表验证一下，验证的时候要插上充电器，不然测不到，它是输入端么。将焊接点附近的橡胶品取下，这里有两个，一个是手机话筒的的，一个是USB口密封橡胶。焊接时要将烙铁尖处理的干净细微，不能氧化，温度要到位，提前处理好需要焊接的漆包线。注意事项；线头、烙铁头等不能有一点多余的焊锡，圆珠笔尖珠子大小的都不可以，第二就是快准稳，两手掌根要靠在桌子上，镊子和烙铁要尽量往前捏越靠近焊接点越稳，所有的活动由手指完成，所以有个短头烙铁是很必要的，屏住呼吸，一次到位。这一步骤是考验功底的时候，当你在旁边练习好几遍觉得没问题的时候，在台灯下屏住呼吸，手几乎都抓到烙铁加热杆上了，还是抖啊抖。我大概经过多半个小时吧，失败了好几次，终于焊上了，也很担心，烙铁的高温一直在电路板附近烘烤着，别把其他元件烤坏了。也不能对着触脚常加温，不然USB接口里面的塑料填充物被烤化就悲催了。焊接完成后就先简易装起来，验证焊接是否成功，装上电池，开机，插上充电，测电压4.9V；再连上电脑看能否识别……！这一步我就悲催了，电脑居然不能识别USB口，又失败了，用万用表的电阻档分别测量，发现正极触脚与第二个之间短路。拆开仔细观察，需用到放大镜，看了半天没啥名堂，于是我用单面刀片在两触脚之间刮了刮，短路解除，USB被识别。所以焊接时一点多余的焊锡都不能出现，短路了看都看不到，而且很难处理，一旦集成板上的细小铜皮导线被弄断，或被一团焊锡堆住，后果………。至此此次改装你就完成了80%。
04

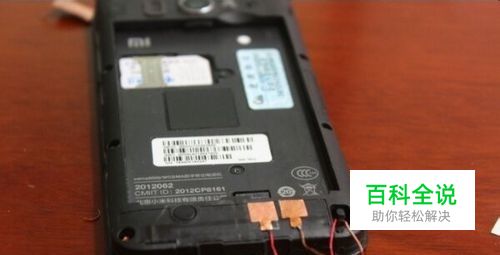

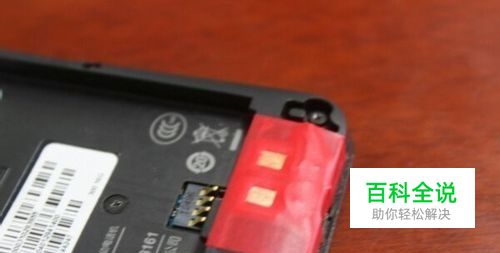

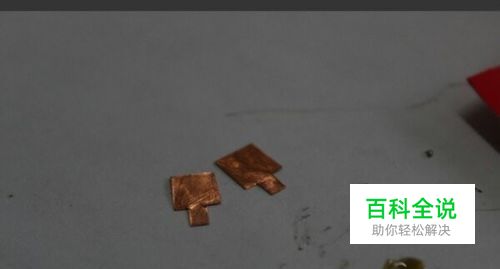

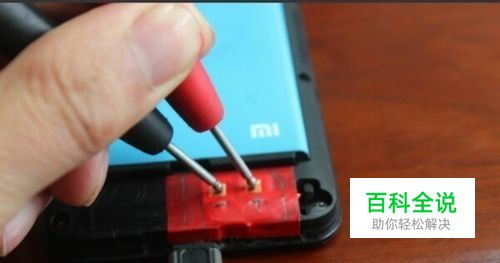

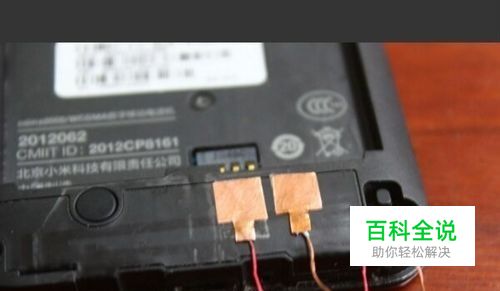

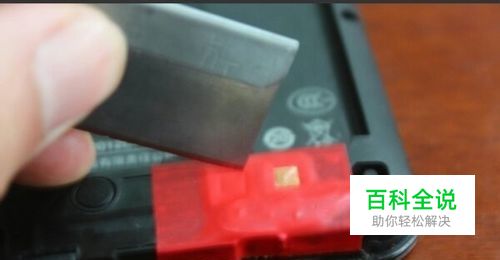

第四步，将漆包线在内部稍加固定，用即时贴贴一下，免得出问题，一头从手机挂绳口引出来，网上有人从天线触点孔引出，我不赞成，估计会影响手机信号。将所有橡胶垫，密封垫装到位，盖上后盖，按原位拧上螺丝。在引出线的一端焊上两个铜皮触点，面积尽量小，用双面胶贴在手机底部空闲位置，上面再贴一张PVC贴纸，用刀片刻出两个孔，看起来是不是很完美啊。手机主体部分的改造已完成。
05

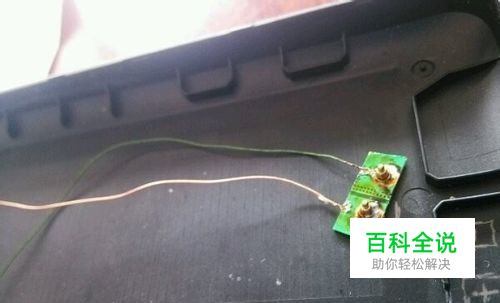

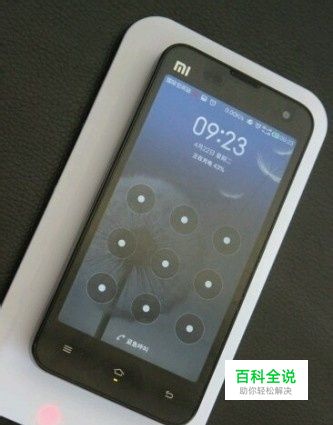

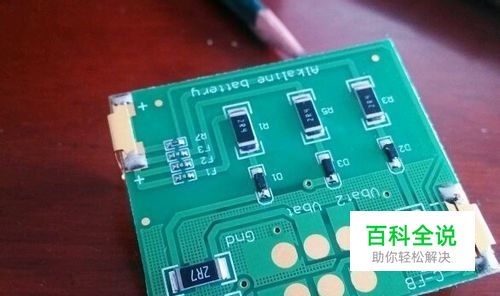

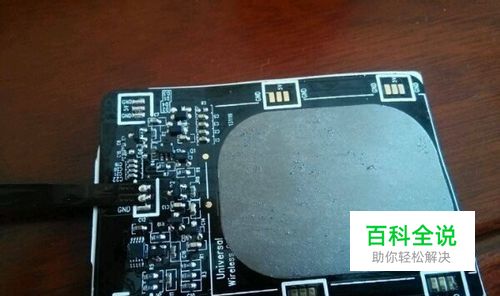

第五步，对后盖的加工，先找一块薄电路板，将多余的部分剪掉，刻出正负两个面，焊上弹簧触点，我用的是卖家送的小触点，也可自制小弹片，好多电路板上都有，弹片相对节约空间。将无线接收贴片的输出线焊接到触点电路板上，（注意正负极）再用双面胶贴在对应位置。将后盖放在充电板上，再测一次电压，正负极验证。合上后盖，大工告成。接收片里面有IC部分，还是有点厚，后盖稍有点鼓。建议大家以后购买独立芯片的，可以单独引出，找空位贴上。充电和发热情况，3120mAh电池原机线充需要4小时，用无线组件充电验证5小时，有发热现象，主要热源是充电板和电池，应算正常情况。
06

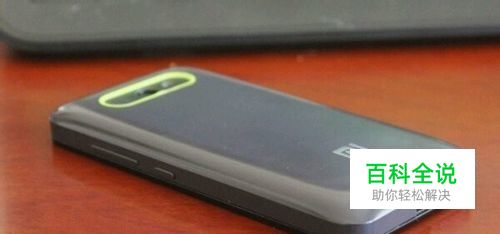

总结，此次改装其实并没有对主机做任何电路上的改动，只是增加了一根引出线，也没有对体积外形改动，可以继续安装薄电池和其他后盖，也可以给薄电池盖安装无线充电组件。为了让改造后的手机有更多的充电兼容性，空出MINI USB口，就算没带充电器，也可以正常使用其他的。里面的所有固定部分都用了双面胶，开始我是想用3秒胶的，后来发现没必要，双面胶还可以整改，三秒胶粘上了就没那么容易下来了。还有就是我贴触点的位置貌似下面有手机的天线组件，贴了触点了，估计对手机信号有影响（尤其是带接地的触点，对信号有屏蔽作用），目前只是表现在信号格子上信号弱了一格，实际通话和数据好像没受到影响，待以后使用中需要改动再发帖给大家分享，动手能力强的童鞋可以试试啦。虽然改装这个貌似没有特别重要的意义，大家权当节约USB口的插拔次数延长寿命，或者是炫炫功能，满足虚荣心吧！怕你们看不懂，给你们讲详细一点
