CAD中如何快速查看图形的面积？

2024-03-25 23:30:22

在用AutoCAD 2014工作时会遇到各种各样的问题，比如需要快速查看图形的面积。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

操作方法

01

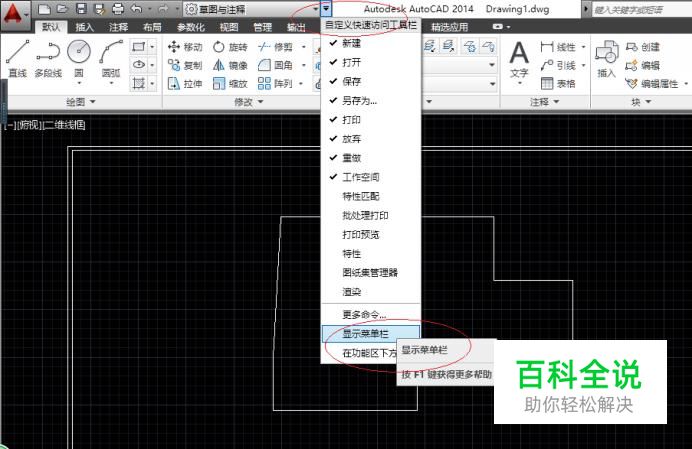

启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头。弹出下拉列表选择"显示菜单栏"项。
02

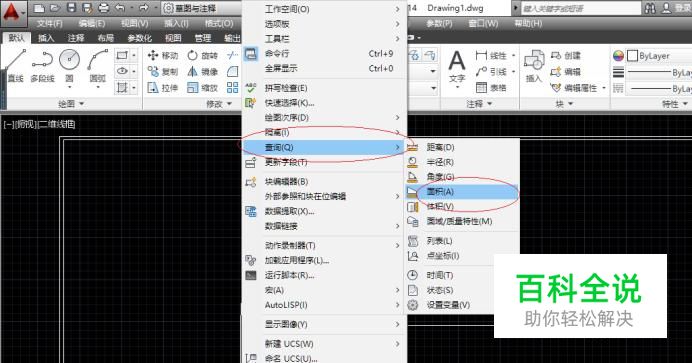

如图所示，唤出"系统菜单栏"区。点击"工具→查询"子菜单向右箭头，弹出级联菜单选择"面积"项。
03

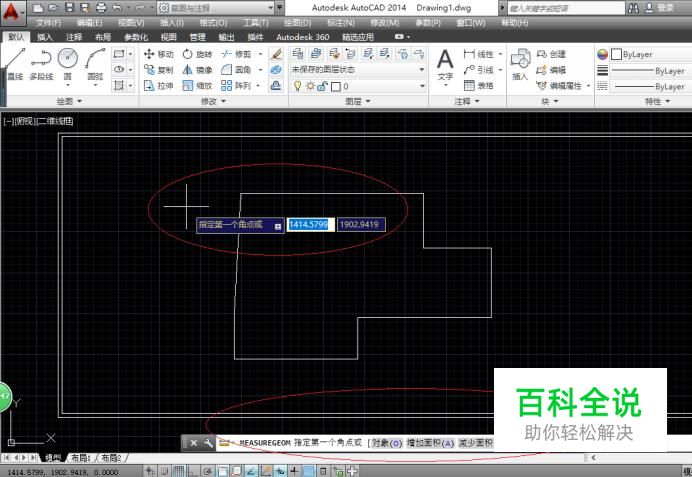

命令窗口显示"MEASUREGEOM 指定第一个角点或［对象(O)增加面积(A)减少面积(S)退出(X)］"，如图所示。拾取测量对象的第一个角点，鼠标左键确认。
04

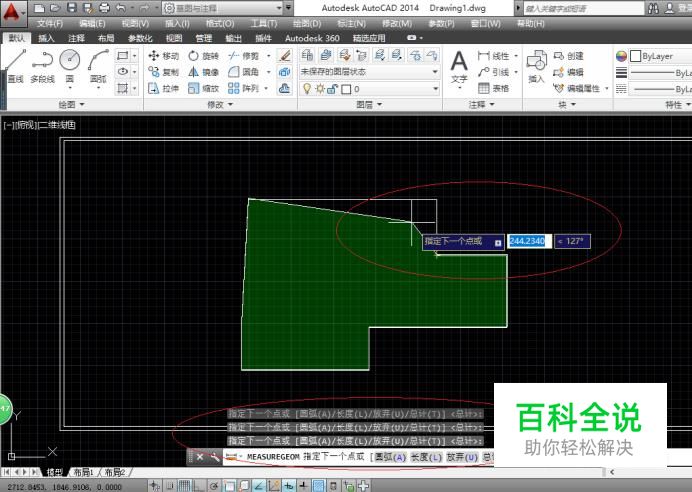

如图所示，命令窗口显示"MEASUREGEOM 指定下一个点或［圆弧(A)长度(L)放弃(U)总计(T)］"。依次拾取测量对象的下一个点，鼠标左键确认。
05

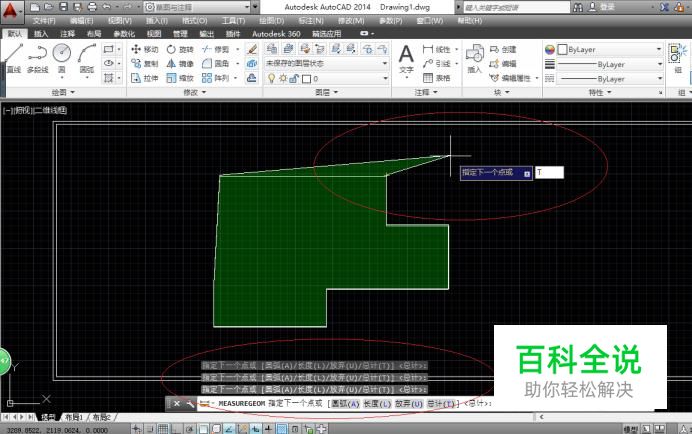

命令窗口显示"MEASUREGEOM 指定下一个点或［圆弧(A)长度(L)放弃(U)总计(T)］"，如图所示。输入字符"T"，按回车键确认。
06

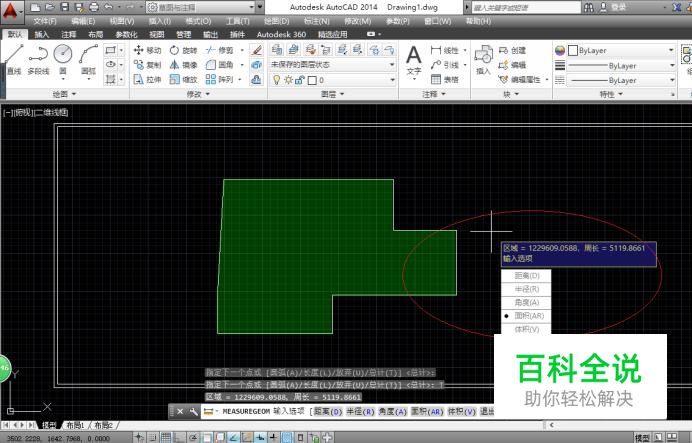

如图所示，完成快速查看图形面积的操作。本例到此结束，希望对大家能有所帮助。
