solidworks如何画链轮链条
本文介绍如何用SolidWorks绘制链轮、滚子链轮、链条的方法。
操作方法
- 01
安装SolidWorks2012或以上版本，推荐2014,2016版本（注意安装时要以管理员身份运行，并且断开网络安装）
- 02
安装SolidWorks插件工具KYTool，建议2017sp0以上版本，安装完成后最好设为以管理员身份运行（在图标上右击->属性->兼容性->设为以管理员身份运行）
- 03

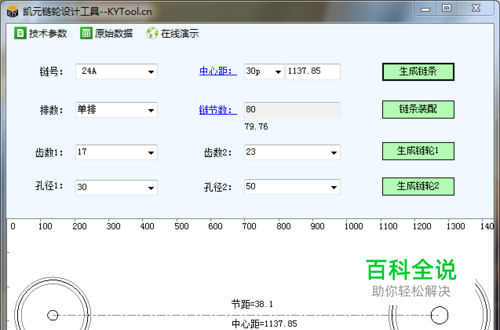

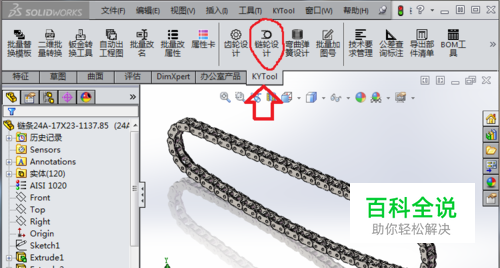

切换到solidworks工具条中的KYTool标签页，单击“链轮设计工具”按钮，弹出链轮参数化设计窗口：
- 04

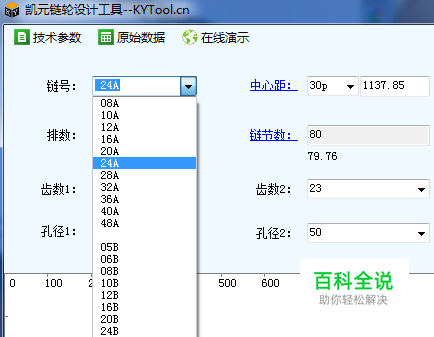

选择链号，从08A到48A，从05B到72B，这些都是国家标准，可以在“原始数据”窗口中查看每一个链号的参数。
- 05
选择排数，可以支持”单排“”双排“”三排“
- 06

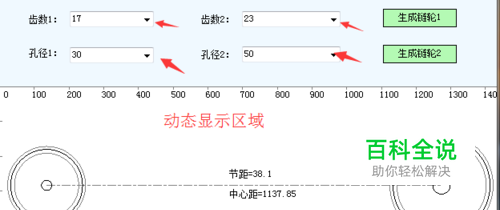

输入小链轮的齿数，孔径，大链轮的齿数，孔径，可以从下拉列表中选，如果没有选项的话也可以手动输入，输入数据后下方的显示区域会动态显示外观样式。
- 07

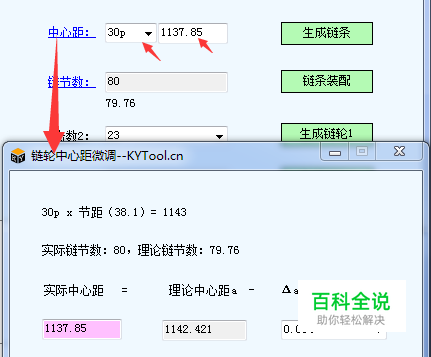

指定中心距：在中心距下拉列表中指定中心距为多少P（多少倍的节距），指定后会在右侧显示实际长度（单位为毫米），可以手动微调。点击”中心距“链接会打开中心距微调窗口，可以在红色的文本框中输入想要的中心距。
- 08

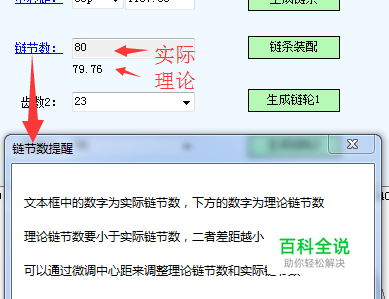

指定中心距后，链节数会发生变化，如下图所示，文本框中显示的是实际链接数，下方的文本显示的是理论链接数。实际链节数要略大于理论节数，这样安装时才能宽松，否则太紧，装不上去。
- 09

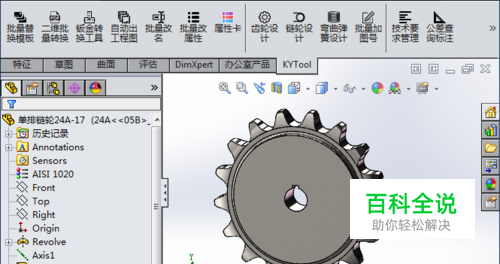

参数指定完成后，单击按钮【生成链轮1】【生成链轮2】来分别生成小链轮和大链轮。
- 10

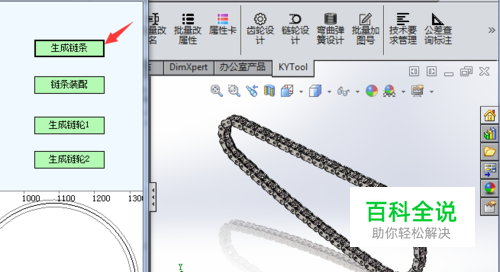

单击按钮【生成链条】来生成一个链条零件：
- 11

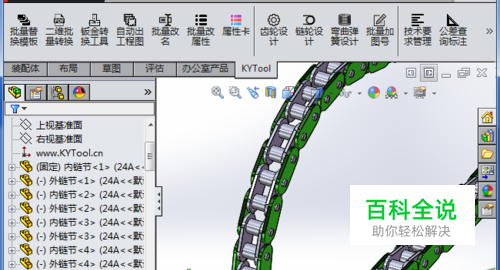

单击按钮【链条装配】来生成一个装配体模式的链条，可以拿来做动画或者分析。
- 12
如果需要技术参数，可以单击左上角的【技术参数】菜单，导出为文本格式的技术参数，包括大小链轮的各种参数数据。
- 13

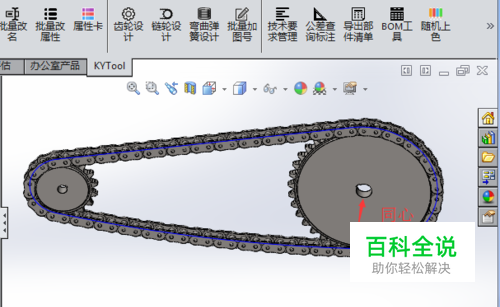

新建一个装配体，然后插入链条零件，然后插入大小链轮，将链轮的右视基准面和链条的前视基准面重合，将链轮的中心圆和链条的轮廓草图圆弧同心配合，创建链轮链条装配体成功。
