UG10.0中如何将片体缝合成实体？

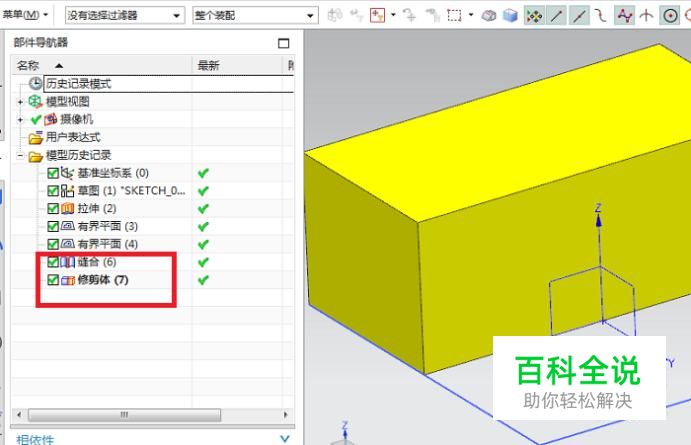

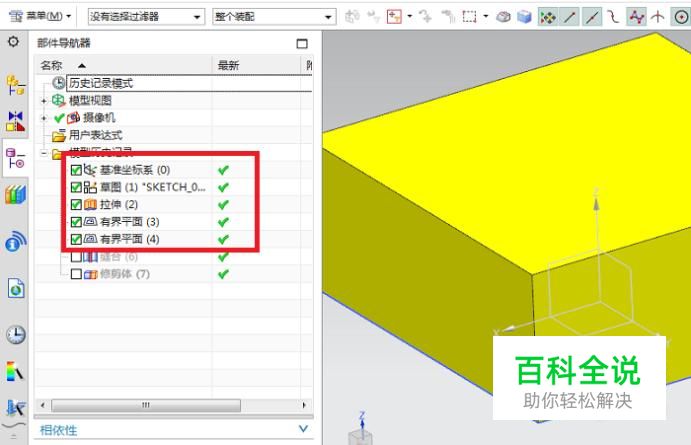

UG10.0中除了通过加厚命令能将片体加厚成实体之外，还有一个命令叫“缝合”，也能将片体缝合实体，不信，请往下看。（下第一幅图是片体，下第二幅图是变成实体之后进行修剪了）
操作方法
- 01
打开UG10.0软件，新建一个模型文件，使软件进入到三维建模工作状态。
- 02

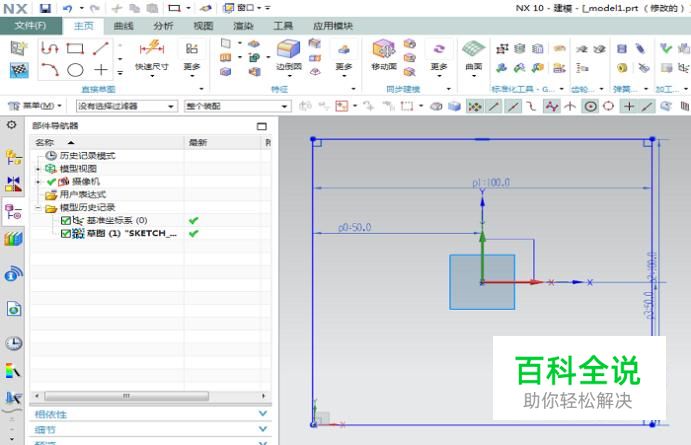

创建草图，画一个正方形。（其实正不正方形都无所谓，这里只是为了方便演示，再加上笔者喜欢正方形。）
- 03

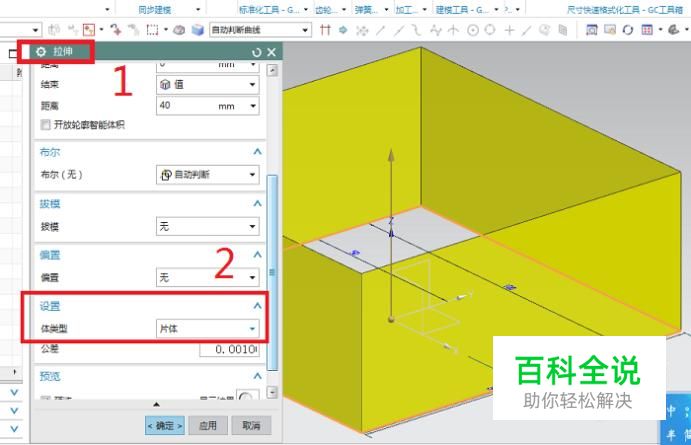

激活拉伸命令（无论是执行【菜单】【插入】【设计特征】【拉伸】也好，还是直接点击工具栏中的“拉伸”快捷图标也好，都行），会弹出如下图所示的“拉伸”对话框，截面曲线、矢量方向、拉伸距离以及布尔等等参数都可以采取默认，关键是如下图所示的2号红色框选，将体类型由默认的实体改为片体。 啰嗦了这么多，其实这一步的操作就是“拉伸片体”

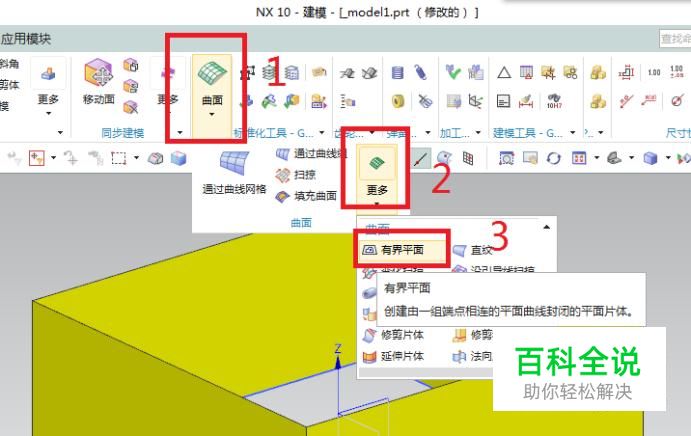

- 04
激活“有界平面”命令。具体激活方式可以如下图所示的工具栏中红色框选曲面-更多-有界平面，也可以执行【菜单】【插入】【曲面】【有界平面】，两种方法都行。

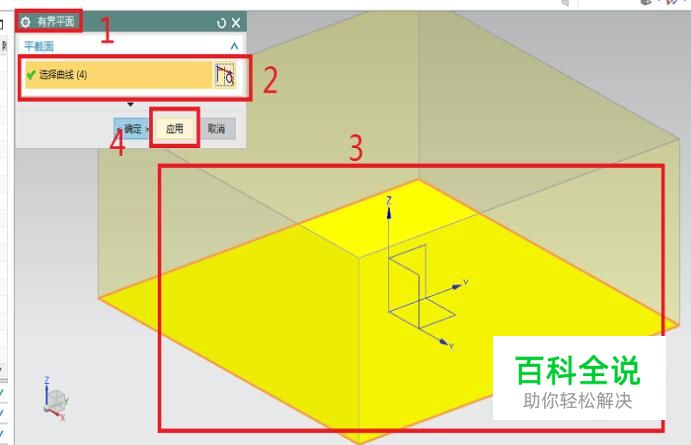

- 05
上一步激活“有界平面”之后，会出现如下图所示的“有界平面”对话框（1号红色框选），注意看对话框中的信息，这里主要就一个操作：选择曲线（2号红色框选）。注意看下图中的3号红色框选，这是选择完四条形成封闭的曲线之后自动出现的平面，选择完曲线之后，就可以点击4号红色框选中的“应用”按钮。（为什么不是点击确定呢？应为后面我们还需要用到这个“有界平面”，所以暂时保留这个对话框，只需要点击应用就可以了）

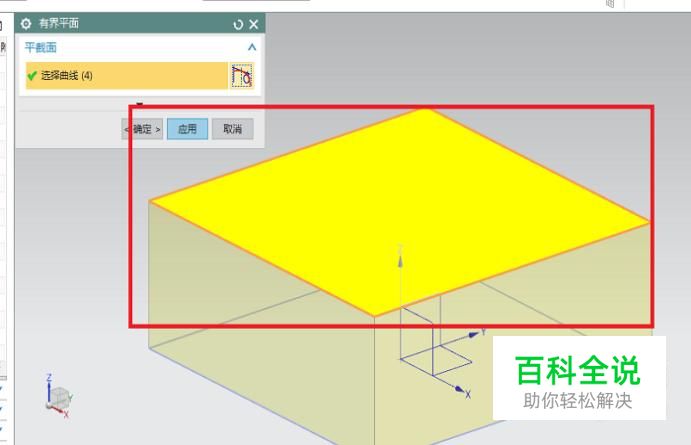

- 06
继续创建有界平面，彻底将这个拉伸出来的片体封起来，形成一个封闭的盒子状。如下图所示。
- 07

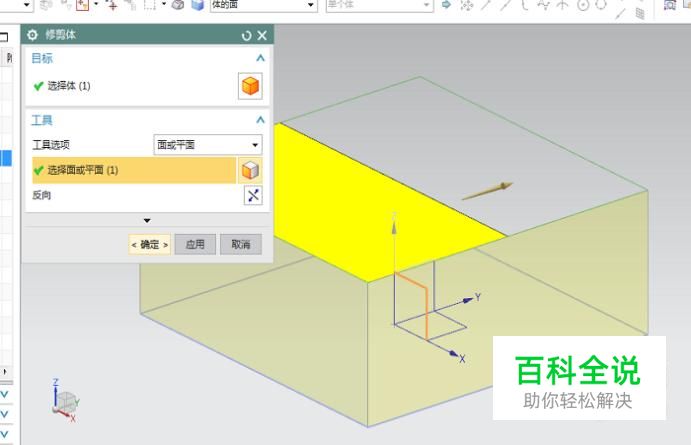

经过之前的拉伸片体，然后创建两个有界平面将片体的上下两面封闭起来，如果不说，是不是很像实体？其实它还就只是个片体，为了让你们更直观、更深刻的认识到面再怎么组合，它还是个片体，请仔细看下面两幅图。第一幅图，笔者激活修剪体命令，用上面那个有界平面作为目标选择体，用坐标系中的XZ平面作为工具。第二幅图就是修剪之后的效果。看到没有，它只能选择修剪一个面，而不是修建一个实体。

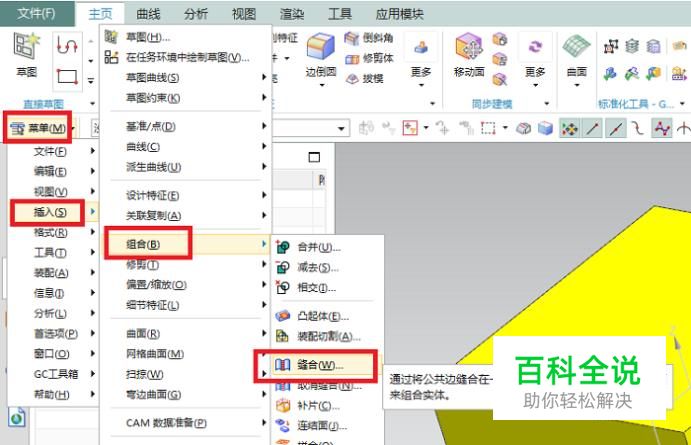

- 08
通过第7步的操作，我们明白了封闭的面它还只是个片体，那么怎么将这个片体缝合成实体呢？如下图所示，执行【菜单】【插入】【组合】【缝合】，激活“缝合”命令。

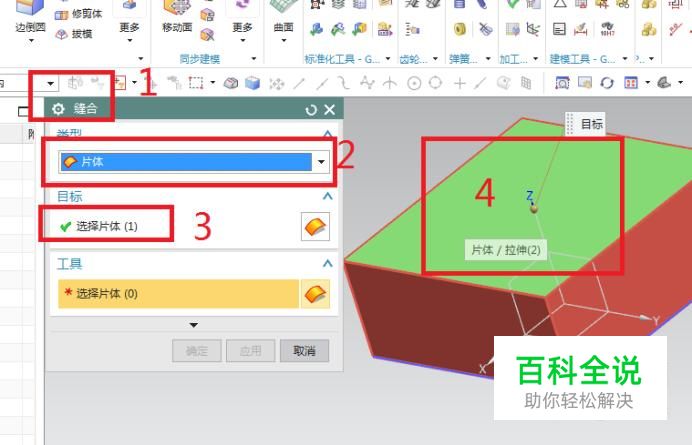

- 09
激活“缝合”命令之后，弹出如下图所示的“缝合”对话框（1号红色框选），类型必须选择“片体”（2号红色框选），一般这个是默认的片体，也不需要我们去多此一举的设置。注意3号红色框选，选择目标片体，再看4号红色框选，这个颜色变成绿色的平面就是我们选择的片体。

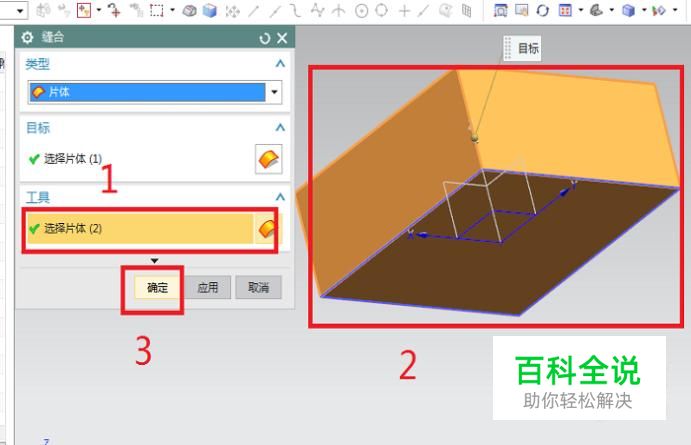

- 10
上一步对话框中的目标片体已经选择完了，这一步就只需要选择工具片体了。如下图所示，2号红色框选，除目标片体之外的其余所有片体都需要选中，作为工具片体。然后点击3号红色框选中的“确定”按钮，完成缝合。

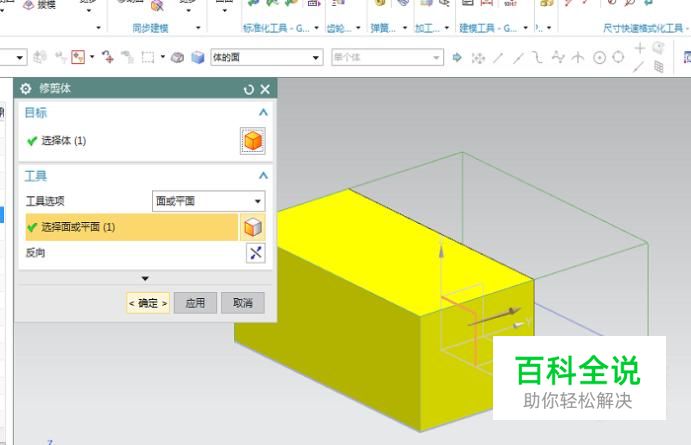

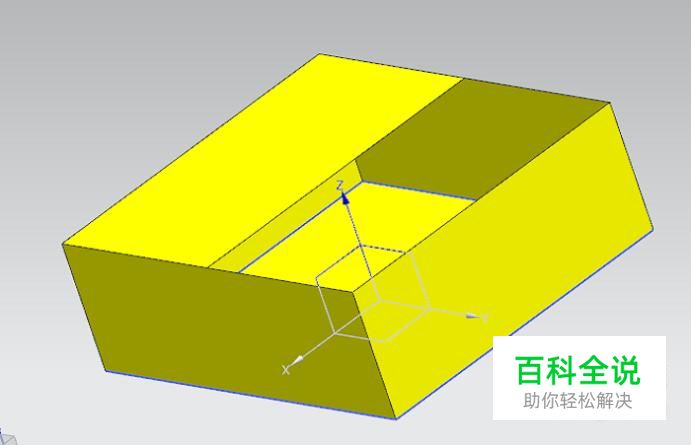

- 11

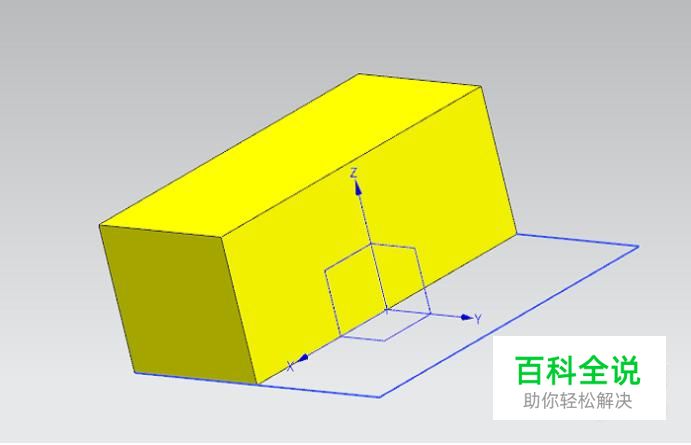

完成了第12步，其实就已经将片体缝合成了实体，如果不信的话，我们再用修剪体来试试看。如下两幅图，第一幅图，选择体的时候，不再是选择单个平面了，而是整个立方体，第二幅图，以XZ面为工具平面修剪完之后，里面也不是空的，而是实心的。所以很明显，我们成功的将三个封闭的片体缝合成了一个实体。
