PROE Wildfire 5.0 钣金工程图展开图的绘制方法
很多PROE Wildfire 5.0的使用者可能在编制一张完整的钣金工程图的时候会遇到同样一个难题,就是如何把展开的钣金零件转化成工程图形式添加到零件三视图里面去,成为一张完整的工程图。
操作方法

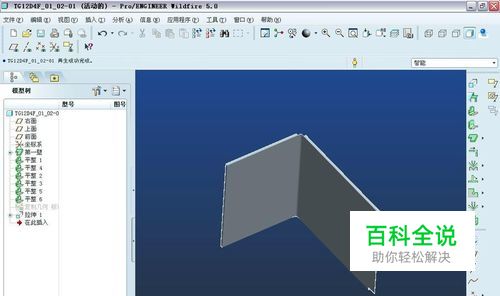

- 01随意打开一个钣金零件图

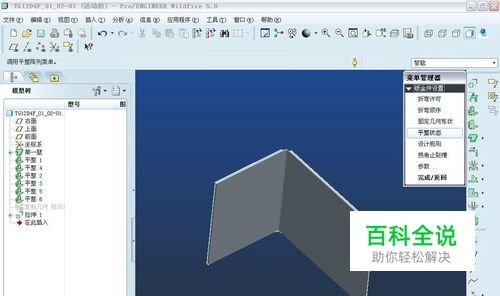

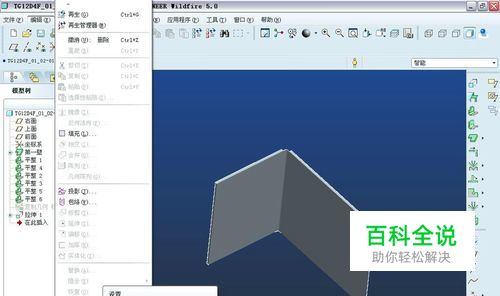

- 02在编辑里面找到设置

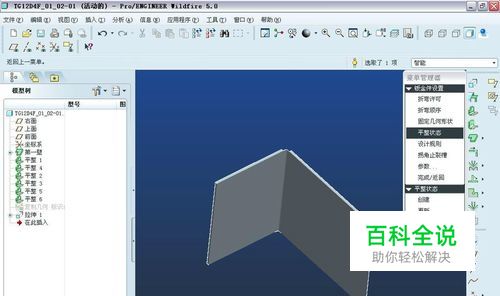

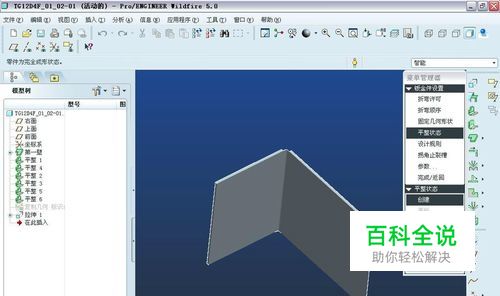

- 03点击设置后选择平整状态

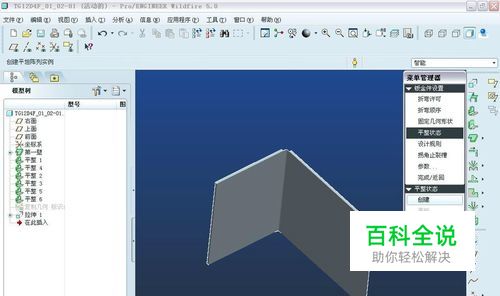

- 04选择创建

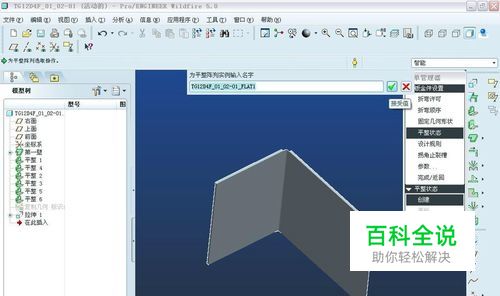

- 05这个时候系统自动生成一个后缀待FLAT1的文件名,选择打钩
- 06选择全部成形

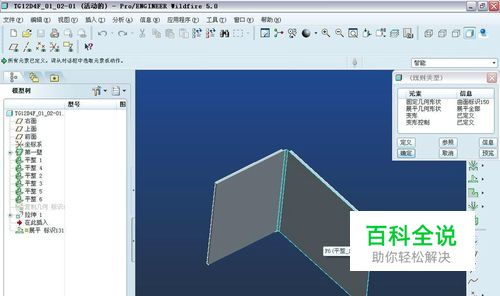

- 07在用鼠标选择钣金零件的某一个面,然后点击确定
- 08点击完成/返回

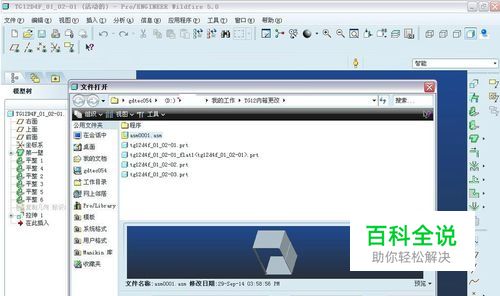

- 09保存之后,点击打开就可以看到工作目录下面已经生成了一个展开的文件了

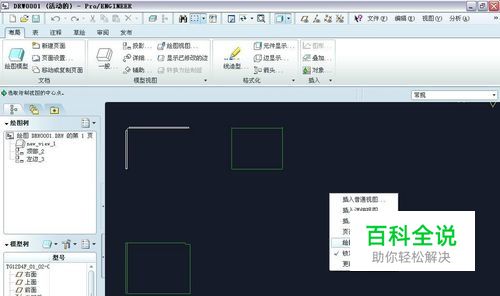

- 10进入你所创建的工程图,在空旷处点击鼠标右键,点击绘图模型

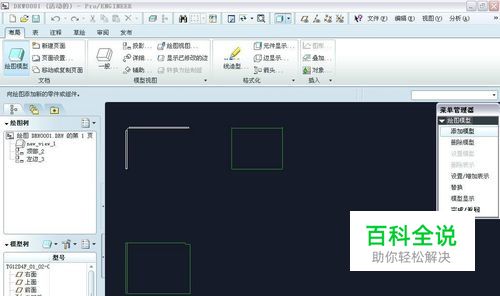

- 11再点击添加模型

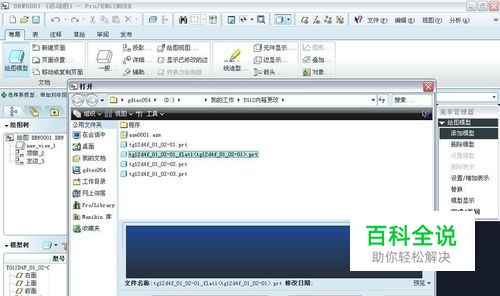

- 12这个时候就自动跳出来一个对话框,选择后缀为FLAT1这个文件,点击打开

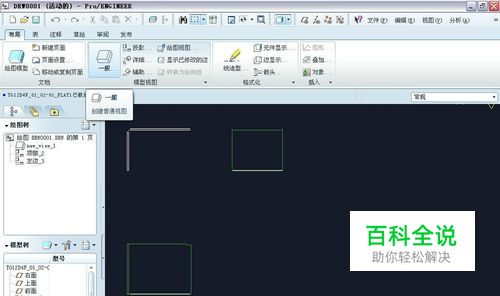

- 13选择布局,选择一般,再点击空旷处

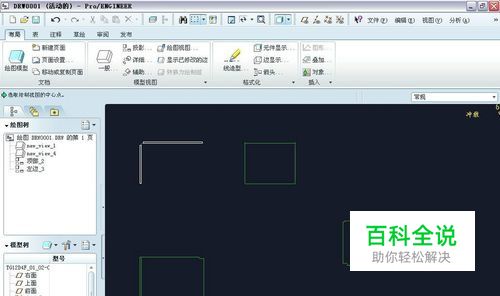

- 14这个时候就可以看到我们的展开视图出来了,表示操作成功。
