CAD图层打开关闭、冻结解冻、锁定解锁的区别【百科全说】

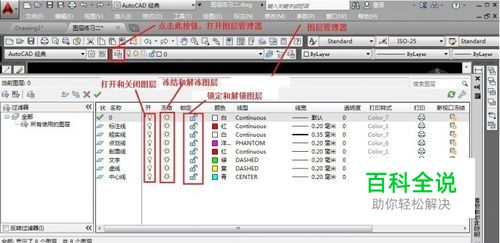

AutoCAD图层管理器里面常用的管理图层特性的方法包括打开和关闭、冻结和解冻、锁定和解锁图层，通过这些图层特性的管理，即可以锁定图层以防止意外选择和修改该图层上的对象，也可以通过控制对象的显示或打印方式，降低图形的视觉复杂程度，并提高显示性能。

操作方法

01

下面通过一个练习，详细解释打开和关闭、冻结和解冻、锁定和解锁图层的区别，新建图层练习二，绘制图形，并设置图形的图层；
02

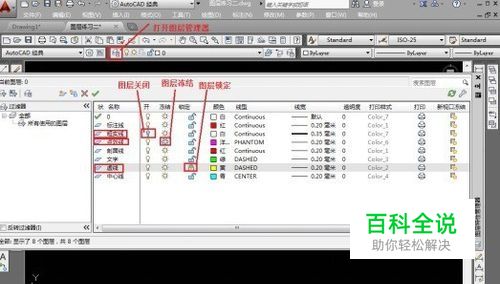

打开图层管理器，设置粗实线图层为“关闭”状态；点划线图层设置为“冻结” 状态；虚线图层设置为“锁定”状态
03

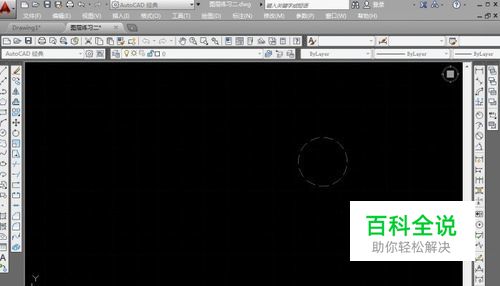

关闭图层管理器后，发现，粗实线图层的圆和点划线图层的五边形不显示了，而虚线图层的显示为灰色
04

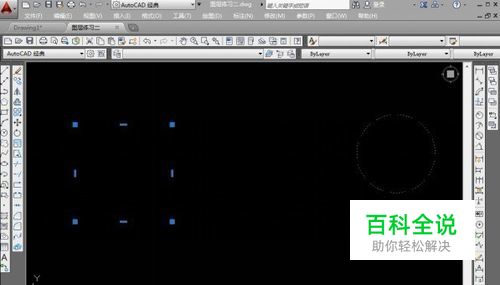

从这个练习首先可以得到AutoCAD通过关闭或冻结图形图层可以使其不可见。这样如果在处理特定图层或图层集的细节时需要无遮挡的视图，或者如果不需要打印细节（例如构造线），关闭或冻结图层会很有用。是否选择冻结或关闭图层取决于用户的工作方式和图形的大小。选中图形中所有对象，按CTRL+A，发现关闭图层上的矩形也被选中了，锁定图层的圆也被选择，而冻结图层的五边形却不知在哪里（当然也没有被选择），如下图所示。
05

所以我们可以得到关闭图层和冻结图层的区别，图层被关闭，图形只是被隐藏了，但冻结的图层上图层却不知道在哪里。也就是说冻结图层上的图形的显示数据没有生成，而关闭图层上的显示数据生成了，只是暂时隐藏了，所以图层冻结后图形显示所需要占用的内存会减少，而关闭起不到这种作用。但如果只是暂时将某些图层上的图形不显示的话，开关图层因为不涉及到显示数据的重生成，操作会更快。输入M，回车，尝试移动对象，如下图所示。
06

我们可以看到命令行会提示选定了2个对象，有1个对象在锁定图层上，现在还不知道另一个被选的对象是矩形还是五边形，从图形中看锁定图层上的圆不再亮显（说明移动命令对锁定图层无法操作），确定一个基点和目标点，将选中的图形移动一定距离，然后再按 CTRL+A，再次选中所有图层，如下图所示。
07

将打开图层管理器，设置粗实线图层为“打开”状态，为关闭状态；点划线图层设置为“解冻” 状态；虚线图层设置为“解锁” 状态, 发现虚线圆没有移动,点划线图层的五边形也没有移动，而矩形向右移动一段距离。
08

通过操作我们可以看到，锁定图层上图形可以被选中，但无法被编辑（移动），关闭图层上的图形虽然框选不到，但全选可以选中，而且会被移动。而冻结图层上的图形无法被选定。至此，我们对锁定和关闭的作用基本就清楚了：锁定图层上的对象可以显示，可以选择，但不能被编辑，关闭图层上的对象不显示，但全选可以选中并可以被编辑。
