AutoCAD导入谷歌地图高清卫星地图教程

AutoCAD导入谷歌地图高清卫星地图教程
本实例使用AutoCAD2008软件进行影像与矢量数据叠加配准。

操作方法

  • 01

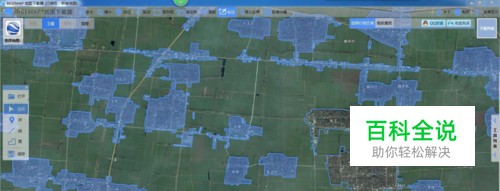

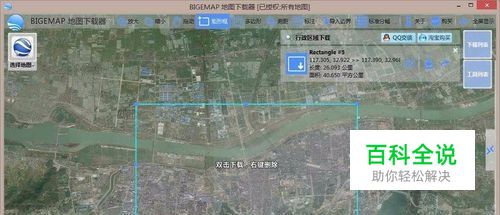

    影像须使用BIGEMAP地图下载器中Google Earth无偏移影像,并具有无Google小水印、免封IP、影像更新更快等特点。 首先在图源列表中选中Google Earth图源,实现与矢量数据准确套合、叠加。在此通过矩形区域选择下载边界(如图 1所示),然后双击下载并选择合适的层级(如图 2所示)。

  • 02

    第三步  坐标系转换 BIGEMAP提供了投影变换工具,在软件右侧工具列表中(如图 3所示);点击“投影变换”工具弹出影像投影变换对话框(如图 4所示)。

  • 03

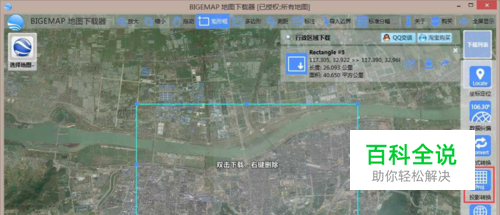

    图 3 工具列表

  • 04

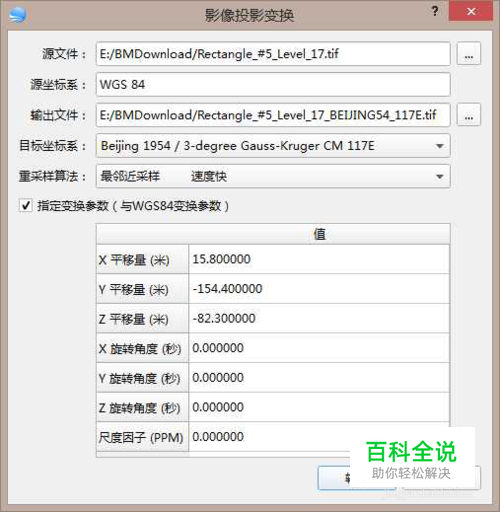

    图 4 影像投影变换对话框 参数说明: 1. 源文件:需要转换的源影像图片,支持含投影信息及放射变换参数的影像文件。 2. 源坐标系:自动读取源文件的坐标信息。此例中源坐标系为WGS84。 3. 输出文件:选择输出影像图片的文件名,支持输出GeoTiff、BMP、Erdas Imaging。 4. 目标坐标系:要转换到的目标坐标系[1]。此例中需转换到北京54高斯投影3度带117E子午线。 5. 重采样算法:重采样算法影响图像转换质量,数量越好相对速度越慢,可根据需要选择。 6. 变换参数:目标坐标系与WGS84坐标系之间的转换参数(ToWGS84),若无参数可不勾选“指定变换参数”。 通常项目使用的测量坐标系与WGS84是不同椭球面之间转换,如北京54、西安80、CGCS2000等。一般而言用七参数布尔莎模型比较严密,即 X 平移, Y 平移, Z 平移, X 旋转(WX), Y 旋转(WY), Z 旋转(WZ),尺度变化(DM)。也可以使用三参数,即 X 平移, Y 平移, Z 平移,而将 X 旋转, Y 旋转, Z 旋转,尺度变化面DM视为 0。 选择目标坐标系,西安80、北京54、CGCS2000均分为3度带及6度带两种分度带,且分为ZONE(带号)及CM(子午线)两种坐标系。选择带号与子午线的区别是转换后的X坐标值分别有带号(36XXXXXX.XX)和无带号(XXXXXX.XX)。若矢量数据X坐标无带号则选择CM,有带号则选择ZONE。

  • 05

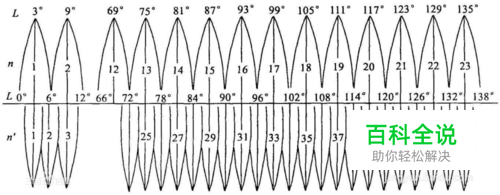

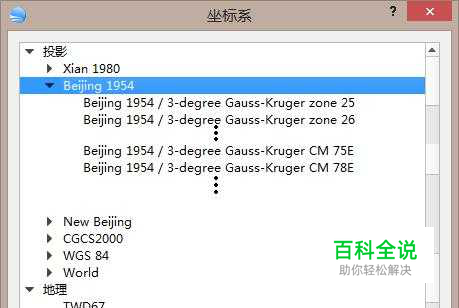

    图 5 选择目标坐标系对话框 根据经度确定高斯-克吕格投影分度带,如图 6所示为高斯投影分度带分布图。上半部分n为6度带,下半部分n'为3度带,L为分度带的中央子午线。

  • 06

    如图 4所示设置好各项参数,点击“确定”即可完成投影变换,并输出转换后的影像图片 第四步  影像叠加及配准步骤 1. 在AutoCAD中“插入”→“光栅图像参照”,选择投影变换后的影像图片,弹出插入光栅图像参考对话框(如图 8所示)。

  • 07

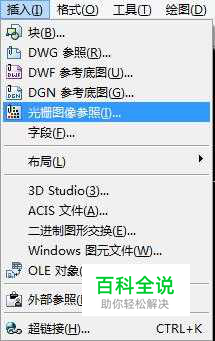

    图 7 AutoCAD插入光栅图像参照 2. 打开投影变换对话框(如图 4所示)输出目录中与影像文件同名的txt文件,其中记录了图像的基本信息。 3. 在插入光栅图像参考对话框中输入影像图片的“左下角”坐标,缩放比例输入图像“实际宽度”,选择角度保持为0。或者“插入点”、“缩放比例”勾选为在屏幕上指定,需手动配准。

  • 08

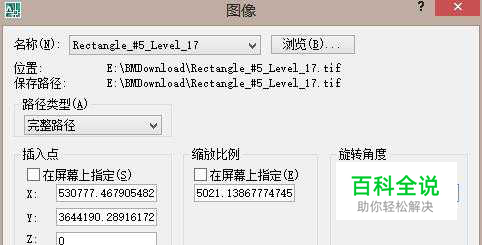

    图 8 插入光栅图像参考对话框 若矢量数据为标准平面坐标,且若影像通过准确参数转换到相应的坐标系,导入可准确与矢量数据匹配无需手动配准。否则进行手动配准影像,执行以下步骤。 4. 使用“工具”→“绘图次序”→“后置”将影像图片后置。 5. 使用“al”命令即对齐功能,在屏幕上指定一个以上参考点。

  • 09

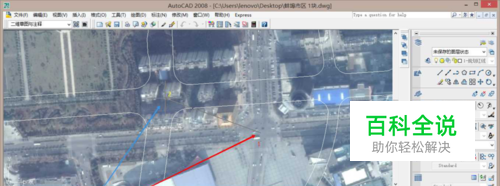

    图 9 屏幕上点击参照点 按上面操作方式,添加一个以上参照点,添加3个参照点后会自动对齐。此例中添加了2个参数,在提示“指定第三个源点或<继续>:”时,按回车键再输入“y”确认对齐即可。

  • 10

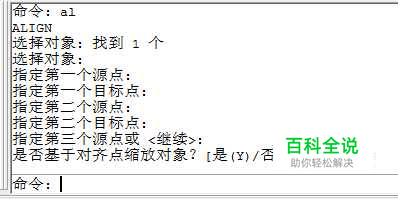

    图 10 对齐命令

  • 11

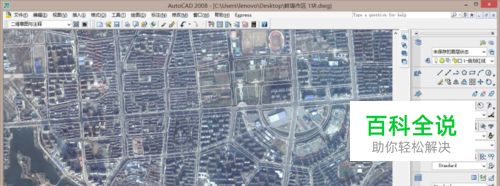

    图 11 AutoCAD配准效果图
