proe参数化理解
参数化设计是proe重点强调的设计理念。参数是参数化设计的核心概念，在一个模型中，参数是通过“尺寸”的形式来体现的。参数化设计的突出有点在于可以通过变更参数的方法来方便的修改设计意图，从而修改设计意图。关系式是参数化设计中的另外一项重要内容，它体现了参数之间相互制约的“父子”关系
操作方法
- 01
什么是参数？ 参数有两个含义：一是提供设计对象的附加信息，是参数化设计的重要要素之一。参数和模型一起存储，参数可以标明不同模型的属性。例如在一个“族表”中创建参数“成本”后，对于该族表的不同实例可以设置不同的值，以示区别。 l二是配合关系的使用来创建参数化模型，通过变更参数的数值来变更模型的形状和大小
- 02

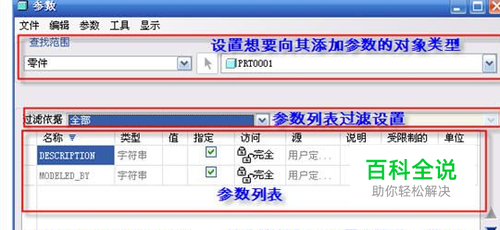

如何设置参数 在零件模式下，单击菜单“工具”——参数，即可打开参数对话框，使用该对话框可添加或编辑一些参数
- 03
参数的组成 (1)名称：参数的名称和标识，用于区分不同的参数，是引用参数的依据。注意：用于关系的参数必须以字母开头，不区分大小写，参数名不能包含如下非法字符：！、”、@和#等。 (2)类型：指定参数的类型 a)整数：整型数据 b)实数：实数型数据 c)字符型：字符型数据 d)是否：布尔型数据。 (3)数值：为参数设置一个初始值，该值可以在随后的设计中修改 (4)指定：选中该复选框可以使参数在PDM（Product Data Management，产品数据管理）系统中可见 (5)访问：为参数设置访问权限。 a)完全：无限制的访问权，用户可以随意访问参数 b)限制：具有限制权限的参数 c)锁定：锁定的参数，这些参数不能随意更改，通常由关系式确定。 (6)源：指定参数的来源 a)用户定义的：用户定义的参数，其值可以随意修改 b)关系：由关系式驱动的参数，其值不能随意修改。 (7)说明：关于参数含义和用途的注释文字 (8)受限制的：创建其值受限制的参数。创建受限制参数后，它们的定义存在于模型中而与参数文件无关。 (9)单位：为参数指定单位，可以从其下的下拉列表框中选
- 04
增删参数的属性项目 可以根据实际需要增加或删除以上9项中除了“名称”之外的其他属性项
- 05
关系的概念 关系是参数化设计的另一个重要因素。 关系是使用者自定义的尺寸符号和参数之间的等式。关系捕获特征之间、参数之间或组件之间的设计关系。 可以这样来理解，参数化模型建立好之后，参数的意义可以确定一系列的产品，通过更改参数即可生成不同尺寸的零件，而关系是确保在更改参数的过程中，该零件能满足基本的形状要求。如参数化齿轮，可以更改模数、齿数从而生成同系列、不同尺寸的多个模型，而关系则满足在更改参数的过程中齿轮不会变成其他的零件。 关系是参数化设计的另一个重要因素。 关系是使用者自定义的尺寸符号和参数之间的等式。关系捕获特征之间、参数之间或组件之间的设计关系。 可以这样来理解，参数化模型建立好之后，参数的意义可以确定一系列的产品，通过更改参数即可生成不同尺寸的零件，而关系是确保在更改参数的过程中，该零件能满足基本的形状要求。如参数化齿轮，可以更改模数、齿数从而生成同系列、不同尺寸的多个模型，而关系则满足在更改参数的过程中齿轮不会变成其他的零件。
