CAD绘图命令操作图文教程（百条）

操作教程

• 01

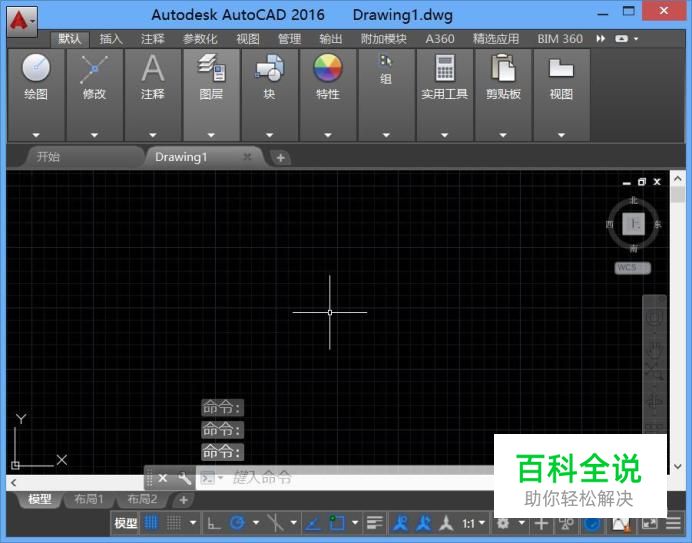

  我们在桌面上双击CAD的操作界面，打开CAD这款软件，进入CAD的操作界面如图所示：



• 02

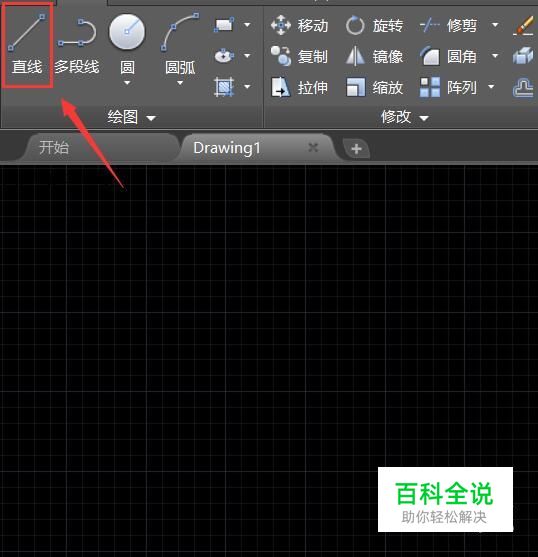

  打开CAD之后我们在工具区里找到直线命令，如图所示：



• 03

  使用直线命令我们在绘图区里绘制出直线，如图所示：



• 04

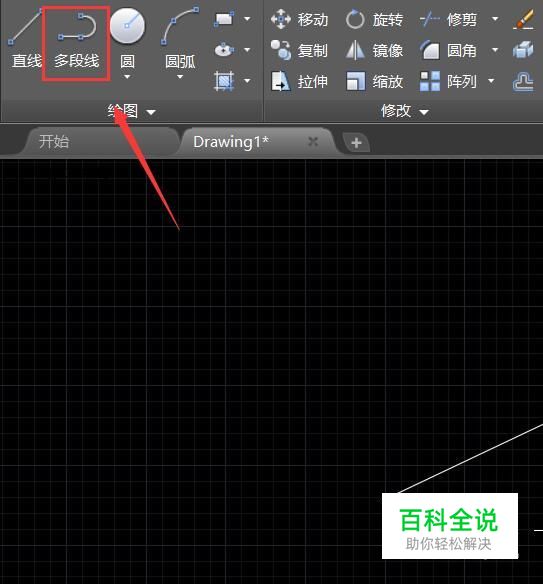

  在工具区里找到多段线选项，如图所示：



• 05

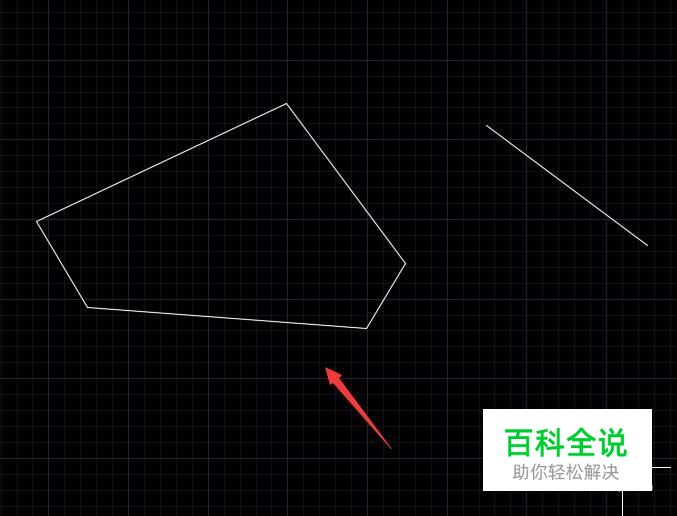

  选择多段线选项，在绘图区里绘制出多段线如图所示：



• 06

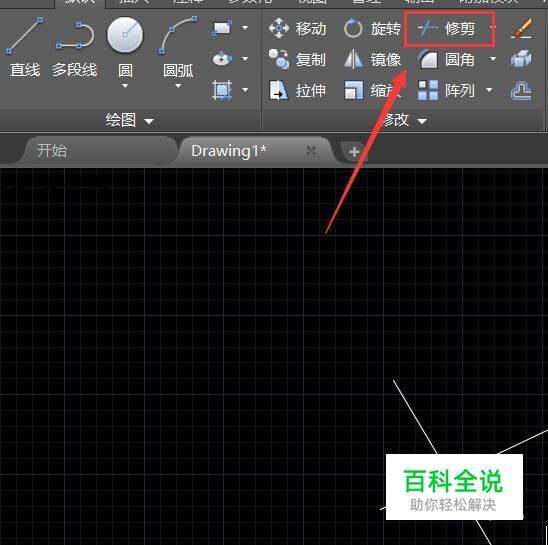

  再在修改里找到修剪命令，如图所示：



• 07

  选择修改命令，然后选择所有的图形并按下回车键然后将多余的线修剪掉，如图所示：



• 08

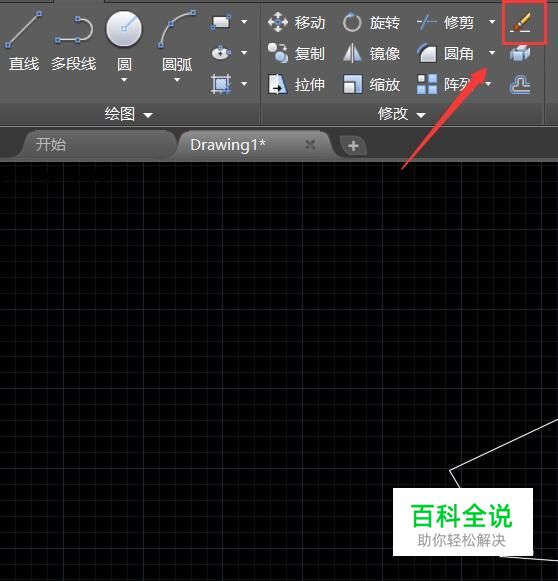

  然后再在修改里找到删除选项，如图所示：



• 09

  选择删除选项，在选择需要删除的对象，然后按下回车键这样就将不需要的线删除了，如图所示：



• 10

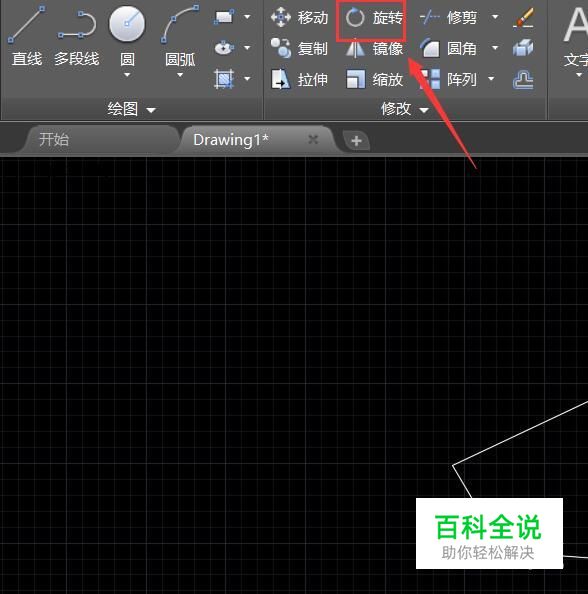

  再在上面的常用工具区里找到旋转选项，如图所示：



• 11

  选择旋转命令，在选择需要旋转的图形，指定基点按下回车键我们就可以旋转图形了，总之CAD功能强大，命令繁多，需要我们不断地学习才能灵活的使用该软件，如图所示：



命令大全

• 01

  在CAD软件操作中，为方便使用者，利用快捷键代替鼠标。可以利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD快捷键。



• 02

  常用功能键 　　F1: 获取帮助 　　F2: 实现作图窗和文本窗口的切换 　　F3: 控制是否实现对象自动捕捉 　　F4: 数字化仪控制　 　　F5: 等轴测平面切换 　　F6: 控制状态行上坐标的显示方式 　　F7: 栅格显示模式控制 　　F8: 正交模式控制 　　F9: 栅格捕捉模式控制 　　F10: 极轴模式控制 　　F11: 对象追踪模式控制 　　（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）

• 03

  常用CTRL，ALT快捷键 　　ALT+TK 如快速选择 　　ALT+NL 线性标注 ALT+VV4 快速创建四个视口 　　ALT+MUP提取轮廓 　　Ctrl+B: 栅格捕捉模式控制（F9） 　　Ctrl+C: 将选择的对象复制到剪切板上 　　Ctrl+F: 控制是否实现对象自动捕捉（F3） 　　Ctrl+G: 栅格显示模式控制（F7） 　　Ctrl+J: 重复执行上一步命令 　　Ctrl+K: 超级链接 　　Ctrl+N: 新建图形文件 　　Ctrl+M: 打开选项对话框 　　Ctrl+O：打开图象文件 　　Ctrl+P：打开打印对说框 　　Ctrl+S：保存文件 　　Ctrl+U：极轴模式控制（F10） 　　Ctrl+v：粘贴剪贴板上的内容 　　Ctrl+W：对象追 踪式控制（F11） 　　Ctrl+X：剪切所选择的内容 　　Ctrl+Y：重做 　　Ctrl+Z：取消前一步的操作 　　Ctrl+1：打开特性对话框 　　Ctrl+2：打开图象资源管理器 　　Ctrl+3：打开工具选项板 　　Ctrl+6：打开图象数据原子 　　Ctrl+8或QC：快速计算器

• 04

  尺寸标注 　　DRA：半径标注 　　DDI：直径标注 　　DAL：对齐标注 　　DAN：角度标注 　　END：捕捉到端点 　　MID：捕捉到中点 　　INT：捕捉到交点 　　CEN：捕捉到圆心 　　QUA：捕捉到象限点 　　TAN：捕捉到切点 　　PER：捕捉到垂足 　　NOD：捕捉到节点 　　NEA：捕捉到最近点 　　AA：测量区域和周长（area) 　　ID：指定坐标 　　LI：指定集体（个体）的坐标 　　AL：对齐（align) 　　AR： 阵列（array) 　　AP：加载*lsp程系 　　AV：打开视图对话框（dsviewer) 　　SE：打开对象自动捕捉对话框 　　ST：打开字体设置对话框（style) 　　SO：绘制二围面（ 2d solid) 　　SP：拼音的校核（spell) 　　SC：缩放比例 (scale) 　　SN：栅格捕捉模式设置（snap) 　　DT：文本的设置（dtext) 　　DI：测量两点间的距离 　　OI：插入外部对象 　　RE：更新显示 　　RO：旋转 　　LE：引线标注 　　ST：单行文本输入 　　La：图层管理器

• 05

  绘图命令 　　A：绘圆弧 　　B：定义块 　　C：画圆 　　D：尺寸资源管理器 　　E：删除 　　F：倒圆角 　　G：对相组合 　　H：填充 　　I：插入 　　J：对接 　　S：拉伸 　　T：多行文本输入 　　W：定义块并保存到硬盘中 　　L：直线 　　M：移动 　　X：炸开 　　V：设置当前坐标 　　U：恢复上一次操做 　　O：偏移 　　P：移动 　　Z：缩放 　　以下包括3ds max快捷键 　　显示降级适配（开关） 【O】 　　适应透视图格点 【Shift】+【Ctrl】+【A】 　　排列 【Alt】+【A】 　　角度捕捉（开关） 【A】 　　动画模式 （开关） 【N】 　　改变到后视图 【K】 　　背景锁定（开关） 【Alt】+【Ctrl】+【B】 　　前一时间单位 【.】 　　下一时间单位 【，】 　　改变到上（Top）视图 【T】 　　改变到底（Bottom）视图 【B】 　　改变到相机（Camera）视图 【C】 　　改变到前（Front）视图 【F】 　　改变到等大的用户（User）视图 【U】 　　改变到右（Right）视图 【R】 　　改变到透视（Perspective）图 【P】 　　循环改变选择方式 【Ctrl】+【F】 　　默认灯光（开关） 【Ctrl】+【L】 　　删除物体 【DEL】 　　当前视图暂时失效 【D】 　　是否显示几何体内框（开关） 【Ctrl】+【E】 　　显示第一个工具条 【Alt】+【1】 　　专家模式棿佑（开关） 【Ctrl】+【X】 　　暂存（Hold）场景 【Alt】+【Ctrl】+【H】 　　取回(Fetch）场景 【Alt】+【Ctrl】+【F】 　　冻结所选物体 【6】 　　跳到最后一帧 【END】 　　跳到第一帧 【HOME】 　　显示/隐藏相机（Cameras） 【Shift】+【C】 　　显示/隐藏几何体（Geometry) 【Shift】+【O】 　　显示/隐藏网格(Grids) 【G】 　　显示/隐藏帮助（Helpers）物体 【Shift】+【H】 　　显示/隐藏光源（Lights) 【Shift】+【L】 　　显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】 　　显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】 　　锁定用户界面（开关） 【Alt】+【0】 　　匹配到相机（Camera）视图 【Ctrl】+【C】 　　材质（Material)编辑器【M】 　　最大化当前视图 （开关） 【W】 　　脚本编辑器 【F11】 　　新的场景 【Ctrl】+【N】 　　法线（Normal）对齐 【Alt】+【N】 　　向下轻推网格小键盘【-】 　　向上轻推网格小键盘【+】 　　NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】 　　NURBS调整方格1 【Ctrl】+【1】 　　NURBS调整方格2 【Ctrl】+【2】 　　NURBS调整方格3 【Ctrl】+【3】 　　偏移捕捉 【Alt】+【Ctrl】+【空格】 　　打开一个MAX文件 【Ctrl】+【O】 　　平移视图 【Ctrl】+【P】 　　交互式平移视图 【I】 　　放置高光(Highlight) 【Ctrl】+【H】 　　播放/停止动画 【/】 　　快速（Quick）渲染 【Shift】+【Q】 　　回到上一场景*作 【Ctrl】+【A】 　　回到上一视图*作 【Shift】+【A】 　　撤消场景*作 【Ctrl】+【Z】 　　撤消视图*作 【Shift】+【Z】 　　刷新所有视图 【1】 　　用前一次的参数进行渲染 【Shift】+【E】或【F9】 　　渲染配置 【Shift】+【R】或【F10】 　　在xy/yz/zx锁定中循环改变 【F8】 　　约束到X轴 【F5】 　　约束到Y轴 【F6】 　　约束到Z轴 【F7】 　　旋转（Rotate）视图模式 【Ctrl】+【R】或【V】 　　保存（Save）文件 【Ctrl】+【S】 　　透明显示所选物体（开关） 【Alt】+【X】 　　选择父物体 【PageUp】 　　选择子物体 【PageDown】 　　根据名称选择物体 【H】 　　选择锁定（开关） 【空格】 　　减淡所选物体的面（开关） 【F2】 　　显示所有视图网格（Grids）（开关） 【Shift】+【G】 　　显示/隐藏命令面板 【3】 　　显示/隐藏浮动工具条 【4】 　　显示最后一次渲染的图画 【Ctrl】+【I】 　　显示/隐藏主要工具栏【Alt】+【6】 　　显示/隐藏安全框 【Shift】+【F】 　　*显示/隐藏所选物体的支架 【J】 　　显示/隐藏工具条 【Y】/【2】 　　百分比（Percent）捕捉（开关） 【Shift】+【Ctrl】+【P】 　　打开/关闭捕捉（Snap) 【S】 　　循环通过捕捉点 【Alt】+【空格】 　　声音（开关） 【\】 　　间隔放置物体 【Shift】+【I】 　　改变到光线视图 【Shift】+【4】 　　循环改变子物体层级 【Ins】 　　子物体选择（开关） 【Ctrl】+【B】 　　帖图材质（Texture）修正 【Ctrl】+【T】 　　加大动态坐标 【+】 　　减小动态坐标 【-】 　　激活动态坐标（开关） 【X】 　　精确输入转变量 【F12】 　　全部解冻 【7】 　　根据名字显示隐藏的物体 【5】 　　刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】 　　显示几何体外框（开关） 【F4】 　　视图背景（Background) 【Alt】+【B】 　　用方框（Box）快显几何体（开关） 【Shift】+【B】 　　打开虚拟现实 数字键盘【1】 　　虚拟视图向下移动 数字键盘【2】 　　虚拟视图向左移动 数字键盘【4】 　　虚拟视图向右移动 数字键盘【6】 　　虚拟视图向中移动 数字键盘【8】 　　虚拟视图放大 数字键盘【7】 　　虚拟视图缩小 数字键盘【9】 　　实色显示场景中的几何体（开关） 【F3】 　　全部视图显示所有物体 【Shift】+【Ctrl】+【Z】 　　*视窗缩放到选择物体范围（Extents） 【E】 　　缩放范围 【Alt】+【Ctrl】+【Z】 　　视窗放大两倍 【Shift】+数字键盘【+】 　　放大镜工具 【Z】 　　视窗缩小两倍 【Shift】+数字键盘【-】 　　根据框选进行放大 【Ctrl】+【w】 　　视窗交互式放大 【[】 　　视窗交互式缩小 【]】

• 06

  轨迹视图 　　加入（Add）关键帧 【A】 　　前一时间单位 【<；】 　　下一时间单位 【>；】 　　编辑（Edit）关键帧模式 【E】 　　编辑区域模式 【F3】 　　编辑时间模式 【F2】 　　展开对象（Object）切换 【O】 　　展开轨迹（Track）切换 【T】 　　函数（Function)曲线模式 【F5】或【F】 　　锁定所选物体 【空格】 　　向上移动高亮显示 【↓】 　　向下移动高亮显示 【↑】 　　向左轻移关键帧 【←】 　　向右轻移关键帧 【→】 　　位置区域模式 【F4】 　　回到上一场景*作 【Ctrl】+【A】 　　撤消场景*作 【Ctrl】+【Z】 　　用前一次的配置进行渲染 【F9】 　　渲染配置 【F10】 　　向下收拢 【Ctrl】+【↓】 　　向上收拢 【Ctrl】+【↑】

• 07

  材质编辑器 　　用前一次的配置进行渲染 【F9】 　　渲染配置 【F10】 　　撤消场景*作 【Ctrl】+【Z】

• 08

  示意（Schematic）视图 　　下一时间单位 【>；】 　　前一时间单位 【<；】 　　回到上一场景*作 【Ctrl】+【A】 　　撤消场景*作 【Ctrl】+【Z】

• 09

  Active Shade 　　绘制（Draw）区域 【D】 　　渲染（Render) 【R】 　　锁定工具栏（泊坞窗） 【空格】

• 10

  视频编辑 　　加入过滤器（Filter）项目 【Ctrl】+【F】 　　加入输入（Input）项目 【Ctrl】+【I】 　　加入图层（Layer）项目 【Ctrl】+【L】 　　加入输出(Output）项目 【Ctrl】+【O】 　　加入（Add）新的项目 【Ctrl】+【A】 　　加入场景（Scene）事件 【Ctrl】+【s】 　　编辑（Edit）当前事件 【Ctrl】+【E】 　　执行（Run）序列 【Ctrl】+【R】 　　新（New）的序列 【Ctrl】+【N】 　　撤消场景*作 【Ctrl】+【Z】

• 11

  NURBS编辑 　　CV 约束法线（Normal）移动 【Alt】+【N】 　　CV 约束到U向移动 【Alt】+【U】 　　CV 约束到V向移动 【Alt】+【V】 　　显示曲线（Curves) 【Shift】+【Ctrl】+【C】 　　显示控制点（Dependents) 【Ctrl】+【D】 　　显示格子（Lattices) 【Ctrl】+【L】 　　NURBS面显示方式切换【Alt】+【L】 　　显示表面（Surfaces) 【Shift】+【Ctrl】+【s】 　　显示工具箱(Toolbox) 【Ctrl】+【T】 　　显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】 　　根据名字选择本物体的子层级 【Ctrl】+【H】 　　锁定2D 所选物体 【空格】 　　选择U向的下一点 【Ctrl】+【→】 　　选择V向的下一点 【Ctrl】+【↑】 　　选择U向的前一点 【Ctrl】+【←】 　　选择V向的前一点 【Ctrl】+【↓】 　　根据名字选择子物体 【H】 　　柔软所选物体 【Ctrl】+【s】 　　转换到Curve CV 层级 【Alt】+【Shift】+【Z】 　　转换到Curve 层级 【Alt】+【Shift】+【C】 　　转换到Imports 层级 【Alt】+【Shift】+【I】 　　转换到Point 层级 【Alt】+【Shift】+【P】 　　转换到Surface CV 层级 【Alt】+【Shift】+【V】 　　转换到Surface 层级 【Alt】+【Shift】+【S】 　　转换到上一层级 【Alt】+【Shift】+【T】 　　转换降级 【Ctrl】+【X】

• 12

  FFD 　　转换到控制点（Control Point）层级 【Alt】+【Shift】+【C】 　　到格点（Lattice）层级 【Alt】+【Shift】+【L】 　　到设置体积（Volume）层级 【Alt】+【Shift】+【S】 　　转换到上层级 【Alt】+【Shift】+【T】

• 13

  打开的UVW贴图 　　进入编辑（Edit)UVW模式 【Ctrl】+【E】 　　调用*.uvw文件 【Alt】+【Shift】+【Ctrl】+【L】 　　保存UVW为*.uvw格式的文件 【Alt】+【Shift】+【Ctrl】+【S】 　　打断（Break）选择点 【Ctrl】+【B】 　　分离（Detach）边界点 【Ctrl】+【D】 　　过滤选择面 【Ctrl】+【空格】 　　水平翻转 【Alt】+【Shift】+【Ctrl】+【B】 　　垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】 　　冻结（Freeze）所选材质点 【Ctrl】+【F】 　　隐藏（Hide）所选材质点 【Ctrl】+【H】 　　全部解冻（unFreeze) 【Alt】+【F】 　　全部取消隐藏（unHide) 【Alt】+【H】 　　从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】 　　从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】 　　锁定所选顶点 【空格】 　　水平镜象 【Alt】+【Shift】+【Ctrl】+【N】 　　垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】 　　水平移动 【Alt】+【Shift】+【Ctrl】+【J】 　　垂直移动 【Alt】+【Shift】+【Ctrl】+【K】 　　平移视图 【Ctrl】+【P】 　　象素捕捉 【S】 　　平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】 　　水平缩放 【Alt】+【Shift】+【Ctrl】+【I】 　　垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】 　　移动材质点 【Q】 　　旋转材质点 【W】 　　等比例缩放材质点 【E】 　　焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】 　　焊接（Weld）到目标材质点 【Ctrl】+【W】 　　Unwrap的选项（Options) 【Ctrl】+【O】 　　更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】 　　将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】 　　框选放大Unwrap视图 【Ctrl】+【Z】 　　将Unwrap视图扩展到所选材质点的大小 【Alt】+【Shift】+【Ctrl】+【Z】 　　缩放到Gizmo大小 【Shift】+【空格】 　　缩放（Zoom）工具 【Z】

• 14

  反应堆（Reactor) 　　建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】 　　删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】 　　编辑状态（State）切换 【Alt】+【Ctrl】+【s】 　　设置最大影响（Influence) 【Ctrl】+【I】 　　设置最小影响（Influence) 【Alt】+【I】 　　设置影响值（Value) 【Alt】+【Ctrl】+【V】

• 15

  ActiveShade (Scanline) 　　初始化 【P】 　　更新 【U】 　　宏编辑器 　　累积计数器 【Q】 　　复制 【co】 　　VBA宏命令【Alt】+【F8】 　　Visual Basic编辑器 【ALT+F11】
