CAD怎么绘制图纸框

每张图纸都需要一个图纸框，今天我们就来看看如何用CAD来画图纸框吧。

操作方法

  • 01

    首先要了解，你所需要图纸框的规格，图纸框分为A0，A1，A2，A3，A4，每种图纸的长度和宽度不同。

  • 02

    我们以画A4图纸框为例。打开CAD，新建一个图层，方便管理，如图所示。

  • 03

    选择矩形，画一个长度为297mm，宽度为210mm的矩形。

  • 04

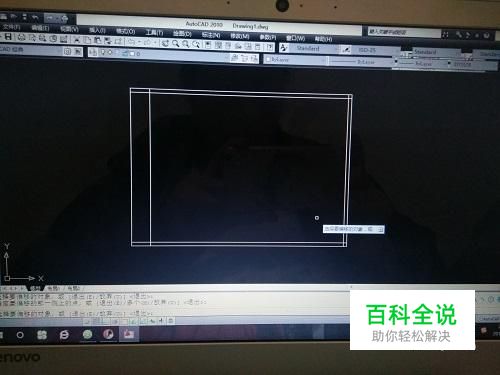

    接着空出中间的留白部分，使用偏移命令，将左边的线向右偏移25mm，右边，上下分别向内偏移5mm。

  • 05

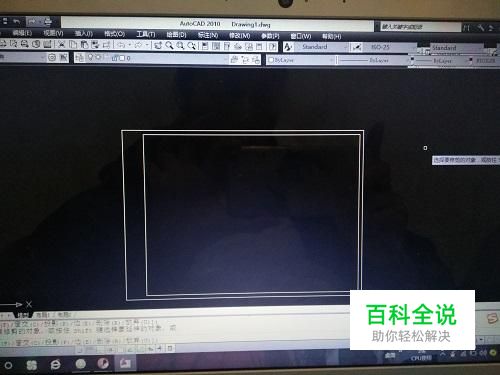

    使用修剪命令对多余部分进行修改，修改后如图所示。

  • 06

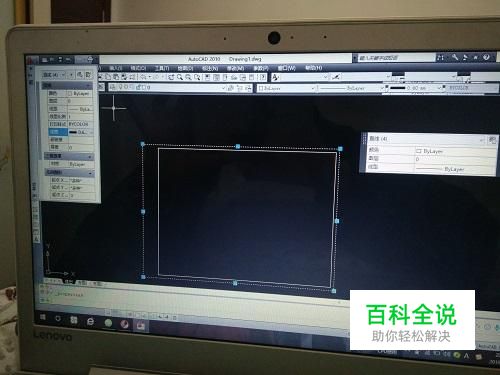

    选中外边框，在空白部分单击鼠标右键，找到“特性”，进入属性设置，将线宽设定为0.6mm，如图所示。图纸框就完成啦。
