如何使用AUTOCAD标注墙宽
在建筑绘图中，AUTOCAD是最经常使用的绘图工具，由于其便捷的操作方式，以及准确的绘图数据，并且能够同时建立三维模型，使得AUTOCAD在很多工作者和学习者的个人电脑上占有一席之地，AUTOCAD在绘制时，尺寸标注有很多方式，其中我们可以具体到墙体宽度的标注，下面我们就来看看如何标注墙体的宽度。
墙体绘制门窗插入
- 01

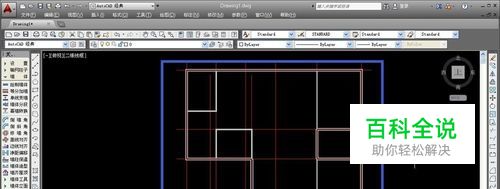

首先，我们打开天正绘图和AUTOCAD绘图， 两个软件同时辅助使用，能够大大提高绘图的准确度以及绘图效率；使用轴网以及墙体绘制，绘制完成基础墙体后，即可添加门窗。
- 02

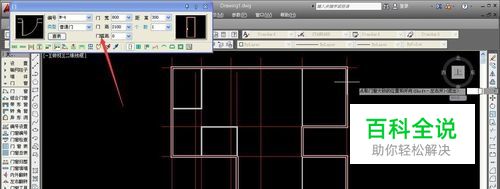

在工具命令栏中选择“门窗——门窗”，即可进入门窗的绘制页面， 系统会弹出相应的设置窗口，进行门窗属性的具体设置即可，完成设置后，即可在墙体上进行插入。
- 03
在门窗的设置中，门窗的宽度等数值属性为主要的设置， 相同的数值属性需要对应相同的门窗标号，因此我们在设置时，要提前确定门窗的规格以及各自对应的标号。
- 04

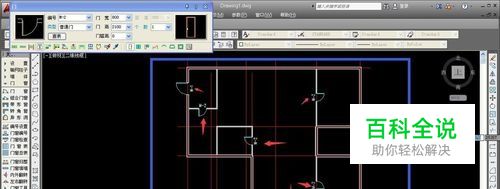

门窗只能够在墙体上插入，因此 我们选择合适的插入方式后，即可在墙体的合适位置进行门窗的插入，多数情况，每一个封闭空间都有一个门，外墙的门宽要大于内墙门宽。
- 05

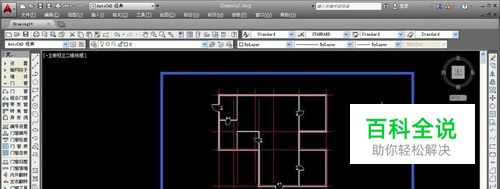

将墙线上合适的位置都插入门窗后，我们就完成了一个平民图大致的轮廓以及主要部分， 下面我们就可以处理一些细节，以及对平面图的各个部位进行尺寸标注。
墙体宽度及其他标注
- 01
每一个平面图的墙体都有不同的宽度， 为了说明墙宽，我们在进行尺寸标注时，可以同时标注墙体的宽度；在工具栏中选择“尺寸标注——双线标注”，进入标注命令。
- 02

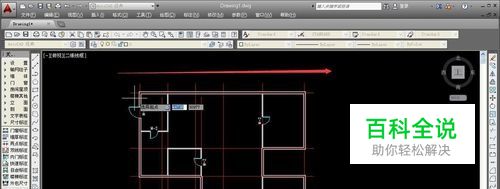

确定双线标注命令后， 将鼠标移动到绘图处，系统会出现操作提示；首先我们选择标注的起点，确定一点为起点即可，单击鼠标确定标注起点。
- 03
完成起点的确认后，我们需要确定终点， 在起点和终点之间，系统会出现一条白线作为参照，为了保证直线平行于墙线，我们可以按下F8，进行垂直锁定，这样就能够保证标注的平行。
- 04
确定标注起点和标注终点后，系统就会自动标注出数值，并弹出标注的线条和数值， 此时数值为白色，为未确定状态，我们可以使用鼠标控制，确定其放置位置。
- 05

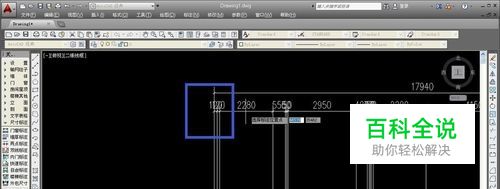

双线标注会同时标注出墙的宽度， 我们可以滑动鼠标滑轮，进行扩大，查看墙体宽度的标注，从而看到相应墙宽；墙宽以轴线为界，会标注一到两个数值。
- 06

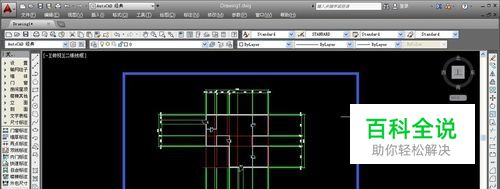

拖动鼠标移动的合适的位置，单击鼠标进行确定即可输出双线标注的数值； 确定后的标注数值为绿色线条以及白色数字，确定后的标注就无法轻易进行移动。
- 07

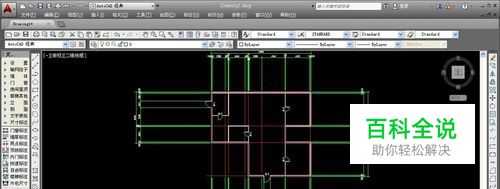

最后，我们使用相同的方法，即可完成其他四个方向的尺寸标注， 双线标注由于标注数值较多，因此一般只在一面使用，使用较多会导致整体较乱，因此根据实际图纸情况合理使用即可。
