如何在CAD中画出三维图形？

CAD是一款很实用的计算机辅助绘图软件，很多人都是用它来画平面的图形，但是却不会画三维图形，下面就让小编来给大家介绍一下吧。

操作方法

  • 01

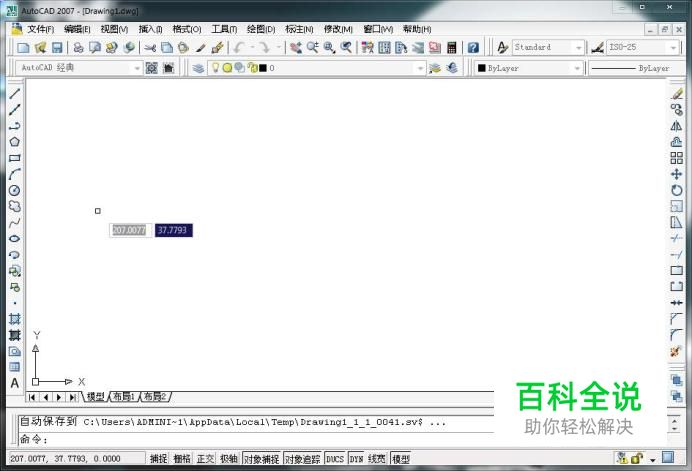

    首先打开CAD软件，操作页面如图所示。

  • 02

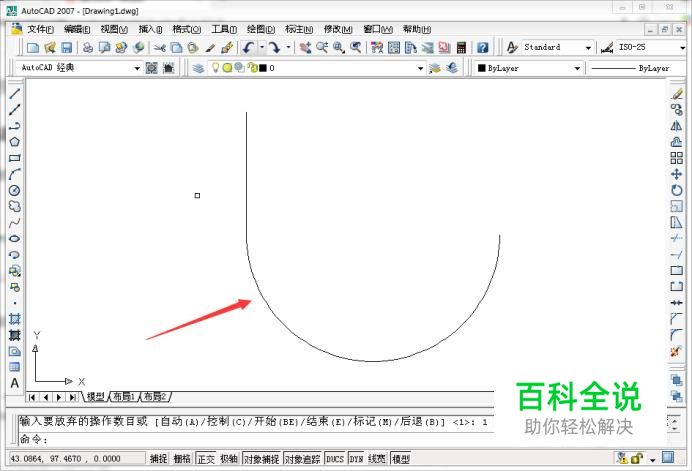

    画出几条合并的线来绘制路径，如图所示。

  • 03

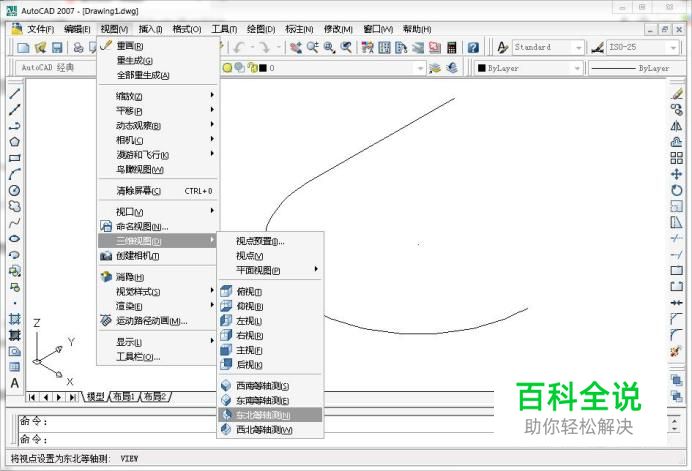

    更换成三维视图。点击工具栏，然后选择三维视图的东北等轴测。如图所示。

  • 04

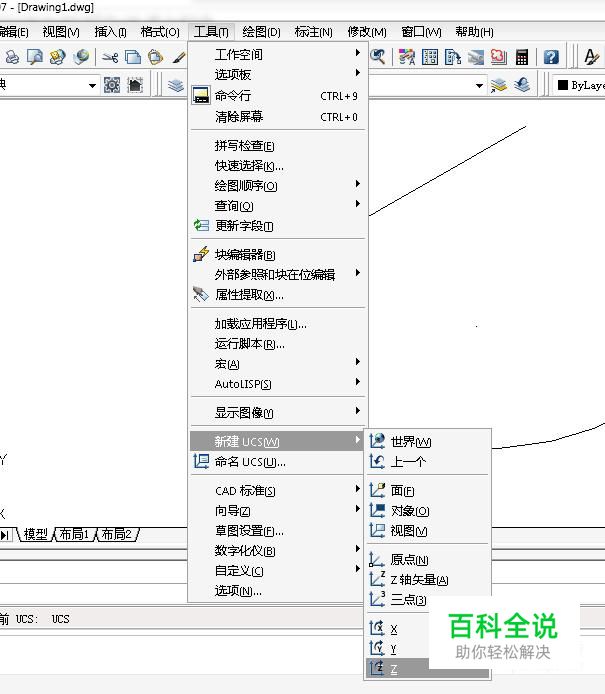

    选择工具栏的新建Z轴命令，如图所示。

  • 05

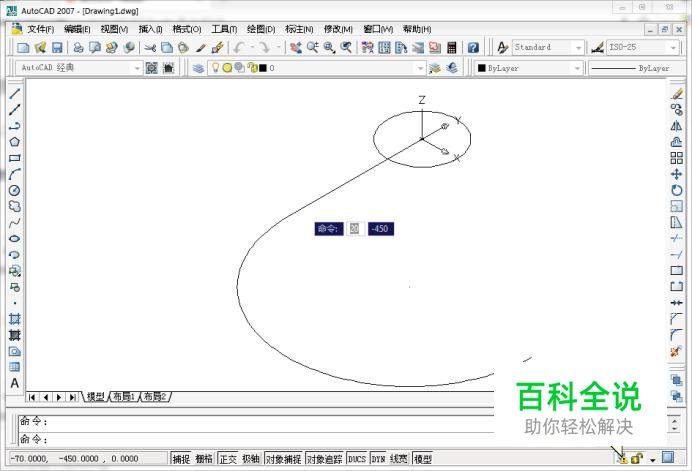

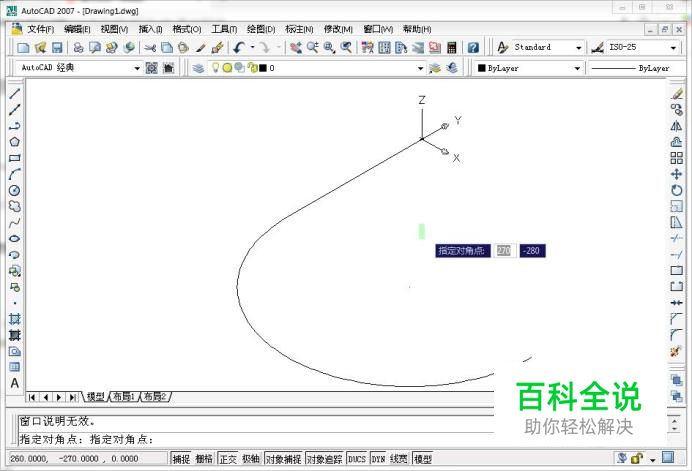

    建立Z轴的位置，选择端点然后拉伸，如图所示。

  • 06

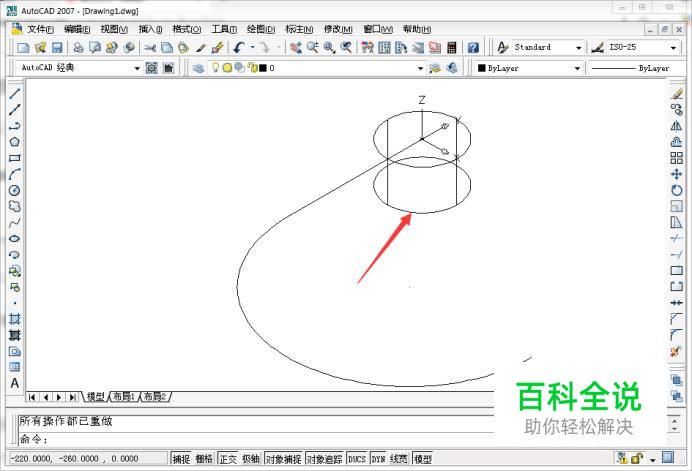

    建好Z轴后，在图中绘制好你所想要的截面，我绘制了一个圆，如图所示。

  • 07

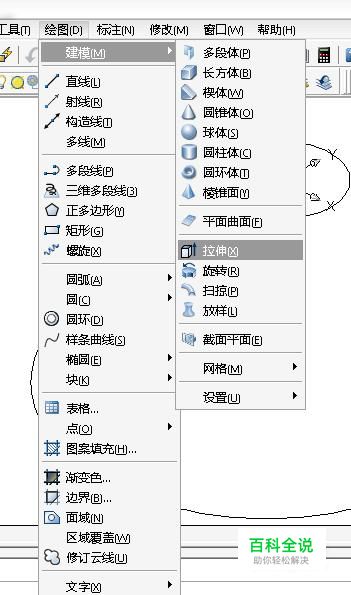

    选择绘图工具的建模拉伸指令，如图所示。

  • 08

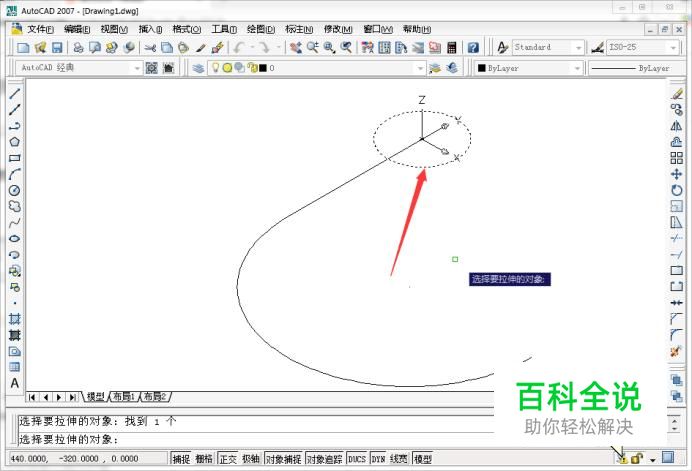

    选择拉伸的对象，按回车键确定，拉伸后的图形如图所示。

  • 09

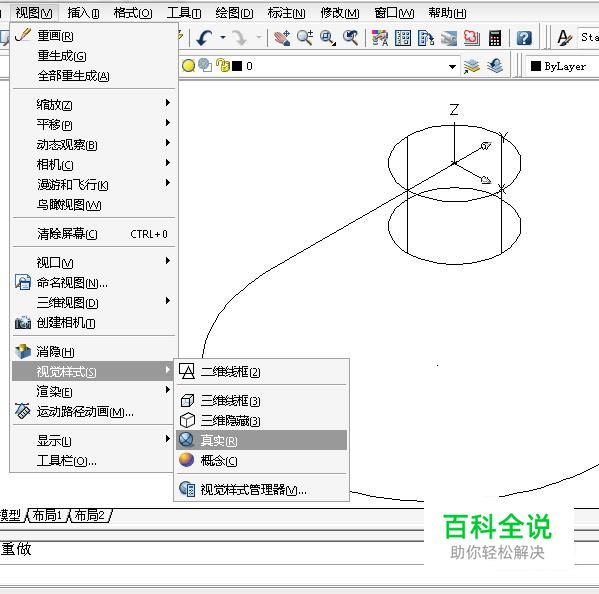

    选择视图中的视觉样式真实指令，如图所示。

  • 10

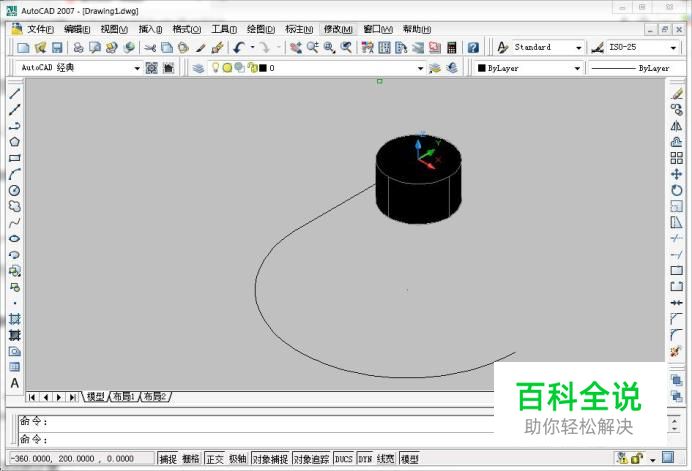

    最终的三维图形就画好了，如图所示。小伙伴们快去动手试一试吧。
