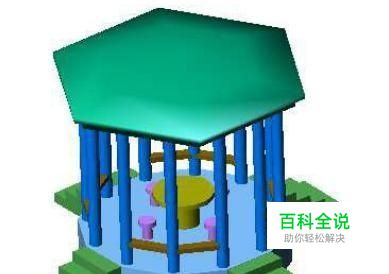

如何在AutoCAD中绘制六角凉亭【百科全说】

AutoCAD是由美国Autodesk(欧特克）公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完美，现已经成为国际上广为流行的绘图工具。 AutoCAD可以绘制任意二维和三维图形，并且同传统的手工绘图相比，用AutoCAD绘图速度更快、精度更高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。

操作方法

01

1. 选择“绘图”/“正多边形”命令，命令行提示如下：命令：polygon输入边的数目<4>:12 指定正多边形的中心点或[边（E）]：100，100 输入选项[内接于圆（I）/外切圆（C）]<I>:c 指定元的半径：100 再选择“视图”/“缩放”/“全部”命令
02

2. ．选择“绘图” /“实体”/“拉伸”命令，选择对象：正多边形，命令行提示如下：命令: _extrude 当前线框密度: ISOLINES=4 选择对象: 找到 1 个选择对象: 指定拉伸高度或 [路径(P)]: 40 指定拉伸的倾斜角度 <0>:
03

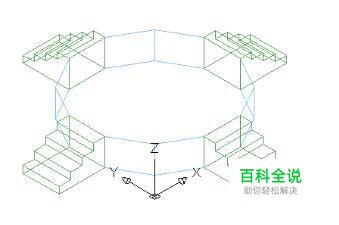

3. ，选择“绘图”/“三维多段线”命令，命令行提示如下: 命令: _3dpoly 指定多段线的起点: 0,0,40 指定直线的端点或 [放弃(U)]: @0,-17,0 指定直线的端点或 [放弃(U)]: @0,0,-10 指定直线的端点或 [闭合(C)/放弃(U)]: @0,-17,0 指定直线的端点或 [闭合(C)/放弃(U)]: @0,0,-10 指定直线的端点或 [闭合(C)/放弃(U)]: @0,-17,0 指定直线的端点或 [闭合(C)/放弃(U)]: @0,0,-10 指定直线的端点或 [闭合(C)/放弃(U)]: @0,-17,0 指定直线的端点或 [闭合(C)/放弃(U)]: @0,0,-10 指定直线的端点或 [闭合(C)/放弃(U)]: @0,68,0 指定直线的端点或 [闭合(C)/放弃(U)]: c
04

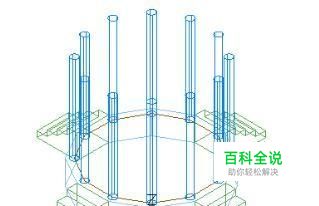

4.选择“绘图”/“实体”/“拉伸”命令，选择对象:圆，命令行提示如下：命令: _extrude 当前线框密度: ISOLINES=4 选择对象: 找到 1 个选择对象: 指定拉伸高度或 [路径(P)]: 150 指定拉伸的倾斜角度 <0>:
05

5.．选择“修改”/“移动”命令，选择上步的旋转三维多段线，命令行提示如下：命令: _move 选择对象: 找到 1 个选择对象: 指定基点或 [位移(D)] <位移>: 0,0,15 指定第二个点或 <使用第一个点作为位移>: 0,0,190
