CAD三维造型：立体五角星

介绍一下用CAD画立体五角星。

操作方法

  • 01

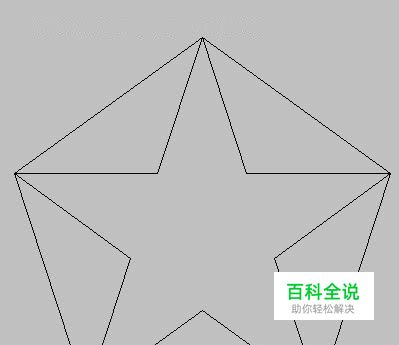

    CAD中利用五边形角点连线的方式绘制五角形平面，修建后将五角星平面做成免域。

  • 02

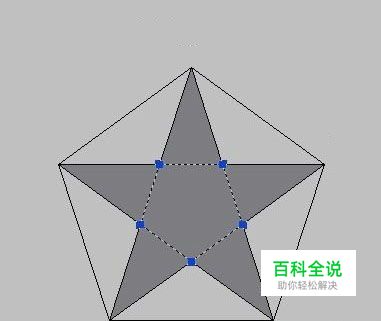

    然后在五角星平面内侧以边的形式绘制五边形作为辅助图形。

  • 03

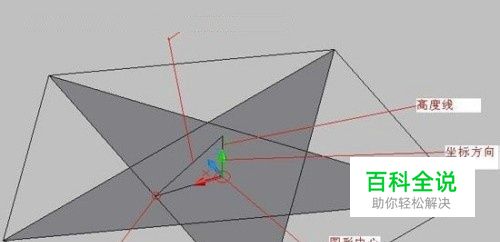

    转到西南轴侧图，按图绘制辅助线，高度线高度自定，然后选择拉伸命令(命令行输入ext即可)选择五边形免域，输入角度时用鼠标捕图形中心点，和辅助线上图形中心点到辅助线的垂直点，输入高度时捕捉高度线的两个端点，至此完成(删掉多余的辅助线)。

  • 04

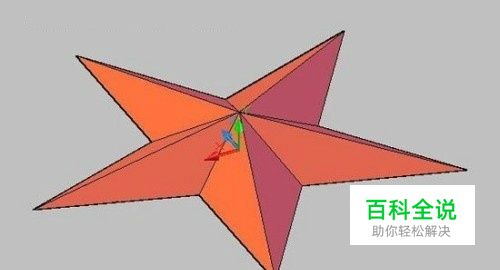

    最终效果如图所示。
