cad2012虚拟打印设置
我们在工作中经常需要将DWG格式的总图在CAD中通过虚拟打印转换成JPG等格式的文件，然后利用PS绘制彩图。但新手往往不知道怎么打印，常常为这个而苦恼。。。
根据本人经验，比较常用的有两种方法：1、DWG文件转换成EPS文件；2、DWG文件转换成TIF文件。
两方法各有优缺点：eps格式的文件是无底色，是透明的，便于ps绘图操作，而且文件较小，但eps的像素不是很高，满足不了高画质的要求，这种方式基本能适合一般的绘图要求（推荐使用），也是现今最常用的cad与ps数据交换的方法。TIF格式输出的优点就是打印的时候能随意调像素，能满足高清晰的画质要求，但文件比较大（相比eps大多了），而且打印大文件的cad会卡，打印时间长（特别大的文件有可能死机），这种方式适用于高画质的输出。需要说明的是，一般的规划cad用eps输出就足够，用TIF输出差别不大，没必要去追求相差无几的画质，而使自己的机子承受巨大的储存压力。
操作方法
- 01

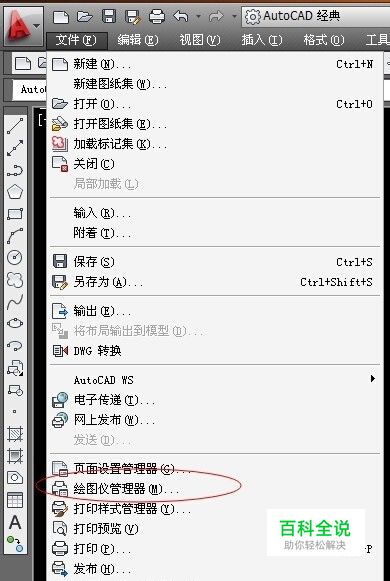

选择文件——绘图仪管理器。
- 02

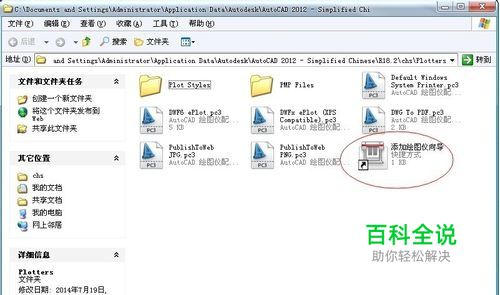

在弹出的窗口中双击“添加绘图仪向导”图标；
- 03

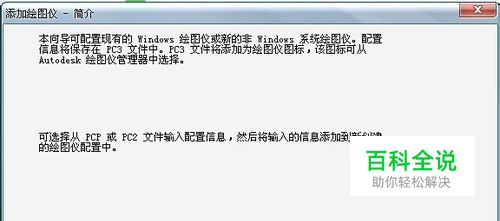

在弹出的如下对话框中单击“下一步”按钮；
- 04

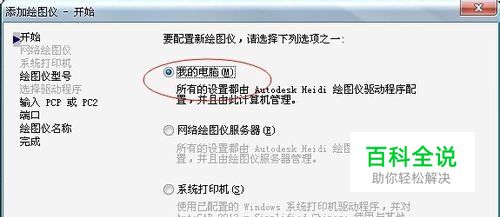

在弹出的“添加绘图仪—开始”对话框上点选“我的电脑”选项，点击“下一步”按钮；
- 05

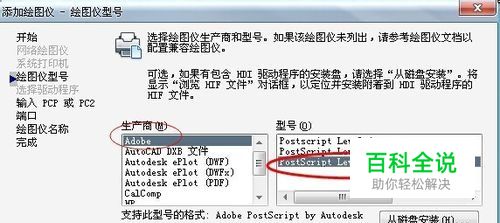

在弹出的“添加绘图仪—绘图仪型号”对话框的“生产商”列表中， 【这里要注意了！！！】 1、EPS输出的设置方法：选择“Adobe”选项，在其后的“型号”列表中选择一个Postscript驱动程序（一般选择“PostSCript Level 2”），然后点击下一步按钮 2、TIF输出的设置方法：选择“光栅文件格式”选项，在其后的“型号”列表中选择“TIFF version6（不压缩）”，然后点击下一步按钮； 【这里我只给大家展示EPS输出的设置方法，而TIF输出的设置方法需要你们自己动手了】
- 06

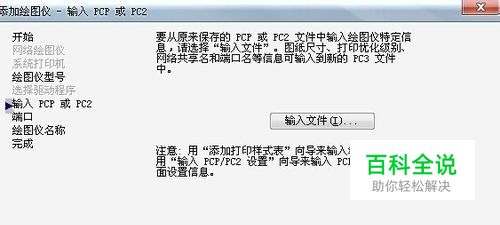

当弹出“添加绘图仪—输入PCP或PC2”对话框时，请直接点击“下一步”按钮；
- 07

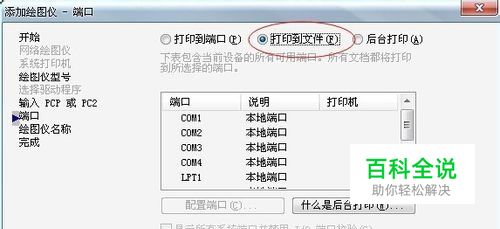

在弹出的“添加绘图仪—端口”对话框上面一行三个选项中选中“打印到文件”选项，点击“下一步按钮；
- 08

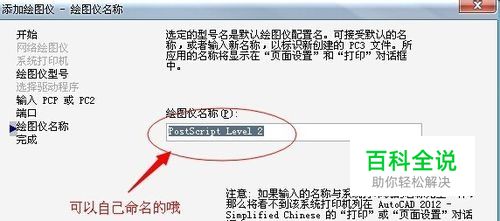

在“添加绘图仪—绘图仪名称”对话框的“绘图仪名称”编辑栏中输入你喜欢的绘图仪名称，或者直接使用原有的名称，点击“下一步”。【这里我就使用了原有的名称，你们也可以自己命名】
- 09

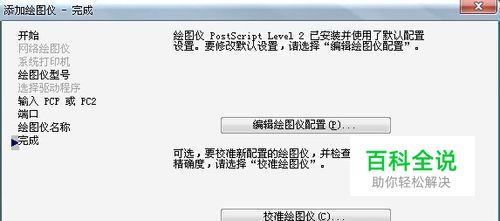

在“添加绘图仪—完成”对话框中点击“完成”按钮。
- 10
这样设置好之后，打印时（文件——打印或ctrl+p），打印机配置就有PostSCript Level 2和TIFF version6（不压缩），选择适合的打印机打印dwg吧。 希望对你有用！
