CAD多段线画箭头

下面我们使用cad的多段线来画一个带方向的箭头，我们先画箭头然后画长方形，最后再把它们合并在一起；

操作方法

  • 01

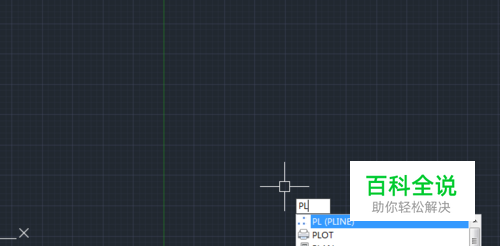

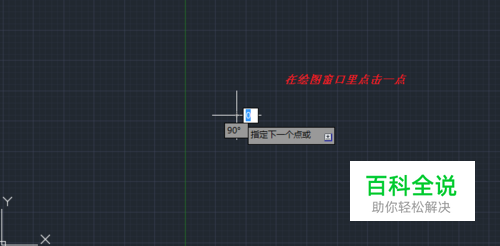

    我们输入"PL"命令,进入多段线模式,我们在绘图窗口里点击一点，如图所示；

  • 02

    然后我们输入"W",我们把起点的宽度设置为0，如图所示；

  • 03

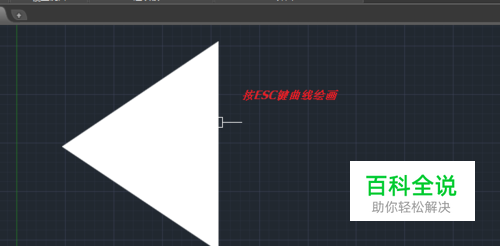

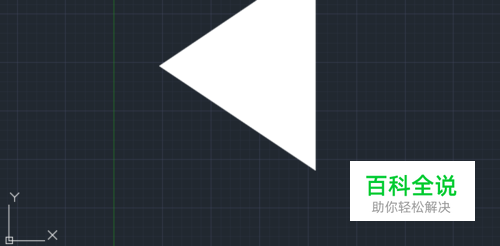

    然后我们再设置端点的宽度为800，即可画出一个箭头，按ESC取消绘画多段线，如图所示；

  • 04

    我们再次输入"PL"命令,以三角形垂直边的中点为起点(这里开启了中点捕捉)，如图所示；

  • 05

    我们设置起点和端点宽度都为400，即可画出一个长方形来，如图所示；

  • 06

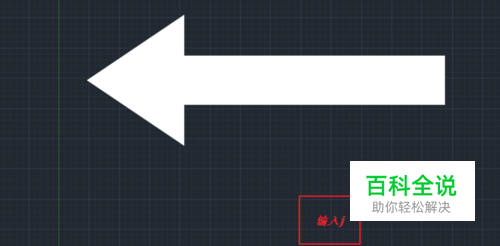

    下面我们输入"PE"命令，输入"j"，我们选择箭头和长方形敲回车，就可以实现合并了，如图所示；
