Visio如何进行图形镜像 对称 旋转 翻转等操作?

对于工程绘图,经常会遇到对称结构,可通过镜像操作实现。软件中提供左右、上下翻转,旋转等操作,进而组合这些操作,可实现镜像。但是软件默认隐藏该工具栏,需要手动打开该工具。接下来介绍如何操作,打开该工具栏,实现镜像、旋转等操作,减少作图消耗的精力,提高作图效率。

操作方法

  • 01

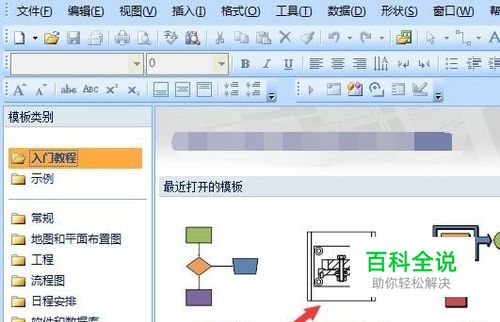

    先启动软件,进行工程图设计,这里选择创建部件和组件图,在进行零部件图创作时,经常会遇到对称结构,通过镜像或对称可节约不少时间。

  • 02

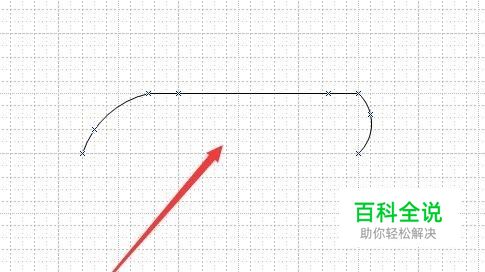

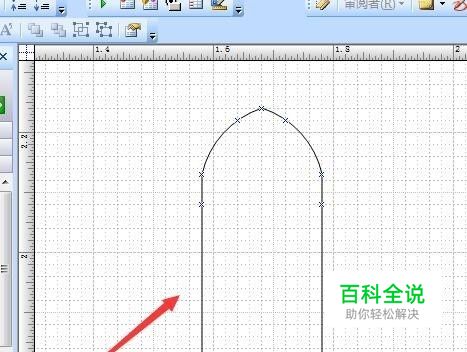

    这里创建了下图所示工程图,该图由多条线段组成,需要将其组合成一个部件后,进行镜像、对称、旋转等操作,这里介绍镜像的实现。

  • 03

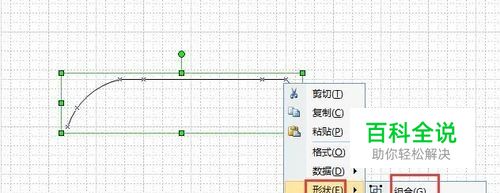

    先用框选或ctrl键选择需要组合的线条,选中后,右击鼠标,在菜单中找到形状,然后选择组合,即可将这些线条组合成一个整体。

  • 04

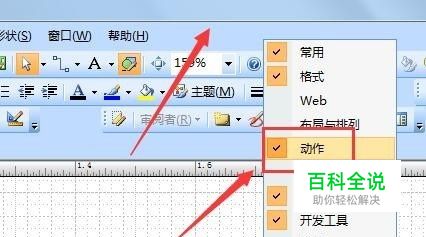

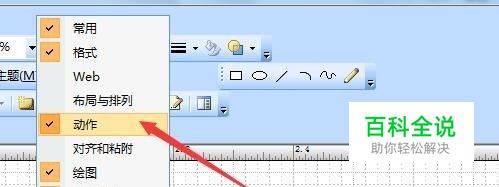

    接着在软件上方工具栏位置,右击鼠标,调出工具栏选项,添加“动作”工具栏,使用其中的功能,进行旋转、翻转、改变图层等操作。

  • 05

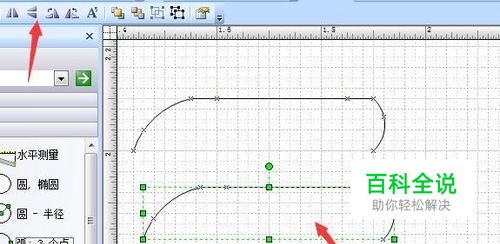

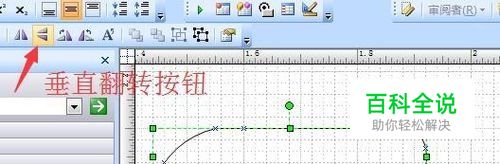

    这里选中所绘制的图形后,选择箭头所指垂直翻转按钮,效果如下图2,可以看到原图形丢失,但剩下翻转后图形,所以翻转前要进行复制。

  • 06

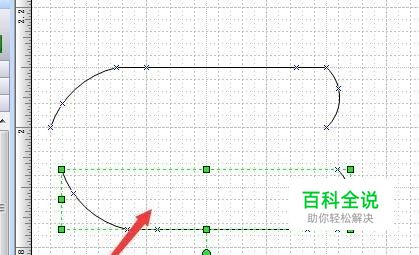

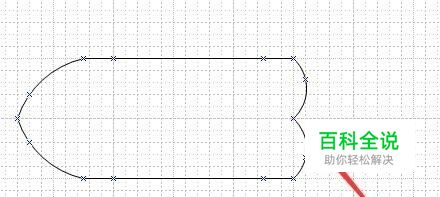

    这里撤销后,先按ctri键拖动原图形,进行了复制,然后对复制后图形进行翻转,最后移动位置,实现了镜像操作。

  • 07

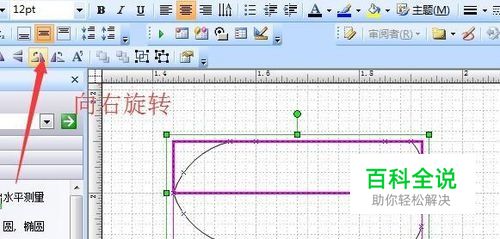

    可以看到软件并不直接提供镜像,但可通过左右、垂直等翻转操作实现。接下来还可使用“动作”工具栏中旋转等操作,进行图形处理,达到所需效果。这样如何进行图形操作,介绍完成。
