CAD图怎么导人UG4.0，今天我来教大家
分模我们用CAD排2D位置之后，在按2D图，用UG做3D图，这里面必须有2D导入3D的过程，今天我就来教大家CAD图是怎么样导入到UG4.0的，希望对大家有帮助。
操作方法
- 01

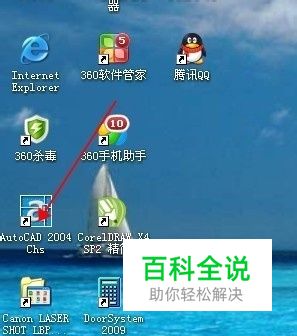

1.首先我们找到CAD2004软件，打开，如下图。
- 02

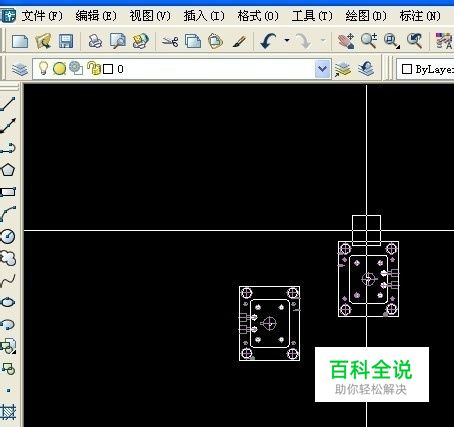

2.然后找到你需要导入3D的图，把你希望导入的部分整理好，然后到下一个页面，这里的话你不需要的部分最好处理下，这样可以更加快的导入3D软件。
- 03

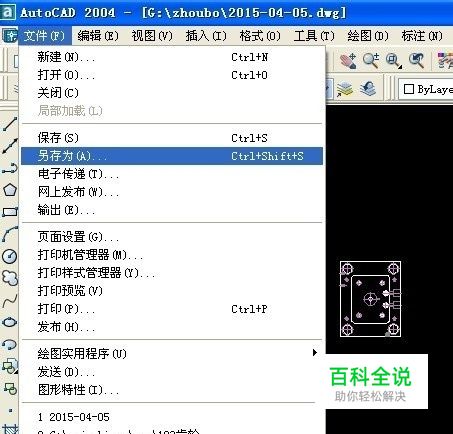

3.到了这里我们点文件，然后另存为，就按下图点。
- 04

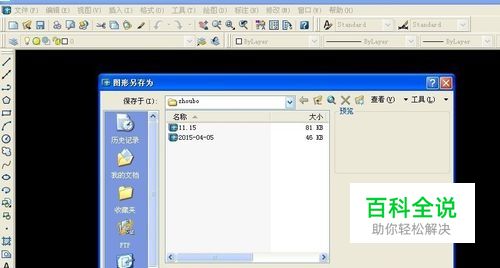

4.到了这里我们把你需要的东西另存为1个你知道的地方，因为等下3D软件要找到这个文件。
- 05

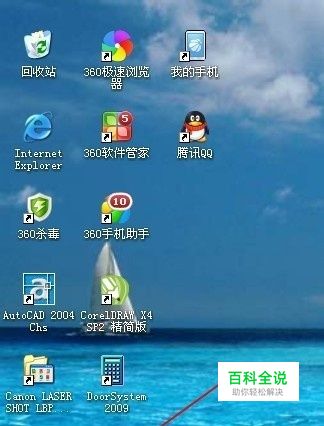

5.我们找到UG4.0软件，打开，如下图。
- 06

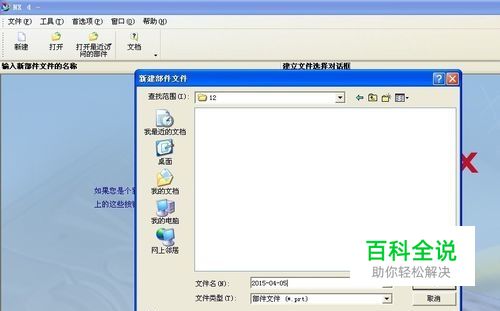

6.到了这里我们新建1个文件，按图点新建，在输入文件名字，好了按OK。这里还有个要这样的是底下有个单位一定要按毫米，不然后面就不对了。
- 07

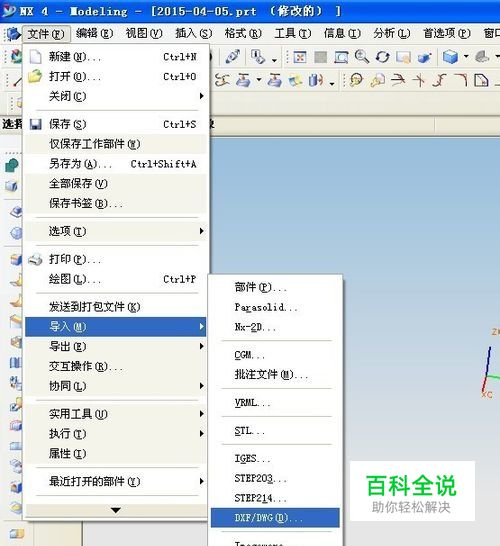

7.到了这里我们先点文件在按导入在点DXL/DWG，按下图，好了我们进入下页。
- 08

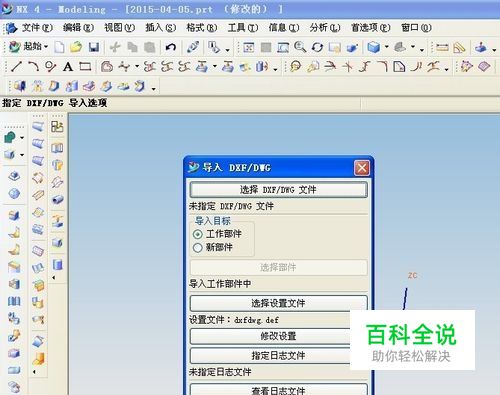

8.到了这里我们选择DXL/DWG文件，它进入下个页面。
- 09

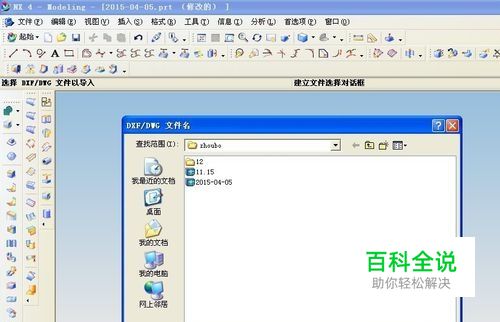

9.到了这里我们选择上面保存的CAD图，就是什么叫 大家记位置的原因，点它按确定就可以了。
- 10

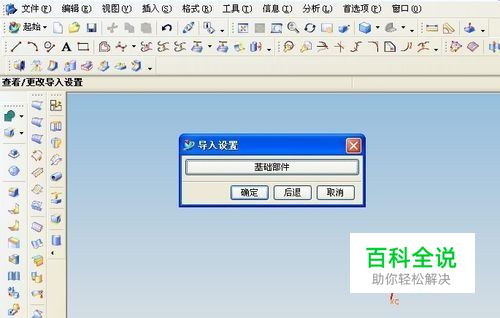

10.到了这里我们还要导入设置下，点基础部件，进人到下页，
- 11

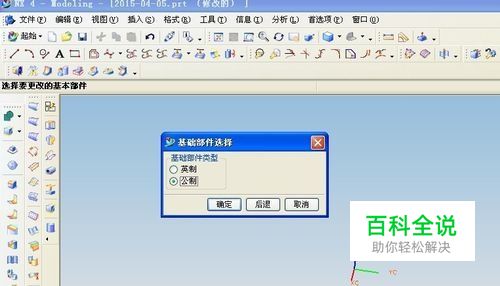

11.到了这里我们把基础部件类型选择公制，如果我们这里不设置下的话，那么你导入的图要扩大。然后我们按确定
- 12

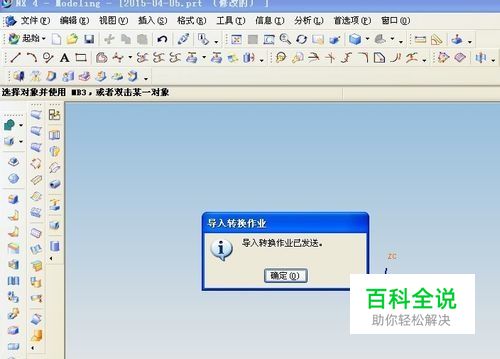

12.到了这里我们按确定就可以了，进入下页。
- 13

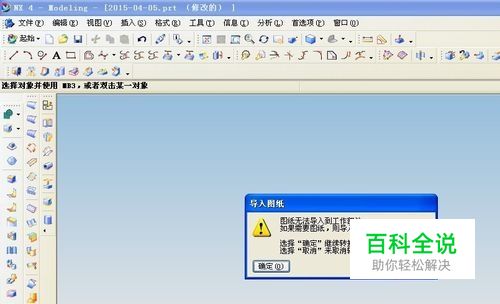

13.到了这里我们按确定就可以了，进入下页。
- 14

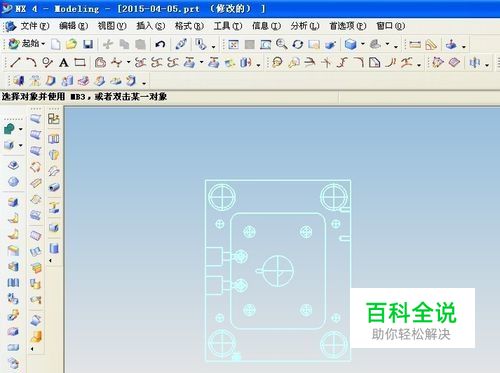

14。到了这里我们我们就可以 看到我们已经把2D图导入到了3D图了，希望已经帮助到大家了。
