AutoCAD怎么标注公差

CAD公差怎么标注,CAD是应用很广泛的计算机辅助设计软件，我们作图时经常会遇到标注公差的时候，那么我们怎么去标注呢，我们一起实践一下

方法1：AutoCAD经典模式下

  • 01

    AutoCAD经典模式下怎么进行公差标注呢，首先，我们先将尺寸进行标注，然后双击尺寸数字进行编辑

  • 02

    这时我们在尺寸数字后面写上自己想要的公差值（比如40+0.02^-0.01）,^这个符号是按住键盘上的Shift键+6

  • 03

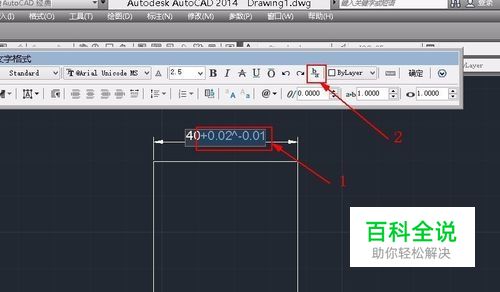

    然后我们选中我们自己设置的公差（40+0.02^-0.01），点击上方“文字格式”面板中的b/a这个按钮

  • 04

    这时我们就会发现公差已经是我们想要的形式了

方法2：适合大多数的版本

  • 01

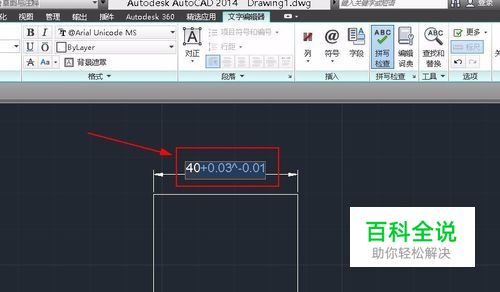

    我这里是用的2014版本的，但是此方法应该适合大多数的版本，因为我在经典版本上也可以用此方法。同样我们还是先标注出尺寸并写上公差值（比如40+0.02^-0.01）选中

  • 02

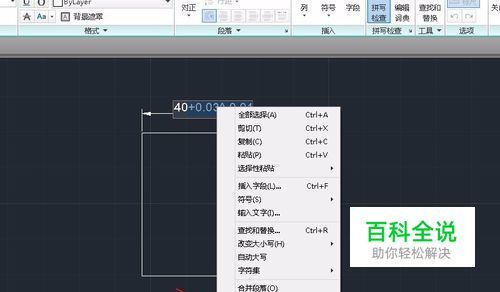

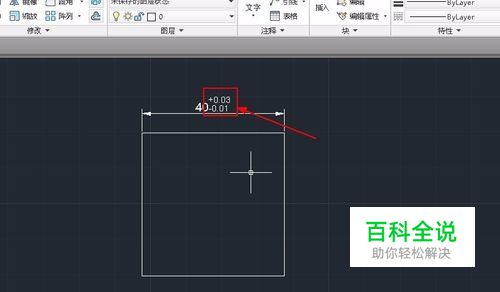

    然后我们在选中的公差值上单击右键，选择“堆叠”命令，然后我们就会发现发现公差已经是我们想要的形式了
