Solidworks工程图：如何修改图纸大小

在用Solidworks做三维模型工程图设置时，经常需要根据模型、尺寸、版面等参数将图纸变大或者变小，比如A4图纸变换成A3图纸。笔者这里介绍一种罪简单、快捷的方法

操作方法

  • 01

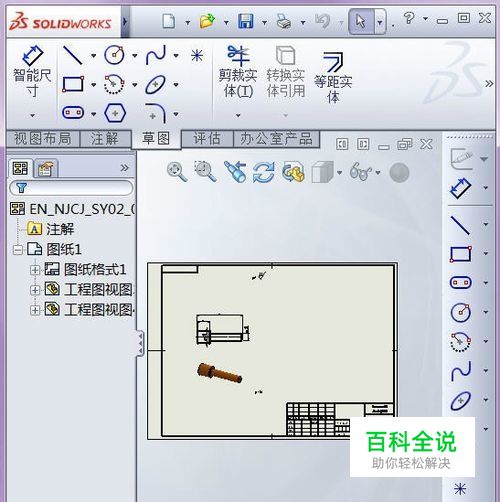

    首先，打开你所设计好的工程图，假定你所采用的是A4图纸，如图所示

  • 02

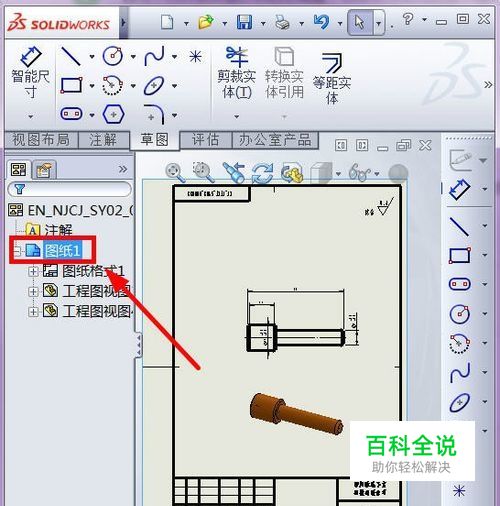

    现在，（我要将A4图纸改为A3图纸，请注意看我的操作盒步骤。）在左边点击“图纸”，右键，如图

  • 03

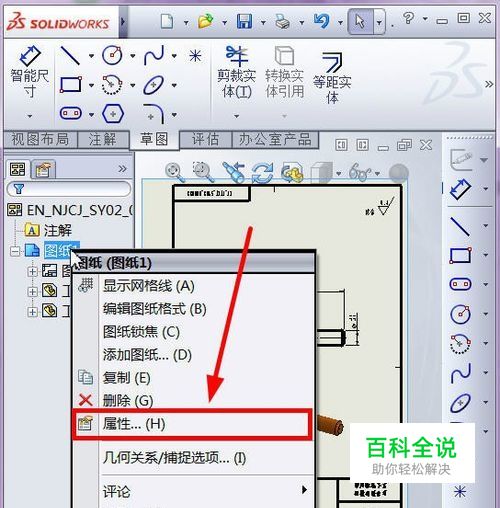

    弹出下来菜单，点击“属性”，如图所示

  • 04

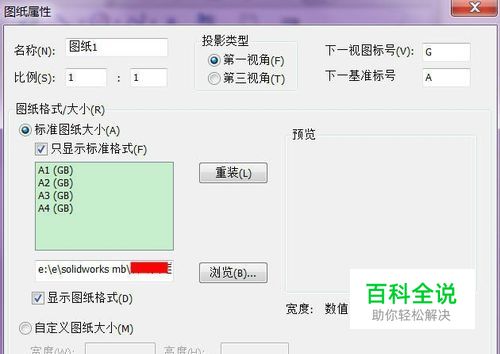

    弹出“图纸属性”对话框，如图所示

  • 05

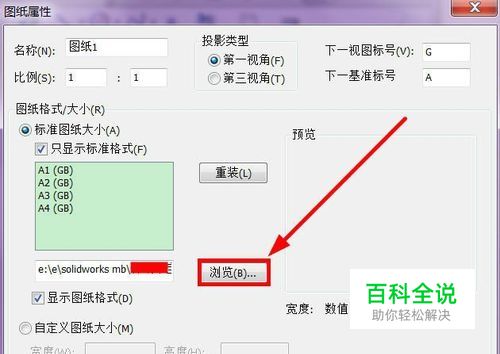

    点击“浏览”，准备选择你得A3图纸，如图所示

  • 06

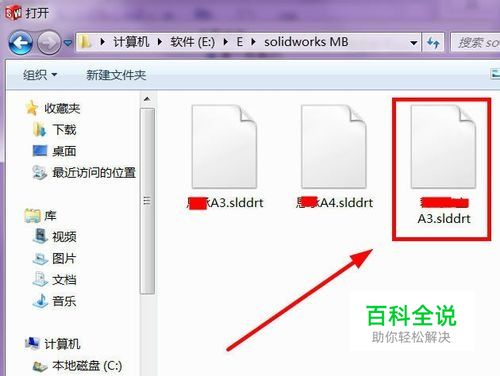

    找到你得A3图纸（solidworks中一般有GB的标准图纸大小，但由于各个公司使用的不一样，所以根据你要使用的选择），如图所示，我这里A3图纸已经制作好，直接选择即可

  • 07

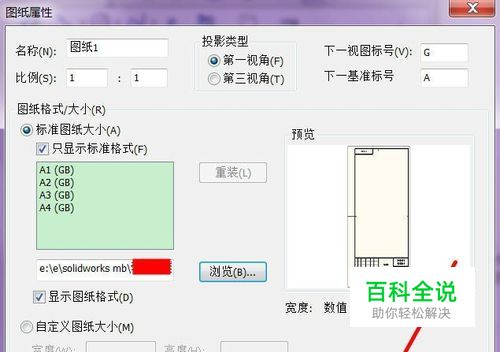

    选择好之后，点击确定，如图所示

  • 08

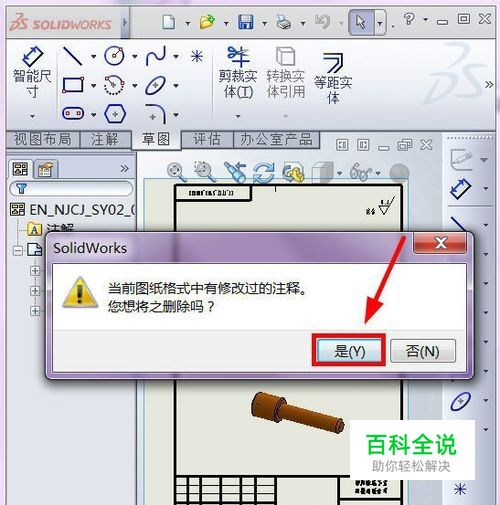

    弹出提示对话框，点击”是“，如图所示

  • 09

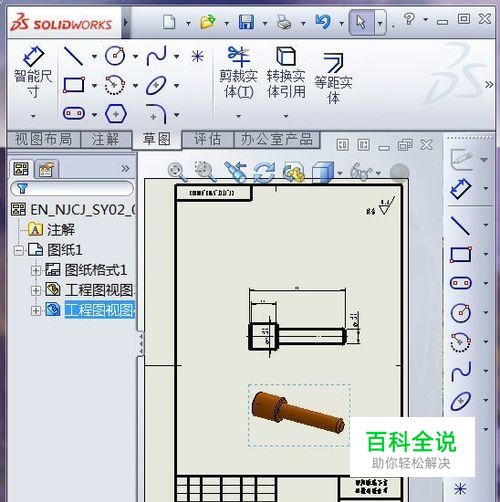

    现在原来的A4图纸已经变成A3图纸了，调整一下布局，修改一下注释就可以了，非常方便。
