CAD怎么用图案填充

2024-03-19 09:45:41

在CAD学习和考试中，有需要在特定区域内填充图案，那么如何用图案填充呢?

操作方法

01

这里以一个简单图形为例，如下图。
02

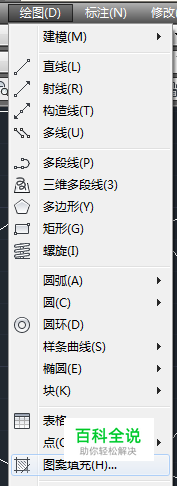

我们要在2圆交集中填充图案，步骤如下。选择绘图→图案填充
03

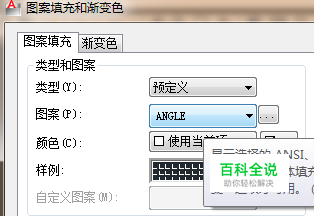

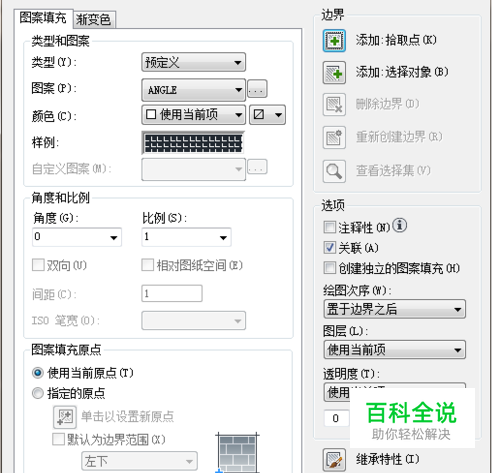

在这里找到你要填充的图案，这里以系统默认的为例。填充图案有2种方法，即下图所示。下面介绍这2种方法。
04

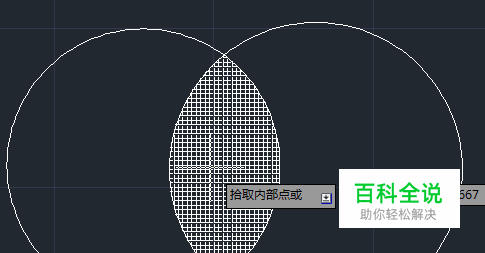

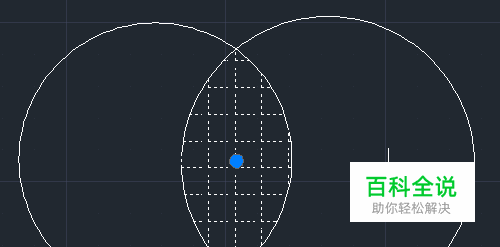

添加拾取点。选择添加拾取点，将鼠标移动到你要填充的区域，出现下图情况，单击一下鼠标，然后按回车，弹出对话框，直接确定。
05

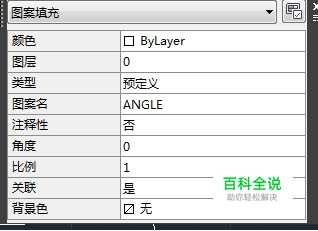

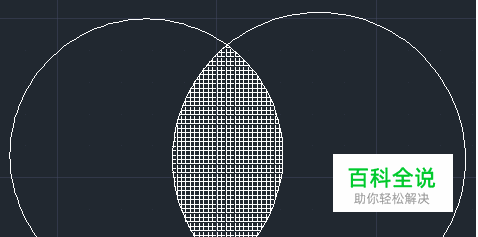

填充效果就出来了，但是由于比例不协调，看起来密密麻麻，现在进行修改，单击填充的图案，弹出下图
06

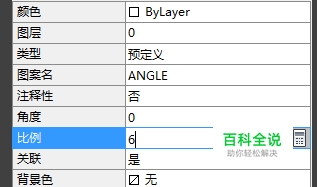

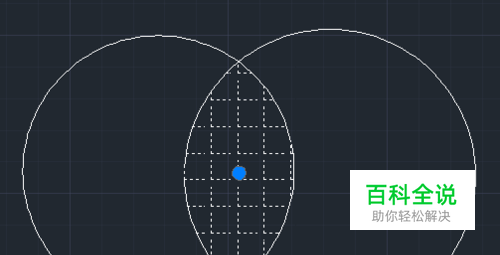

找到比例，把1改大，比如5，7，9等，这里改为6，按回车。图案清晰可见
07

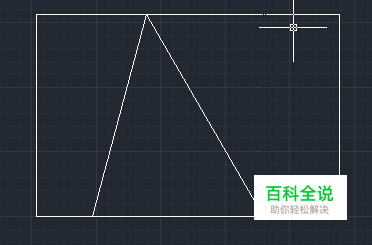

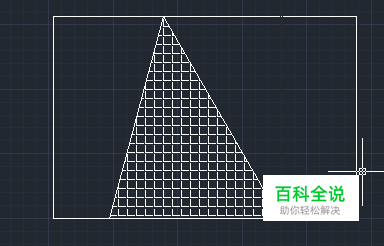

第二种填充方法添加选择对象。简单解释一下，以下图为例，加入你要在图中的三角形填充图案，你就要选择构成三角形的那三条线段，最后按回车，确定。这种方法不常用，它只适合一部分图。
