Inventor结构受力分析方法
Inventor软件的结构受力分析的步骤方法
操作方法
- 01

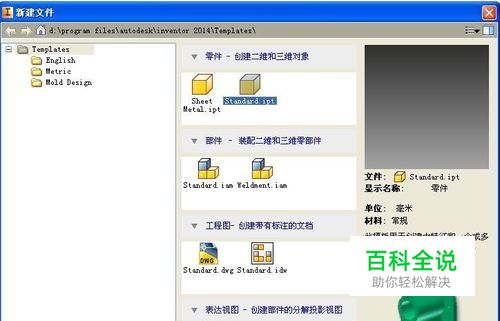

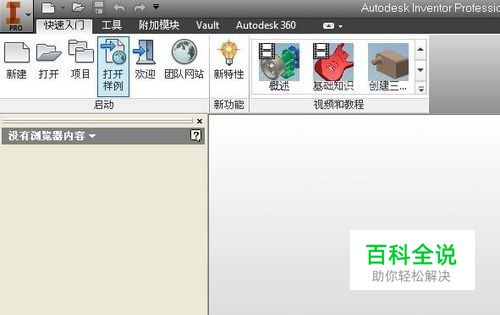

第一步，打开Inventor软件，新建一个模板，选择标准模板零件，创建。
- 02
第二步，创建你需要设计的结构零件，这里制作一个简单的零件作为例子，操作步骤方法都是一样的，需要你自己体会。
- 03

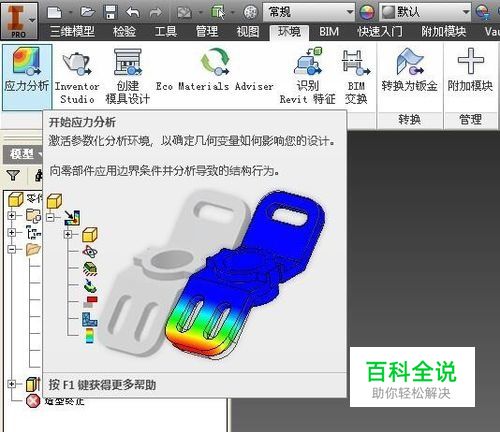

第三步，选择环境工具栏，应力分析选项点击开。
- 04

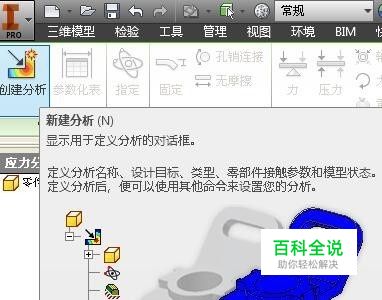

第四步，点击创建分析，弹出新建分析对话框，此结构选择静态分析，点击确定
- 05

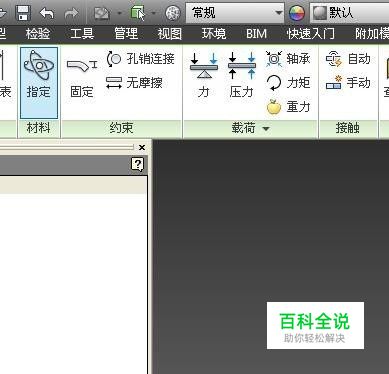

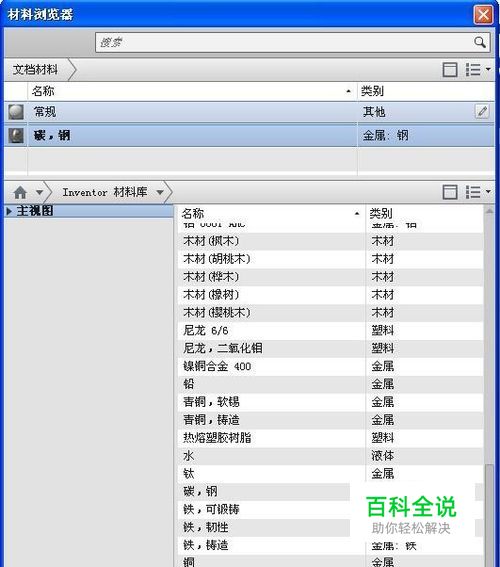

第五步，指定材料，打开材料库，添加碳钢材质。指定给当前材料，点击确定。
- 06

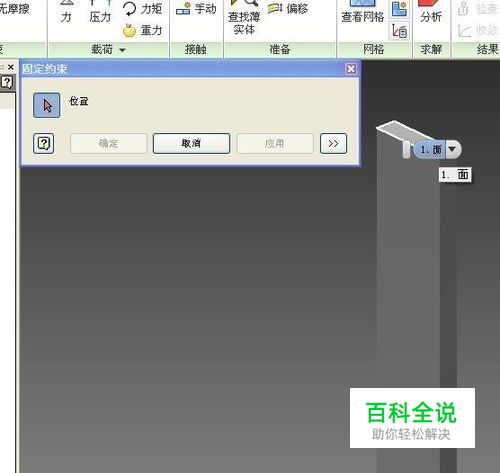

第六步，选择固定点，结构哪端固定就选哪个面。
- 07

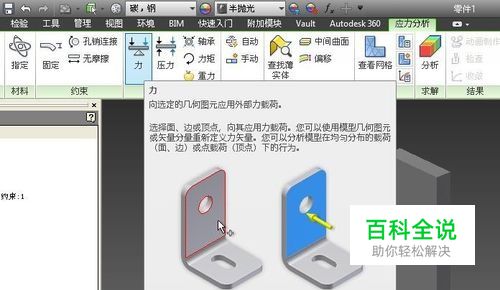

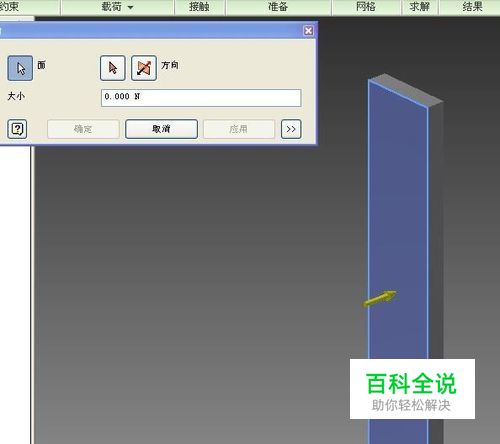

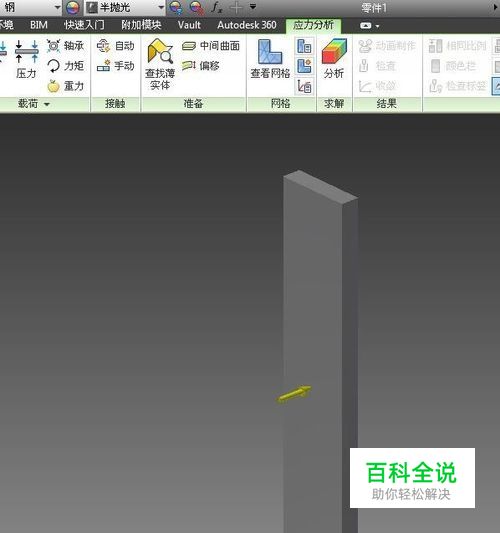

第七步，添加力，哪个面受力就添加到哪个面。此时图中会显示力的方向。此处输入一吨的力，就是10000N。
- 08

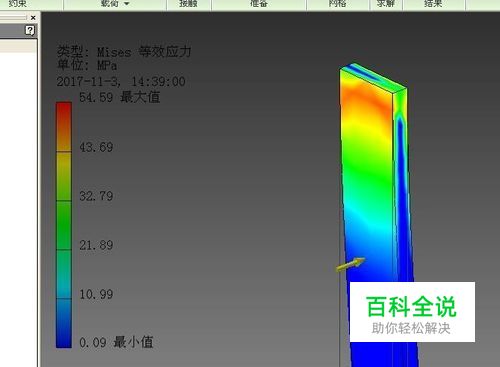

第八步，点击分析，弹出分析对话框，点击运行。软件自动计算分析。分析完成，就能看到最大应力值在哪个区域。默认红色区域为受应力最大。
