液晶显示器电源通用模块详解
操作方法
- 01

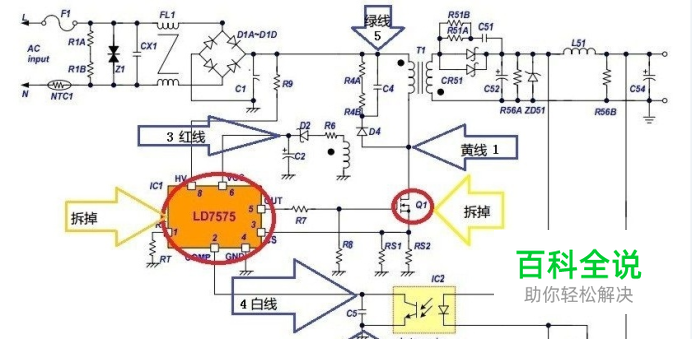

一、模块照片： 二、引脚定义 1 脚 黄线: DRAIN ,功率控制端, 接原来大功率MOS电源管D极。 2 脚 黑线 :GND, 模块地线300v, 接电容的负极，同一条线路上均可以。 3 脚 红线 :VCC , 模块供电端 ,接反馈绕组端整流后电容的正极，持续供电，电压在12-18V之间。 4 脚 白线 :FB , 稳压反馈, 接光耦4脚，请确认光耦3脚接热地，不是热地的话就把光耦短接到热地，同时把4脚外围电路断开。 5 脚 绿线： start 启动脚，接+300v电容的正极。 模块引脚接线原理图： 三、使用方法： 1. 拆掉原来板子上的电源芯片（一般8脚），和开关管（mos管） 2. 检查保险管、二极管等元件有无短路断路，300V电容有无鼓包，有问题就先更换 3. 检查负载端有没有短路 4. 接好模块对应的线路，并仔细检查没有接错，如果接错了会引起本模块炸裂 5. 装在原来的散热器位置，注意绝缘，不要短路的! 6. 通电，测量电压是不是输出，没有输出的话查原因 四、注意事项： 1. 使用本模块之前，请先检测冷端有没有短路，有短路的先维修好，如果电容鼓包了请先换掉，高压包电路短路的也先断开，没有上本模块之前，拆掉原来模块的电源芯片和mos管，这个时候原来开关管中间的电极对热地的电压要有300v左右的电压。 2. 光耦的3脚如果不是接热地，请把3脚接热地，同时把4脚外围的电路拆空，并把白线接到4脚的位置 五、故障排除 没输出：接线错误，不可以接错或者漏接，这样只能烧毁芯片，负载端确定没有短路的，光耦有没有问题。
