菜鸟网管:Cisco交换机最简单的划分VLAN方法

对于很多新人网管来说,划分VLAN时有些无从下手,尤其在很久没用或从没操作过时,更加有点担心会配错,其实你只要知道怎么登陆查看的命令即可,划分VLAN时完全可以不用记命令,如下是cisco交换机的划分教程。

操作方法

  • 01

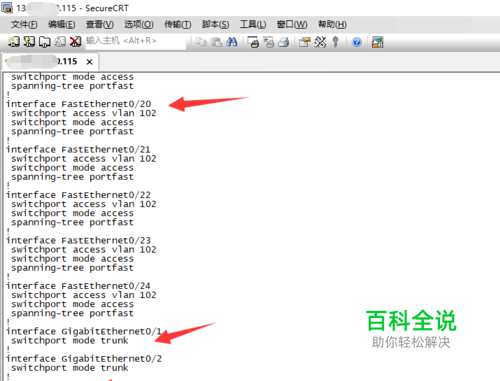

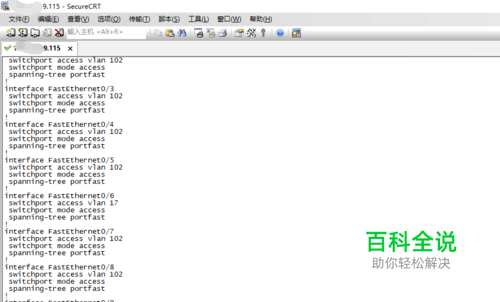

    首先Telnet上远程的交换机,输入账户名密码登录回车(交换机输入密码都不会有显示的),然后输入查看配置命令show run(如下第二图可查看所有VLAN及每个端口的VLAN)

  • 02

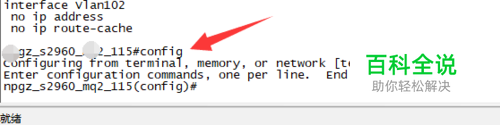

    输入config命令回车两次进入配置模式(如下图,若没有你要配的vlan则输入vlan XX添加vlan即可,退出命令exit)

  • 03

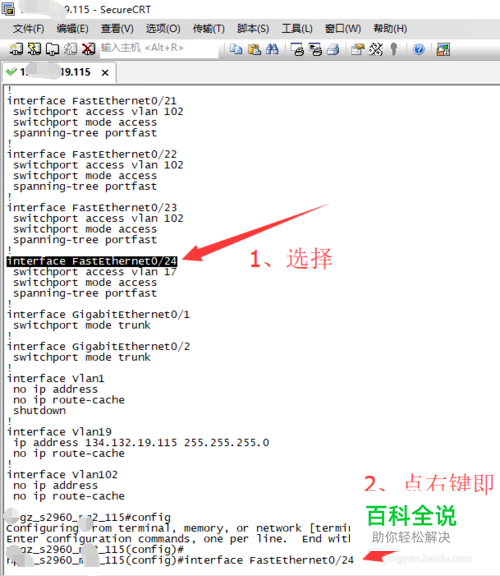

    复制粘贴步骤1命令查出的端口号然后粘贴或修改,再回车(一般交换机的命令模式下,选择即为复制,点右键为粘贴)

  • 04

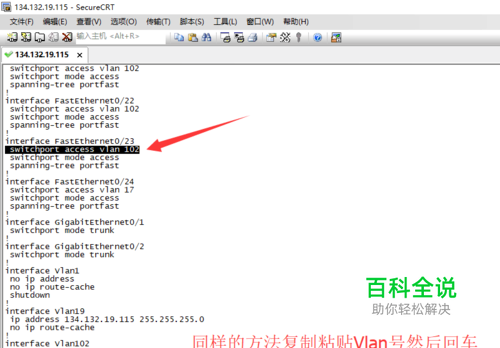

    同样的方法复制粘贴或修改vlan号回车即可配置成功(如下图)

  • 05

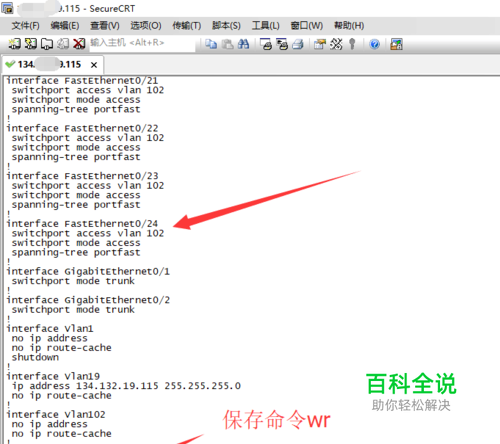

    输入exit退出配置模式,然后用步骤1的命令检查是否配置成功,最后记得保存,命令是write(简写wr),这样vlan就划分成功啦。
