CAD2014中阵列命令使用方法

CAD2014中阵列命令不同其他版本，我给大家简单介绍两种方式：一种是鼠标点击操作，另一种是快捷键操作。

操作方法

  • 01

    打开CAD2014，找到我们需要进行操作的界面，包括所需阵列项目和修改工具栏，我们以“圆”来做例子

  • 02

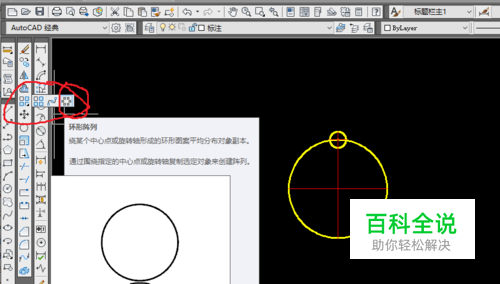

    点击鼠标左键不要松开，向右滑动鼠标，会出现阵列方式选项，选择最后的环形阵列

  • 03

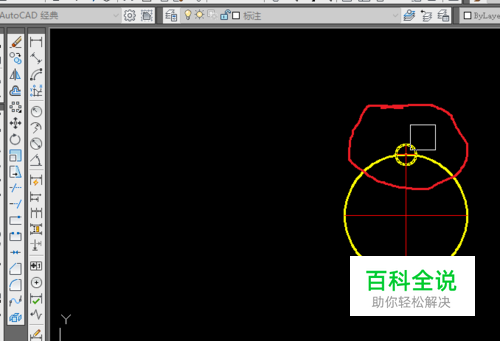

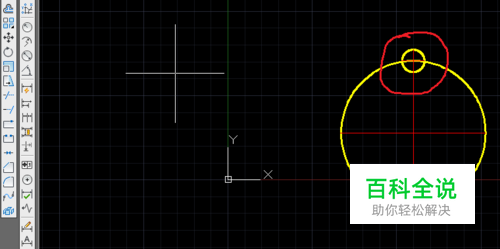

    选择所需阵列的对象，然后按“回车键”

  • 04

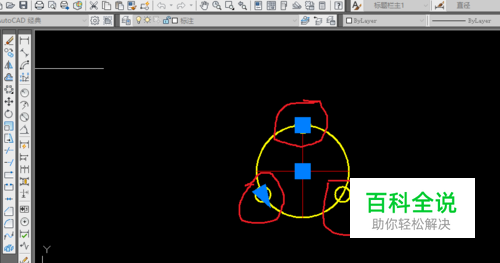

    选择对象后，我们会看到阵列默认数量为6个，我们可以点击“项目”进行修改 快捷键为“I”

  • 05

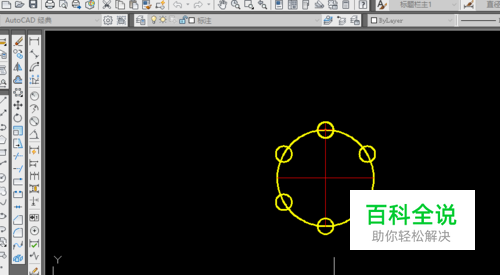

    点击项目后输入我们要阵列的数量“3”，然后按回车键，就出现“3”个圆，完成我们第一种方式操作

  • 06

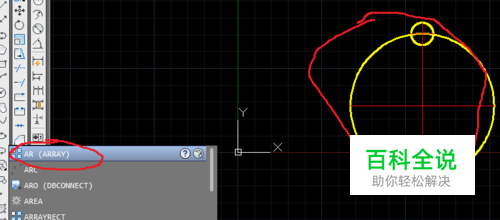

    6、7、8步为1、2、3步的第二种方式“快捷键”，在CAD界面输入“AR”,点击回车键

  • 07

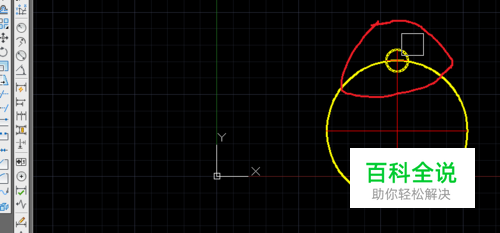

    选择所需阵列的对象，然后按“回车键”

  • 08

    出现阵列方式选择，我们输入“PO”点击回车键，剩下的步骤同第4、5步，完成操作
