MATLAB/Simulink仿真模拟正弦函数sin(x)+1
本文利用MATLAB/Simulink仿真模拟正弦函数sin(x)+1，其中在Source Library中找到Sine Wave和Constant模块，在Math Operations Library中找到Sum模块，在Sinks Library找到Scope模块，就要可以实现MATLAB/Simulink对正弦函数sin(x)+1的仿真模拟。
操作方法
- 01

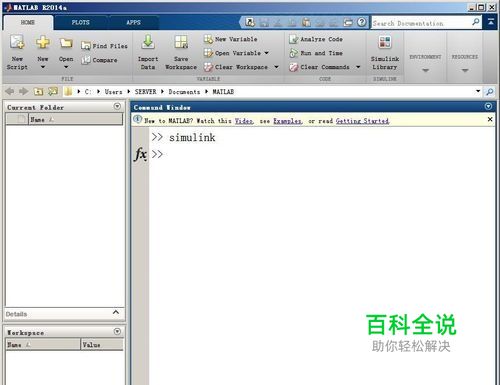

第一，启动MATLAB，在命令行窗口（Command Window）输入simulink然后回车。
- 02
第二，此时弹出Simulink Library Browser，然后点击File->New->Model.
- 03

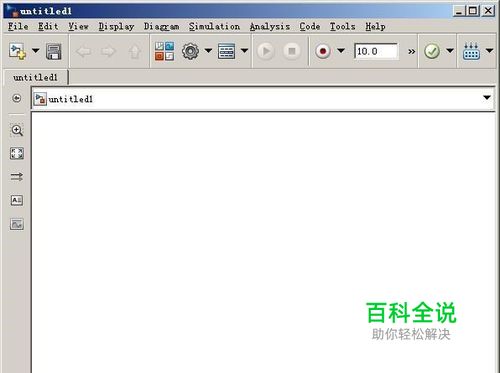

第三，此时弹出建模区（默认名称为untitled）。
- 04

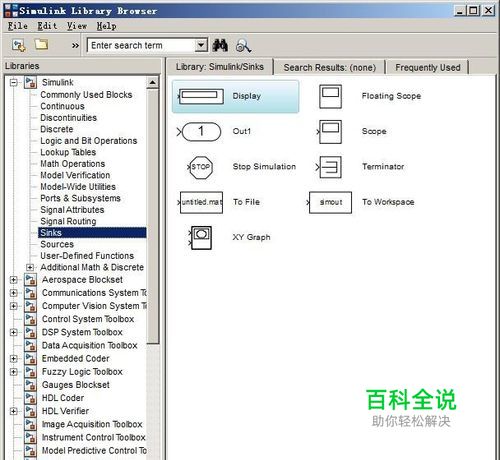

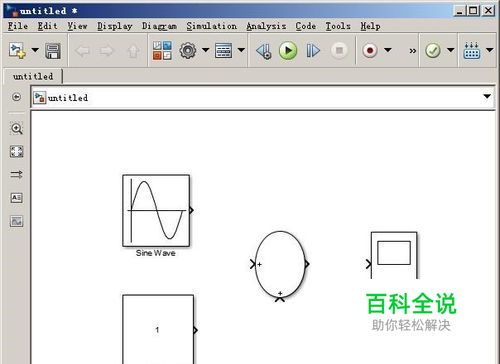

第四，在第二步的Simulink Library Browser中找到Source Library，并将Sine Wave和Constant模块拖到建模区，再找到Math Operations Library，并将Sum模块拖到建模区，再找到Sinks Library，并将Scope模块拖到建模区。如下图。
- 05

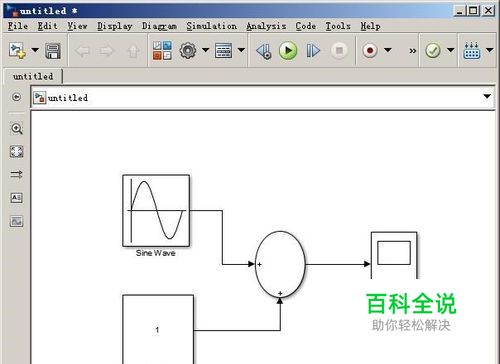

第五，将鼠标移动到各个模块上，并将输出与输入端连接起来。如下图。
- 06

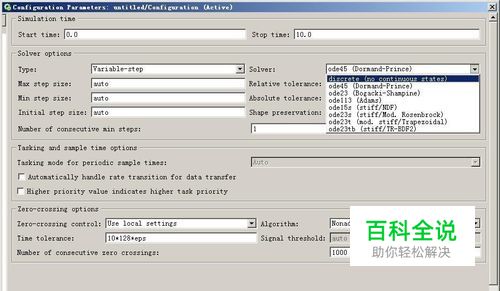

第六，点击工具栏中的Simulation->Model Configuration Parameters，将Solver中的ode45(Dormand-Prince)设置为discrete(no continuous states)。
- 07

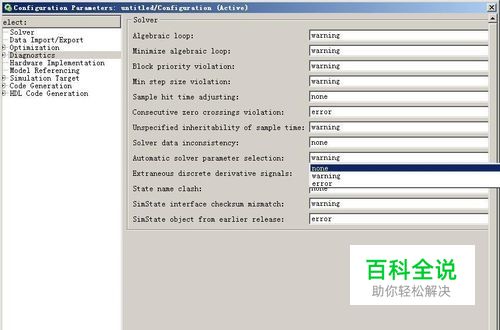

第七，再将Diagnostics中的Automatic solver parameter selection设置为none.
- 08

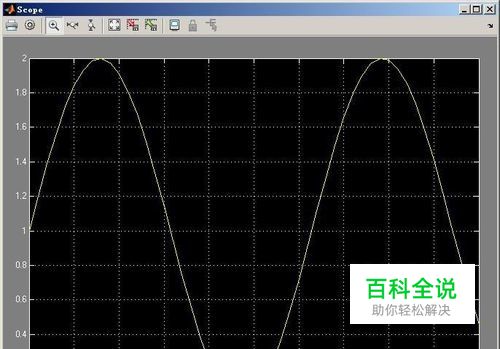

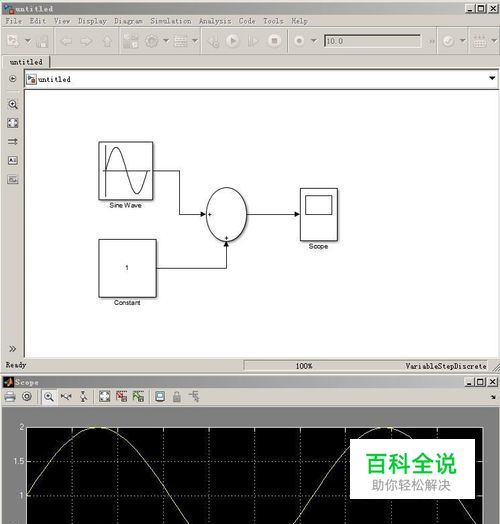

第八，然后点击File->Save保存该模型（untitled.slx），再点击Simulation->Run运行该模型。保存和运行应该都没有问题，最后点击Scope，并点击Scope工具栏中的Autoscale，得到如下正弦函数sin(x)+1的图形。
