CAD如何绘制圆角矩形

CAD是一款功能强大的工程绘图软件，使用该软件我们可以绘制各式各样的平面图纸，该软件操作简单，非常容易上手，下面我们就来使用该软件看看如何绘制圆角矩形的吧。

操作方法

  • 01

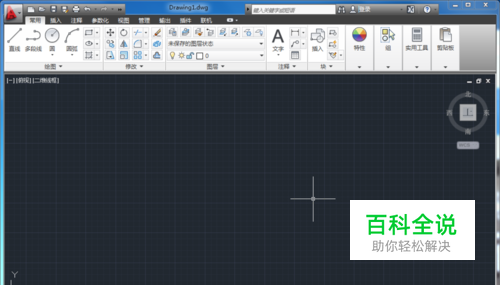

    打开CAD 这款软件，进入CAD的操作界面，如图所示：

  • 02

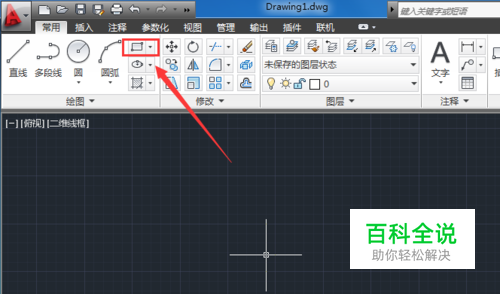

    在这个界面内找到矩形工具，如图所示：

  • 03

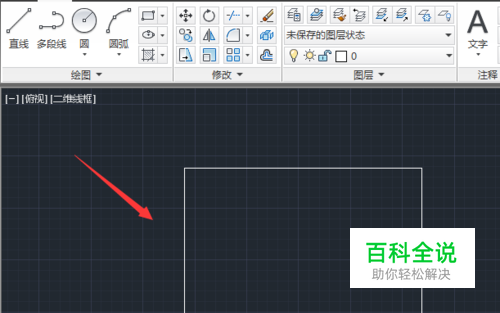

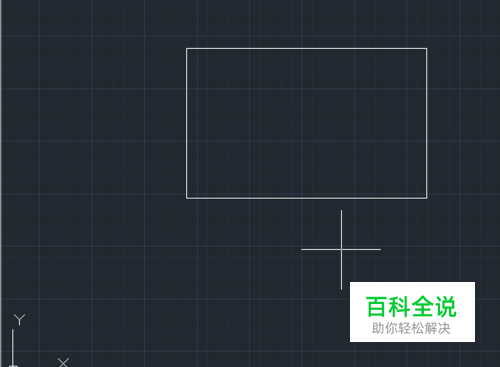

    点击矩形工具，在绘图区域里绘制一个矩形，如图所示：

  • 04

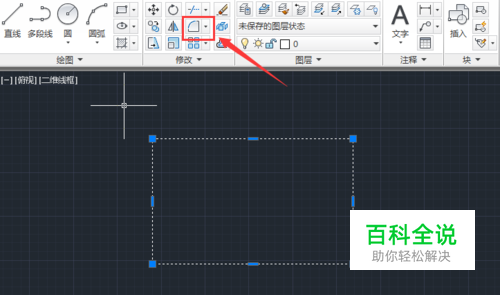

    选择矩形，在上面的菜单区找到圆角工具，如图所示：

  • 05

    选择圆角工具后，在命令行里输入R命令，如图所示：

  • 06

    输入R命令后，按下回车键，再在命令行里输入45，如图所示：

  • 07

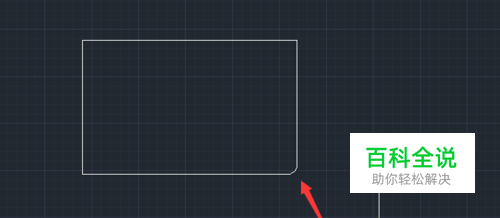

    输入45后，按下键盘上的回车，依次选择一个直角的两边，就可以看到直角变成了圆角，如图所示：

  • 08

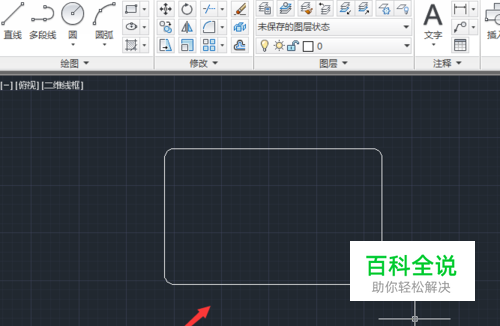

    重复以上的操作，就得到了圆角矩形了，如图所示：
