Cad中怎么设置标注样式

2024-03-20 00:28:25

使用Cad绘制图，肯定会涉及到标注问题。Cad软件本身提供了默认的标注样式，不过这个肯定不可能适用于全部的用户。这里介绍一下设置标注样式的方法。

操作方法

01

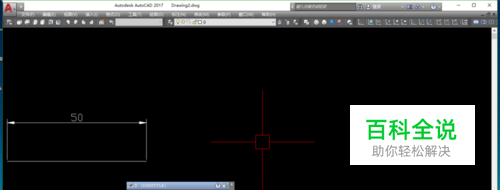

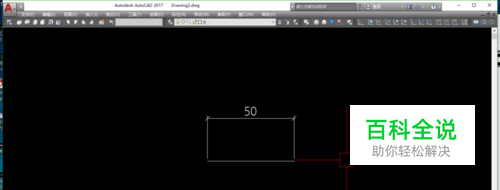

新建一个dwg文件，我们可以在其中绘制一个标注。当然，为Cad默认的标注样式。
02

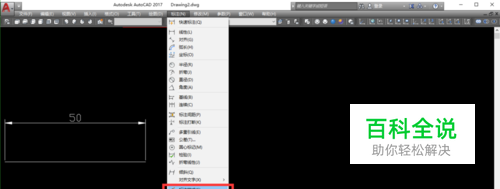

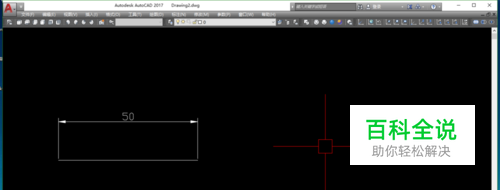

要自己设置标注样式的话，可以点击“标注”-“标注样式”，或者命令行输入“D”-“空格”。
03

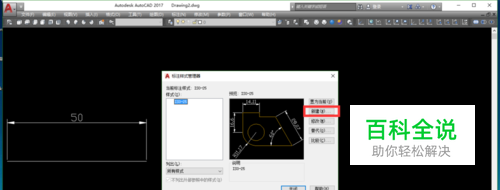

进入“标注样式管理器”，这里可以看到软件的默认标注样式“ISO-25”，也可以在右侧看到“ISO-25”的预览图，点击“新建”。
04

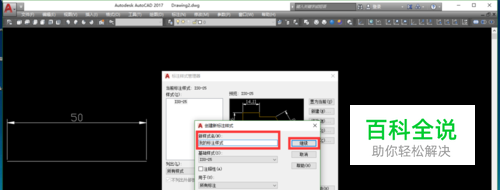

会弹出“创建新标注样式”对话框，输入新样式的名称。这里“基础样式”里面为“ISO-25”，意思是我们创建的新标注样式是在ISO-25的基础上修改的。
05

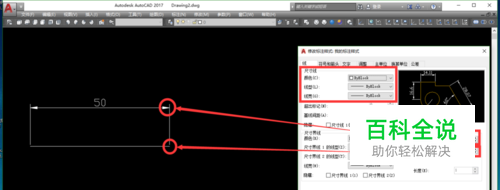

在“修改标注样式”中，可以设置尺寸线的颜色、线型、线宽。“超出尺寸线”是指：竖线超出标注的横线的距离；“起点偏移量”是指，标注的线离被标注图形的距离。
06

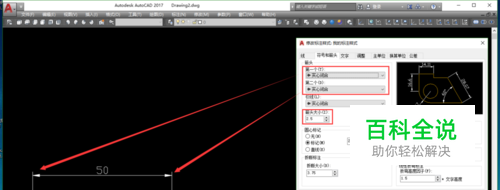

“符号和箭头”中，可以设置标注箭头的样式。可以左右不一样（不过应该不常用），还可设置标注箭头的大小。
07

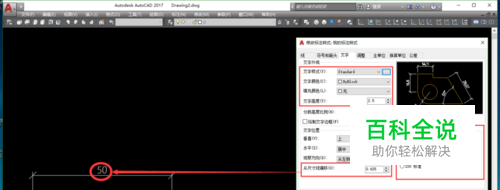

在“文字”中，可以设置文字的样式，点击有省略号的那个按钮即可进入设置。同时可设置文字的高度。“从尺寸线偏移”是指：标注文字和标注横线之间的距离。另外，还可以设置文字位置及文字的对齐方式
08

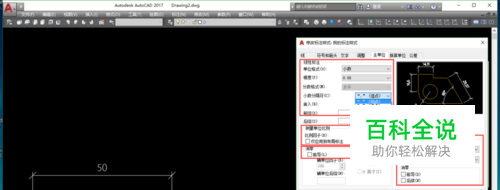

在“主单位”中，可以设置标注的精度，也就是标注文本精确到小数点后的位数，设置小数的分隔符，软件默认是逗号，我们可以改为常用的“.”。“消零”是指去掉标注文字中占位的数字0。
