cad使我们常用的画图纸软件，比如说室内设计、园林景观设计、工装设计以至于一个家具设计，这些都是需要cad软件来画出图纸。当然在图纸绘制过程中，我们会对图纸进行一些标注，比如尺寸标注、文字标注等。那么我们如何在cad图纸中输入文字呢？

操作方法

01

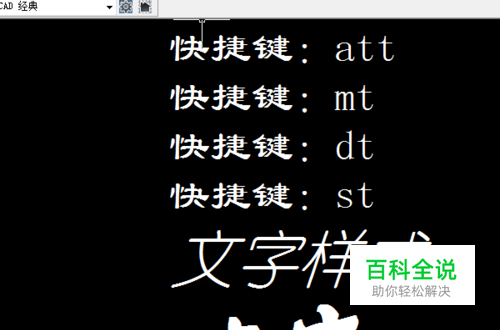

cad的文字输入方式有几种： 1、快捷键："att" 属性文字样式。这个主要针对于对文字没有字体、效果等特殊要求的，这个用起来比较方便快捷一些。 2、快捷键：”mt"这个对文字可以进行字体设置的、高度设置以及加粗，倾斜等样式设置。比较常用的。 3、快捷键："dt"这个主要是针对于特殊要求的，比如我要将打出来文字倾斜10度，还可以设置高度，这个较少用。 4、快捷键："st"主要是设置文字样式的，包括文字高度、字体、效果等设置。
02

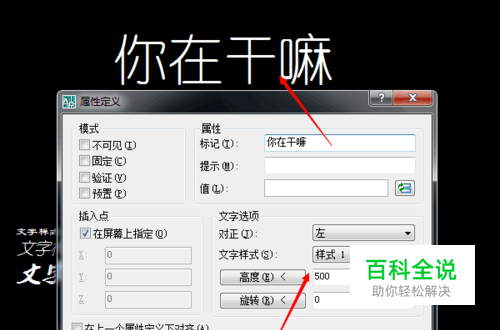

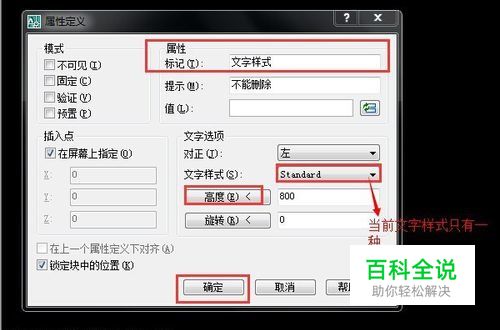

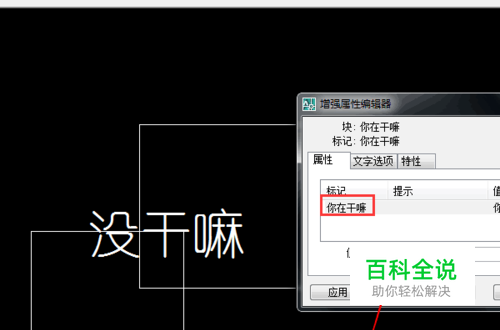

快捷键："att" 属性文字样式。首先我们打开一个cad空白文件。输入快捷键“ att”，弹出一个窗口，上面可以输入文字，提示语。以及文字样式设置、高度设置。（如图）当文字输入好后，我们要进行更改，只需要双击,就会弹出窗口，修改其内容就行，但注意它不能更改文字高度。
03

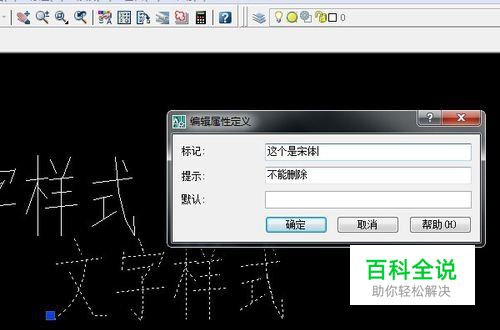

at快捷键t,这个文字输入过后，将它和文字组成块时。它依然可以点击编辑进行文字修改。
04

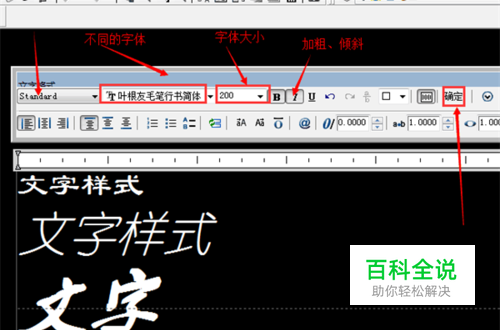

快捷键：”mt"直接输入快捷键 mt，如图在任意地方点击一下就会弹出一个窗口。上面可以根据自己的要求来设置字体、大小之类的。
05

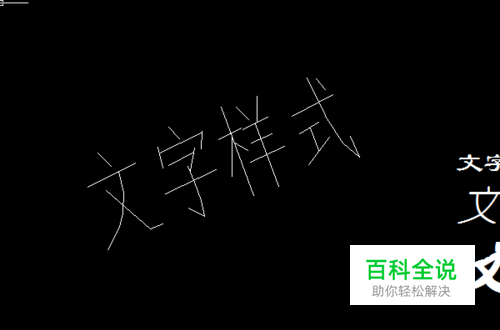

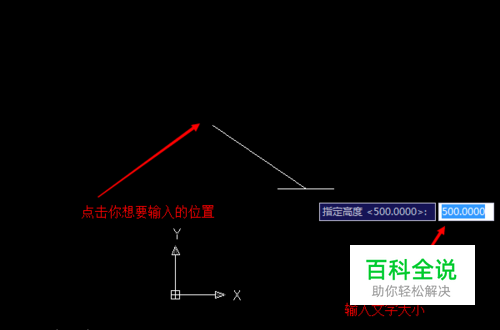

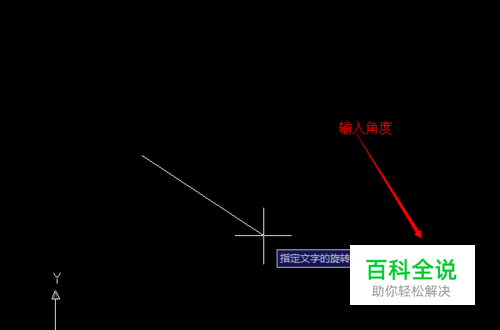

快捷键："dt直接输入快捷键“dt",点击一个点，然后输入文字大小，比如500mm,在输入倾斜角度，比如说20度，会得到如图的内容
06

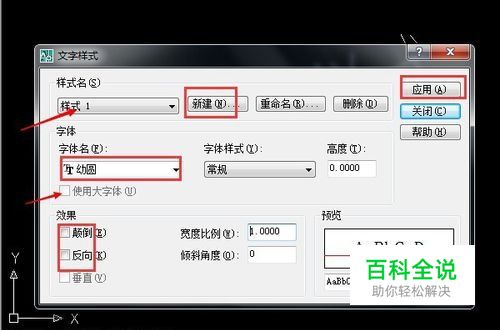

快捷键："st"设置文字样式输入快捷键”st",会弹出一个窗口，新建一个文字样式。如图可以设置字体、大小。注意在设置的时候取消勾选“大字体”。
07

当我们设置文字样式之后，你在输入“att"或者”dt",它出来的字体就是我们设置的字体了。
