直齿轮画法proe5.0实现的详细教程
齿轮的传动方式是重要的机械传动方式之一，在实际生活中运用非常广泛，具有结构紧凑很稳定等等优点，这里我就来介绍如何实现参数化的直齿轮。
操作方法
- 01

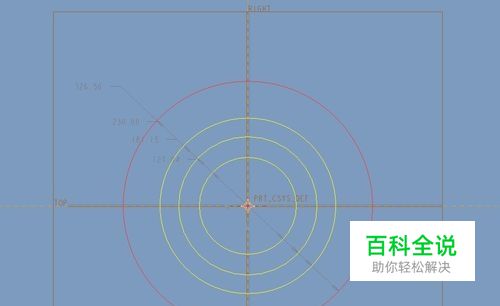

首先我们需要在草绘平面上绘制四个圆，分别表示齿顶圆，基圆，分度圆和齿根圆。具体效果如下图所示。这里是以front平面作为草绘平面来设计实现的，先不用管具体参数，会在后面来设置的。
- 02

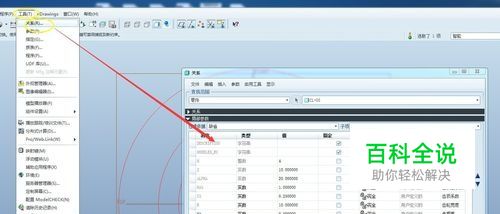

现在就需要在工具->参数中输入如下的参数，这些参数是实现下面步骤的基本，也是参数化齿轮的基本了。
- 03

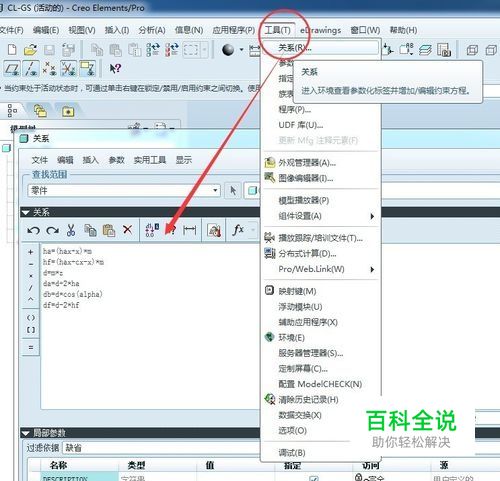

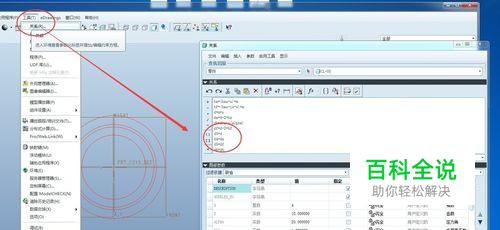

现在给参数来设置关系，确定每个圆之间之间关系，具体的关系为： ha=(hax+x)*m hf=(hax+cx-x)*m d=m*z da=d+2*ha db=d*cos(alpha) df=d-2*hf 如下图可以看到详细的操作步骤
- 04
这四个圆默认的半径为d3,d4,d5,d6,分别对每个圆构建如下的关系式， d3=d d4=da d5=df d6=db 下图是详细的步骤，可以参考。构建好了之后就需要重新计算就得到我们创建的效果了。
- 05

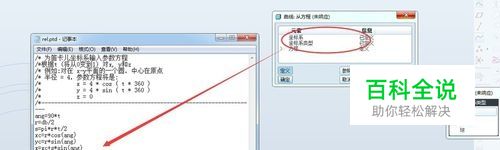

既然我们已经创建了齿顶圆，基圆，分度圆和齿根圆了，现在就需要来创建渐开线，具体步骤如下，插入->模型基准->曲线，从方城来创建。在方城中输入如下的代码： ang=90*t r=db/2 s=pi*r*t/2 xc=r*cos(ang) yc=r*sin(ang) x=xc+s*sin(ang) y=yc-s*cos(ang) z=0
- 06

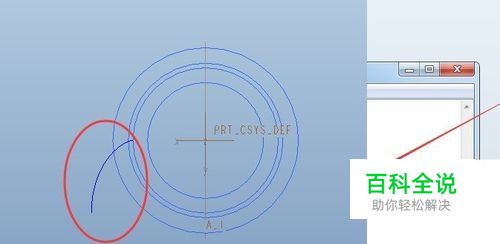

上一步的坐标系就选择默认的左坐标系了，坐标系的类型是笛卡尔坐标系，输入上面的方程式，保存起来确定就好了，具体的效果图如下：
- 07

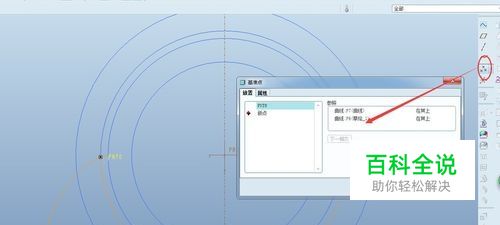

获取渐开线和分度圆之间的点，插入基准点，这里是pnt0，具体细节如下图所示。
- 08

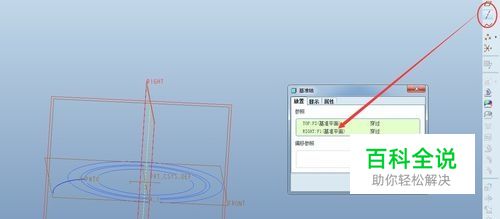

在top和right平面之间创建一个轴，这里的轴名称为A_1，下图效果如下
- 09

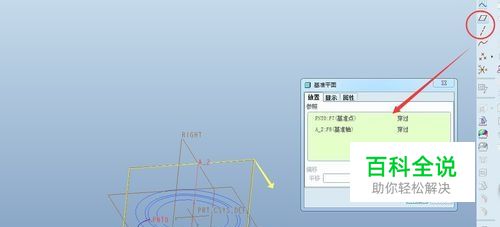

创建一个基准平面，通过上面我们创建的轴和点，这里创建的平面为DTM1
- 10

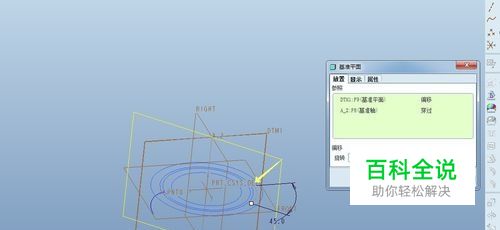

过平面DTM1创建如下的平面，偏移角度为360/（4*z）,具体的效果如下图所示，现在我们的渐开线也已经绘制完成了。然后通过这个平面镜像渐开线，之后就得到了齿轮的面，有了线就好做齿轮了、
