cad怎样保存为PDF

2024-03-22 22:35:40

在使用CAD需要将绘制好的图形交给领导审阅，往往领导的电脑里没有安装CAD，此时该怎么办呢，下面我们就来看看cad怎样保存为PDF文件，这样即使没有安装CAD同样可以查看文件。

操作方法

01

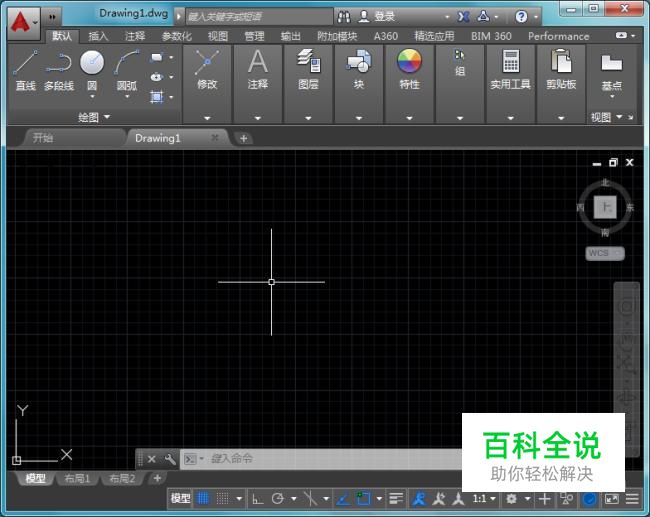

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

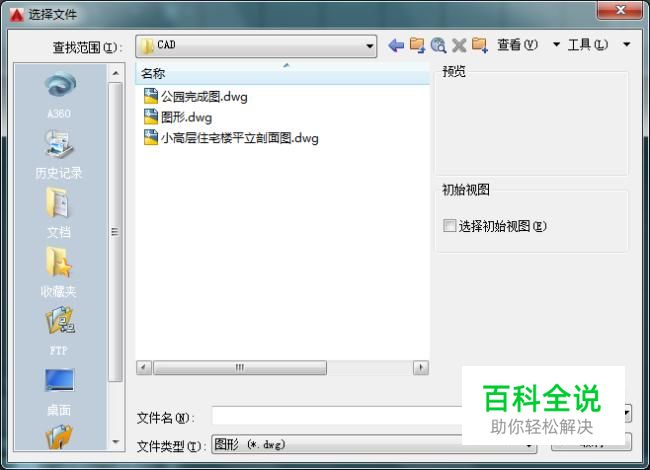

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
03

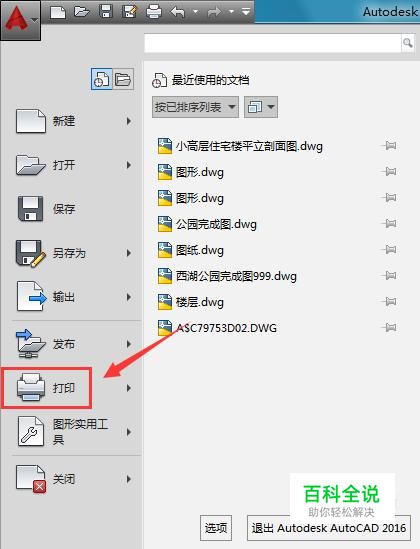

在该界面找到开始菜单下的打印选项，如图所示：
04

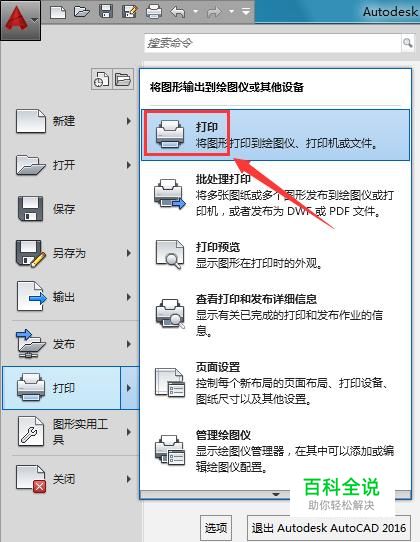

点击打印选项，在其子级菜单里找到打印选项，如图所示：
05

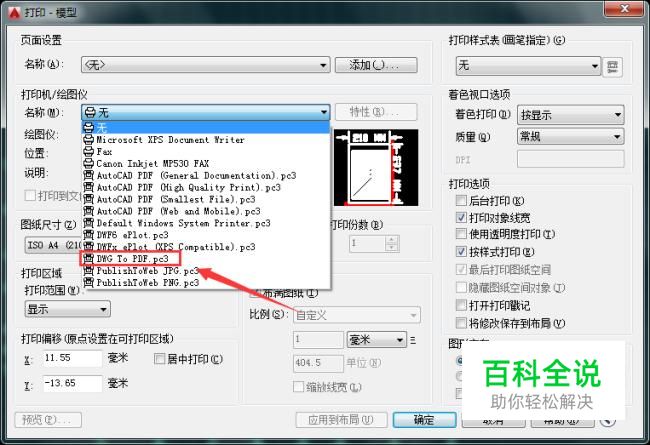

点击打印选项，在弹出的对话框内选择DWG To PDF.pc3选项，如图所示：
06

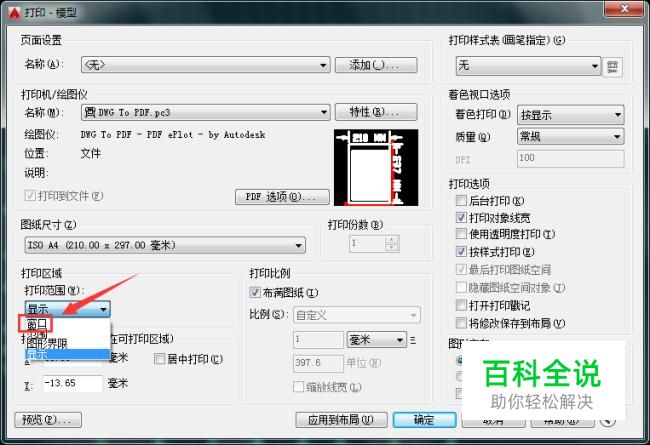

在在打印范围里找到窗口选项，如图所示：
07

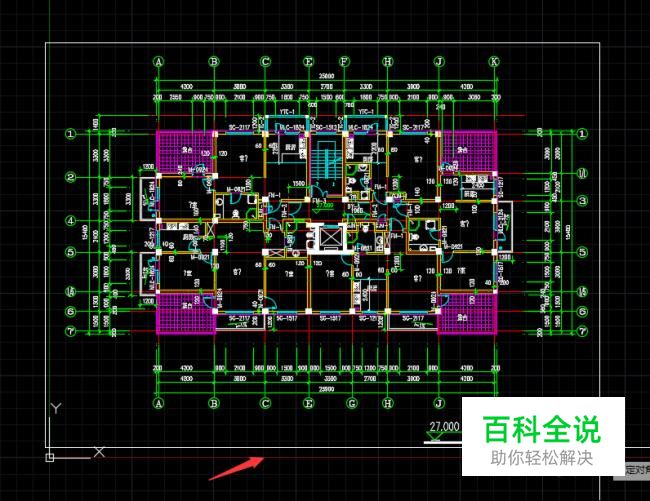

点击窗口选项，进入绘图区里，在绘图区里选择图形的范围，如图所示：
08

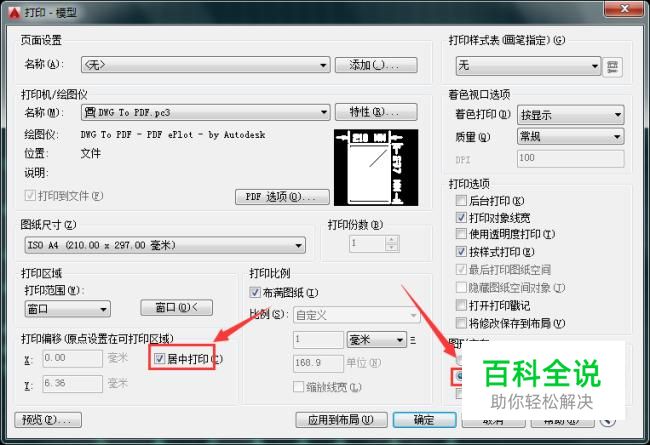

选择好范围后，点击鼠标右键回到打印设置里，勾选居中打印选项，并设置为横向，如图所示：
09

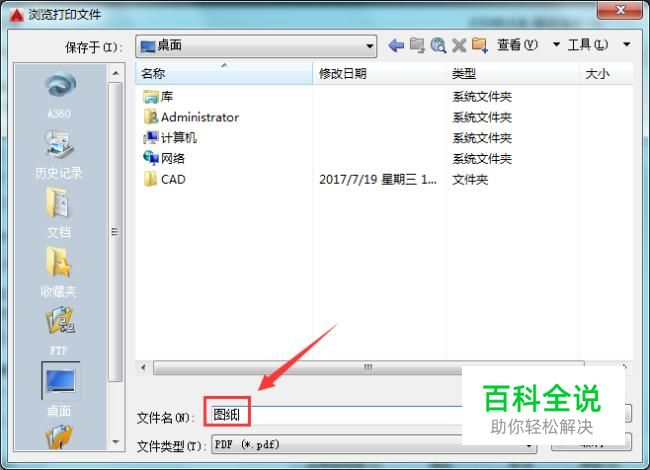

设置好后点击确定弹出浏览打印文件对话框，在该对话框内给文件起个名字，如图所示：
10

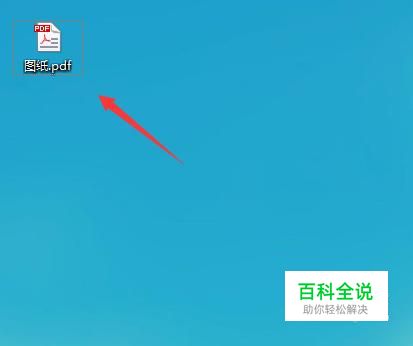

起好名字点击保存，可以看到我们的PDF文件就生成了，如图所示：
