远程视频监控

操作方法

• 01



• 02

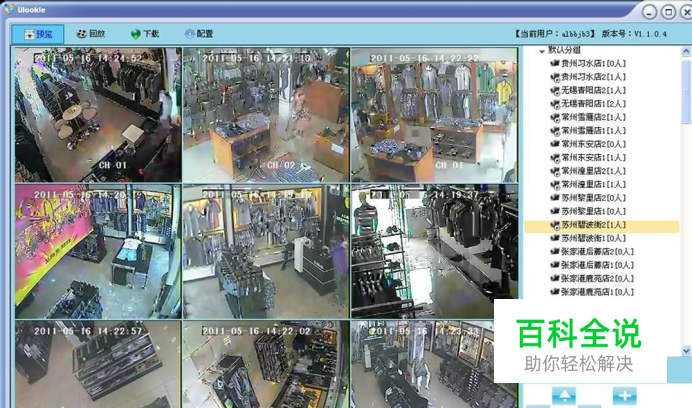

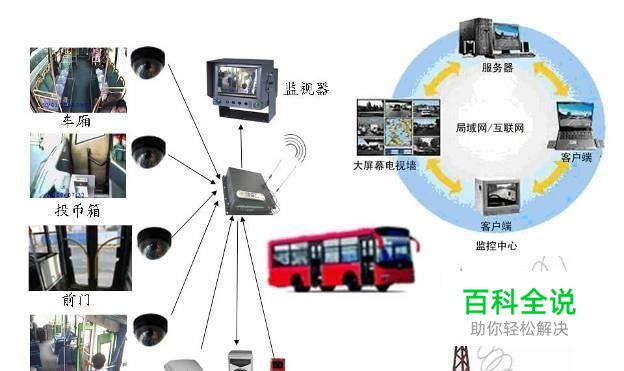

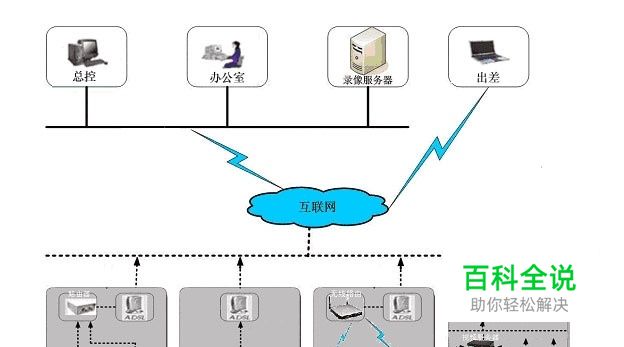

  远程视频监控系统，就是通过标准电话线、网络、移动宽带及ISDN 数据线或直接连接，可达到的世界任何角落，并能够控制云台/镜头、存储视频监控图像。远程传输监控系统通过普通电话线路将远方活动场景传送到观看者的电脑屏幕上，并具备当报警触发时向接收端反向拨号报警功能。系统由"监控"主机和接收软件两部分构成，用户自备的设备包括：摄像机、一台普通PC、宽带线路。 1、问：什么是硬盘录像机？ 答：DVR即是Digital Video Recorder——数字视频录像机或数字硬盘录像机，我们习惯上称为硬盘录像机。 它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，而且在价格上也逐渐占有优势。 DVR采用的是数字记录技术，在图像处理、图像储存、检索、备份、以及网络传递、远程控制等方面也远远优于模拟监控设备，DVR代表了电视监控系统的发展方向，是目前市面上电视监控系统的首选产品。 在选购硬盘录像机时，特别要注意产品所说的网络监视功能是局部网内固定IP连接还是广域网的动态I 2、问：硬盘录像机的用途和分类。 答：硬盘录像机的主要用途是将前端设备（如摄像机）传送过来的图像模拟信号转变成数字信号，经压缩后存储在硬盘，一般分为PC式和嵌入式。 3、问：什么叫MPEG？ 答：它是由ISO（国际标准化协会）与IEC（国际电子协会）于1988年联合成立的组织，其主要工作是致力于运动图像（MPEG视频）及其伴音编码（MPEG音频）的标准化工作。 4、问：MPEG系列版本共有哪几种？ 答：MPEG至今共有5个版本：MPEG-1、MPEG-2、MPEG-4、MPEG-7和MPEG-21。其中MPEG-1、MPEG-2应用比较广泛，而MPEG-4虽已推出两年，但它的应用直到最近才活跃起来。MPGE-7和MPEG-21则属于今后的标准。 5、问：MPEG-1的应用有哪些？ 答：MPEG-1制定于1992年，是针对1.5Mbps以下数据传输率的数字存储媒体运动图像及其伴音编码设计的国际标准,主要应用于CD-ROM(包括Vdieo-CD、CD-I等)存储彩色的同步运动视频图像,它的目的是把221Mbit/S的N制图像压缩到1.2Mbit/s,压缩率为200:1。使用MPEG-1压缩算法，可将一部120分钟的电影压缩到1.2GB左右，因此广泛应用VCD制作，目前90%以上VCD都是用MPEG-1格式压缩的。 6、问：MPEG-2的应用有哪些？ 答：MPEG-2于1996年推出，主要用于解决多媒体传输问题。在宽带上传输的图像质量能达到电视广播甚至HDTV的标准，支持更广的分辨率和比特率范围，成为数字图像盘（DVD）和数字广播电视的压缩方式。它可以将一部120分钟的电影压缩到4-8GB，提供低音声道和多达7个伴音声道。 7、问：MPEG-3标准为何没有制定？ 答：由于MPEG-2的出色性能已能适用于HDTV，因此MPEG-3标准并未制定。我们通常所说的MP3指的是MPEG Layer3,只是MPEG的一个音频压缩标准。 8、问：MPEG-4的应用有哪些？ 答：MPEG-4公布于1999年1月，随后于12月公布了第二版。MPEG-4的正式ISO命名为ISO/IEC14496。MPEG-4的最大创新在于赋予用户针对应用建立系统的能力，而不仅仅使用户面向应用的固定标准。MPEG-4将集成尽可能多的数据类型，使我们第一次有可能建立个性化的视听系统。 9、问：MPEG-4与MPEG-1、MPEG-2相比较，优势在哪些地方？ 答：与MPEG-1、MPEG-2相比，不仅在压缩算法和磁盘空间的应用上占有优势，而且随着时间的推移，技术上也会更加成熟。假如你带一群 10、问：最新的MPEG数字压缩格式是什么？ 答：MPEG组织最新将批准一项新的数字压缩格式，称为H.264，是由美国和欧洲标准组织合作组建的“联合视频小组”创建的，作为MPEG-4标准的第10部分。它比MPEG-4的视频格式在性能的方面提高33%，可以加快互联网和无线视频点播服务的传输速度。 11、问：什么是H.261、H.263标准？ 答：1984年，国际电报电话咨询委员会（CCITT）第15研究组建立了一个专家组，专门研究电视电话和会议电视的编码标准，并于1990年12月正式通过了传输率在P×64kb/S(P=1、2……30）的视听业务编解码CDELC H.261标准。这个标准主要是针对通过电话线的会议可视、可视电话以及其他多媒体通信提出的。H.263视频编码标准是1996年公布的极低码率编码标准之一，它是H.324系列建议中的视频编码部分。 12、问：我司OSCAL DVR的主要技术参数有哪些？ 答：OSCAL2000采用的视频压缩格式为H.264，所以能做到目前最佳的网络传输效果画面回放效果。视频服务器 从某种角度上说，视频服务器[1]可以看作是不带镜头的网络摄像机，或是不带硬盘的DVR，它的结构也大体上与网络摄像机相似，是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的服务器所构成。视频服务器将输入的模拟视频信号数字化处理后，以数字信号的模式传送至网络上，从而实现远程实时监控的目的。由于视频服务器将模拟摄像机成功地“转化”为网络摄像机，因此它也是网络监控系统与当前CCTV模拟系统进行整合的最佳途径。 视频服务器除了可以达到与网络摄像机相同的功能外，在设备的配置上更显灵活。网络摄像机通常受到本身镜头与机身功能的限制，而视频服务器除了可以和普通的传统摄像机连接之外，还可以和一些特殊功能的摄像机连接，例如：低照度摄像机、高灵敏度的红外摄像机等。 目前市场上的视频服务器以1路和4路视频输入为主，且具有在网络上远程控制云台和镜头的功能，另外，产品还可以支持音频实时传输和语音对讲功能，有的视频服务器还有动态侦测和引发事件后的报警功能。 目前视频服务器还只能做到MP4压缩，相对与采用H264压缩技术的网络硬盘录像机来说，占用的带宽大一些。网络摄像机 网络摄像机 就是拥有独立的IP地址和嵌入式的操作系统从而实现网络监控的智能化产品。 它可以通过LAN、DSL连接或者是无线网络适配器直接连接到网络上。 网络摄像机，包括一个镜头、光学过滤器、影像感应器、数字化压缩控制器以及嵌入式操作系统。新型的 网络摄像机 还能够配备其它更高级的功能如动态监测功能。 元件组成 网络摄像机首先采集图像（这些图像可以被视为由不同波段的光组成），然后把它转换成光电讯号。这些光电讯号随之被网络摄像机从模拟状态转换成数字模式，经过压缩处理后，然后被传送到网络上。 摄像机镜头聚焦影像到影像传感器(CCD)。在这些影像资料到达CCD之前它们先要通过光学滤镜，这个过程过滤掉一些红外光，使得只有合适的光线才可以被显示出来。CCD之后把这些由光讯号组成的信息转化成电信号。然后，这些电信号被转换为数字讯号在网络上进行传输。 网络摄像机的控制芯片就扮演着这样一个摄像机控制器的功能，它同时管理着曝光、白平衡、影像清晰度以及与图片质量有关的其它方面。 它还包括一个视频压缩元件，其功能是把这些数字影像资料压缩到包含尽量少的数据信息，从而实现网络上的高效传输。 摄像机的以太网连接通过以太网控制芯片得以实现 -- 这个芯片是用来连接外围设备到网络的最佳解决方案。该芯片包含一个32位的CPU, 10/100兆位的以太网连接, 先进的直接存储方式和通用性较强的 I/O 接口。 CPU, 闪存和动态存储器就是网络摄像机的大脑与心脏;有着微型计算机的功能，并且它也是特别为网络应用而设计的。它们共同处理摄像机与网络之间的交流。各种设备的优缺点 远程网络监控的实现首先要解决的问题的1、是否具备网络；2、带宽；3、希望同时传输几路摄像机的画面；4、是否要求画面实时、是否要求监听；5、传输过来的画面质量要求；6、是否要在同一个屏幕同时看几个分离较远的分支机构的画面；7、是否要级联，比如区看街道级、市级看区级、省级看市级。 根据实际情况进行设计，才能得到最理想的解决方案。 硬盘录像机解决了长时间录像的问题，彻底地取代了传统录像带录像机，同时有的已经具备远程网络传输功能；视频服务器和网络摄像机都完全依赖网络，不允许网络有一点的停顿，否则将什么也看不到什么也录不到。 在实际需求中，有很多并不需要录像和并不需要实时监视的情景，在摄像机数量只有几个的的情况下，选用网络摄像机，可以做到最低的投入。 较大规模的远程视频监控的传输系统往往采用租用线路的方式（或直接使用宽带接入，如ADSL、LAN、VPN等等），使用租用线路组建的广域网的带宽往往会低于局域网100M的带宽，当局域网多个用户通过广域网去访问实时的视频流时，广域网的带宽是一个瓶颈。 五个视频服务请求任务发送给局域网内的流媒体服务器，由流媒体服务器通过广域网获取视频流，同时转发给五个请求的用户，这样可节省5倍的带宽资源。一个流媒体服务器可并发响应多个用户的请求，当不同级的监控中心配置了流媒体服务器后，上级的流媒体需要可经过下级的流媒体服务器进行转发。 在大规模的广域网集中监视需求中，也可以采用将流媒体服务器放在电信机房，然后由电信机房拉专线到监视中心。 网络远程监控，传输距离无界限，监控方便；监控画面切换简便快捷；图像影像存取简便容易；一个设备取代了传统的画面分割处理器、控制器和录像机三大件，大大降低了综合成本；特别是有些硬盘录像机具有WEB SERVER功能，使管理层身处异地也能随时掌握工厂的生产状况，方便管理。 由于网络互接需要知道被监控设备的IP，才能让远程端找到监控设备，才能连接到影像。网络远程监控，是基于IP上的新应用，连接的各个分支点的IP大多是动态IP（离网后会重新分配一个新IP地址，而固定IP的费用较贵），软件和应用上是否支持连接动态IP就很重要。
