PCB快速掌握：[3]AD如何生成Gerber文件

很多厂家要求pcb的交付设计文件转换为gerber格式，个人尝试了如何在Altium designer10下面生成Gerber文件的方法。

操作方法

  • 01

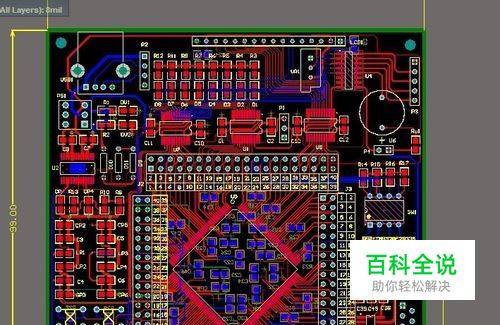

    打开Altium designer软件，打开设计好的pcb文件，在PCB 的文件环境中，左键点击 file－fabrication outputs－Gerber Files，进入Gerber setup 界面.

  • 02

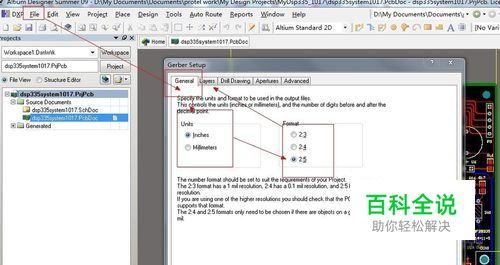

    在“General”选项 里面，“Units”选择“inches”，Format选择2:5 ，这个尺寸精度比较高。

  • 03

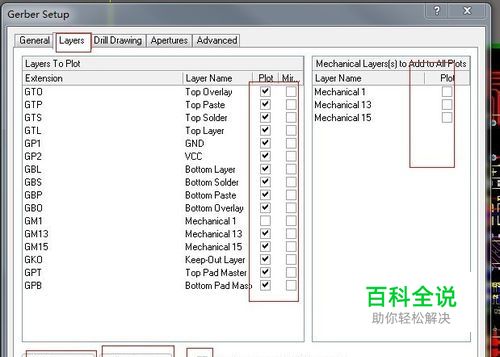

    在“Layers”里面，选中“include unconnected mid-layer pads”，在“Plot Layers” 下拉菜单里面选择“used on”，要检查一下，不要丢掉层。在“mirror layers” 下拉菜单里面选择 “all off”，右边的机械层都不要选。

  • 04

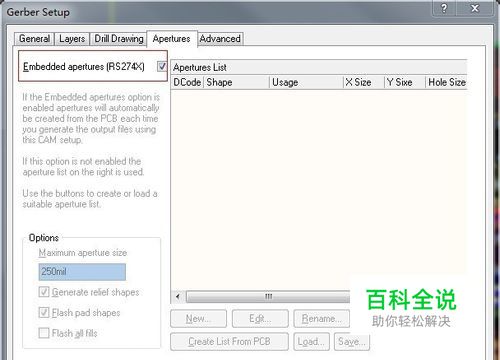

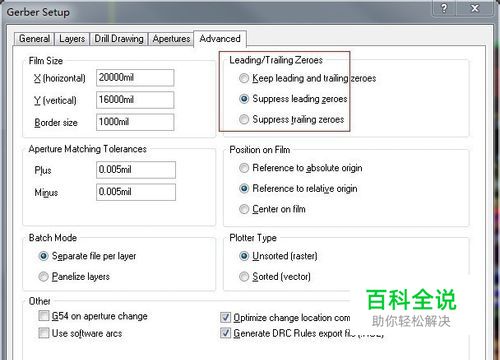

    在“Apertures”里面，打勾选中“Embeded apertures(RS274X) ”在“advanced”里面，在“Leading/Trailing Zeroes” 区域，选中“Suppress leading zeroes”,点击“ok”按键，进行第一次输出。

  • 05

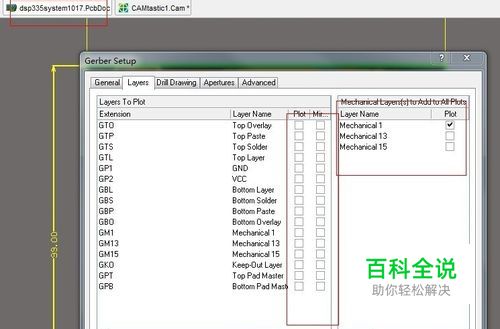

    在PCB 的文件环境中，再次file－fabrication outputs－Gerber Files进入Gerber setup 界面， 在“layers”里面 ，在左边的“plotlayers/ mirrorlayers” 都all off，“include unconnected mid-layer pads”也不打勾, 只选中有关板子外框的机械层。

  • 06

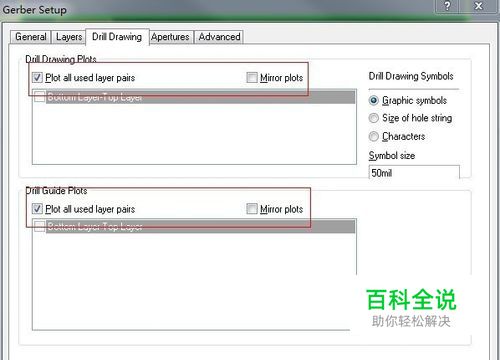

    在“Drill Drawing”里面，选择你要导出的层对。一般选择“Plot all used layer pairs”，“mirror plots”不用选中。Drill Drawing plots 和 Drill Guide Plots做同样的选择，点击“ok”按键，进行第二次输出。

  • 07

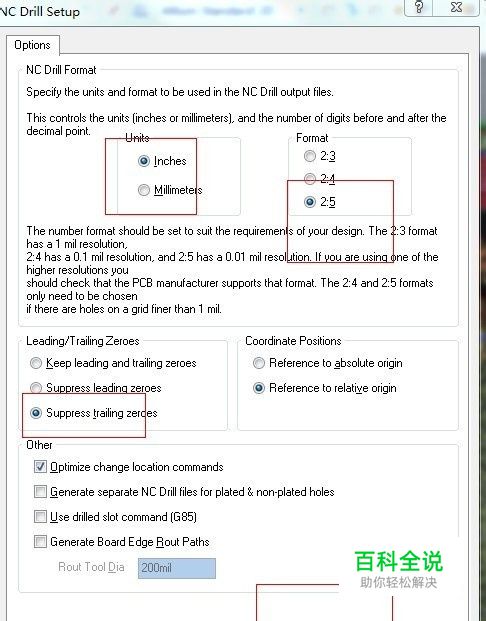

    在PCB 的文件环境中，左键点击 file-fabrication outputs－NC Drill Files，进入NC Drill Setup 界面，units选择“inches”，format选择2:5 。 在“Leading/Trailing Zeroes” 区域，选中“Suppress trailing zeroes”，和之前Gerber Setup 的“advanced”里面要保持一致，其他默认选项不变。

  • 08

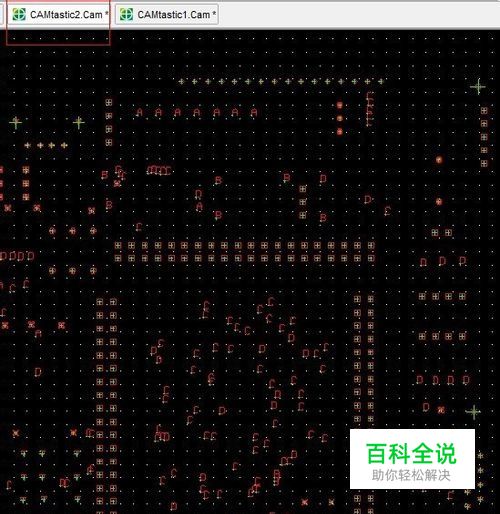

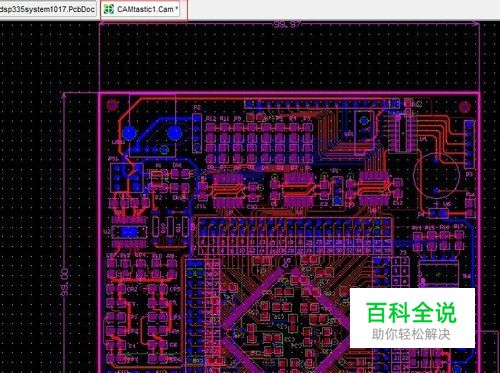

    点击ok按键，进行第三次输出。在弹出来的“import Drill Data” 界面里左键点击“ok”按键，进行输出。

  • 09

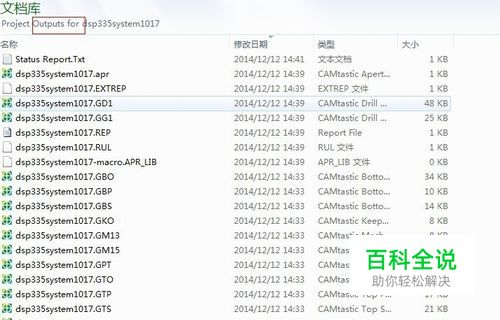

    把当前工程目录下的Out 文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工。
