CAD的图框应该怎么画? 【百科全说】

总是有人问我这样的问题，说实话，我也没有研究过，我通常都是直接使用现成的图框，有些专业软件，例如浩辰机械、建筑，天正建筑等都自带插图框的功能。
既然有很多人想了解图框是怎么画的，我找到一份WORD版1993年的国标，2008版的只找到一个PDF版，但一些基本的标准没变，2008版虽然修订了一些内容，但感觉有些还不如1993版讲得细。我懒得再去对比合并了，先将1993版贴个大家，然后将将2008版的放到网盘上给大家下载。两者到底有多少区别，哪位有心，可以研究一下。
1、图纸幅面及格式(GB/T 14689-1993)
其中“GB”为“国标”(国家标准的简称)二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。另有部分源自《机械制图》国家标准，例如GB/T
4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。

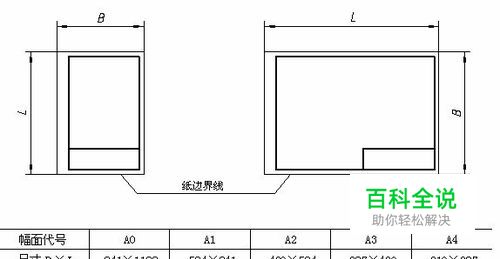

图纸宽度(B)和长度(L)组成的图面称为图纸幅面。

操作方法

01

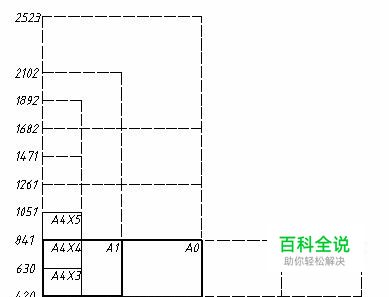

1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
02

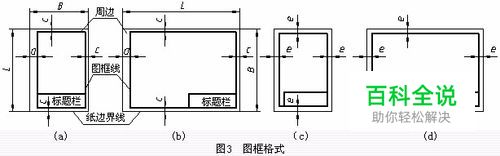

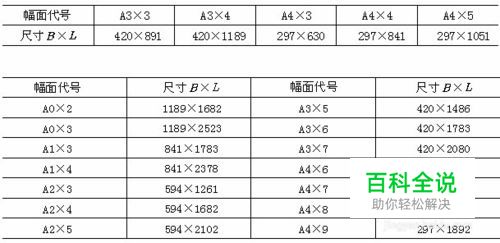

1.2 图框格式图纸上必须用粗实线画出图框，其格式如图3所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。 (1)留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用; (2)不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用; (3)加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10(或c为10)。
03

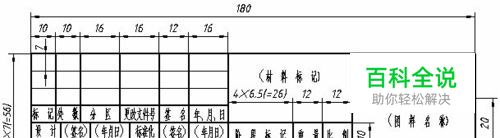

1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。 (1)标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。标题栏的位置应位于图纸的右下角
04

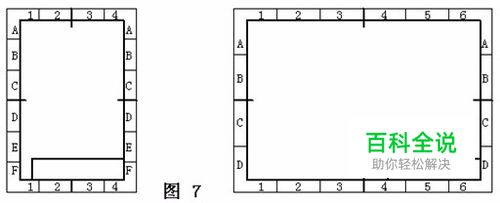

1.4 图幅分区 (1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。 (2)图幅分区数目按图样的复杂程度确定，但必须取偶数。每一分区的长度应在25～75mm之间选择。 (3)分区的编号，沿上下方向(按看图方向确定图纸的上下和左右)用直体大写拉丁字母从上到下顺序编写;沿水平方向用直体阿拉伯数字从左到右顺序编写。当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。拉丁字母和阿拉伯数字的位置应尽量靠近图框线。 (4)在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前数字在后并排书写，如B3、C5等。当分区代号与图形名称同时标注时，则分区代号写在图形名称的后面，中间空出一个字母的宽度，例如E-E A7。
05

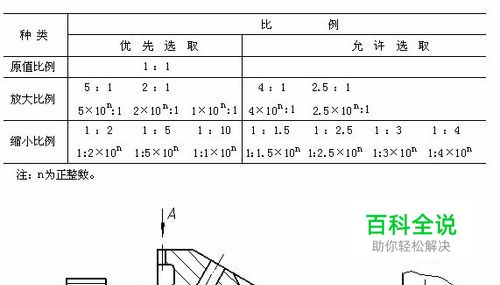

2、比例(GB/T 14690-1993) (1)图中图形与其实物相应要素的线性尺寸之比称为比例。 (2)比值为1的比例称为原值比例，即1:1。比值大于的比例称为放大比例，如2:1等。比值小于的比例称为缩小比例，如1:2等。绘图时应采用下表中规定的比例，最好选用原值比例，但也可根据机件大小和复杂程度选用放大或缩小比例。 (3)同一机件的各个视图应采用相同比例，并在标题栏“比例”一项中填写所用的比例。当机件上有较小或较复杂的结构需用不同比例时，可在视图名称的下方标注比例，如图8所示。
