LCD显示屏屏暗的维修方法

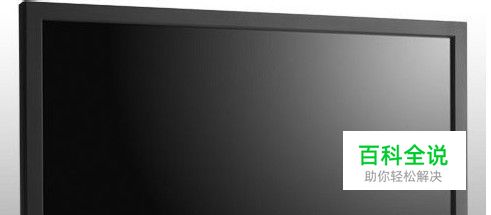

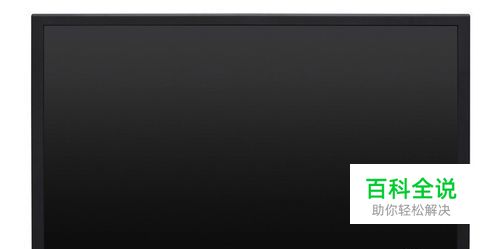

LCD显示屏黑屏、蓝屏、屏暗是显示屏故障中较为常见的,今天来讲讲LCD显示屏的屏暗故障,LCD 显示屏屏暗或画面亮一下变暗故障可能是高压产生电路中的PWM
控制器损坏,或电压起动电路、输出推动管、变换电路、自激振荡电路有问题引起的。LCD显示屏屏暗的维修方法可以按照下面的步骤来进行。

操作方法

  • 01

    首先短路高压板中电压起动电路的三极管 Q201 的C、E极,看画面是否正常。如果是,则是电压起动电路中 Q201 的基极连接的部分电路有问题,重点检查高压板接口、主板控制电路等。

  • 02

    如果画面还是很暗,接着用万用表检测 PWM 控制器第 9 脚的电压是否为 11V。如果电压不正确,则可能是电压起动电路中的三极管 Q201、Q202,滤波电容 C204,输出推动管 Q209和 Q210 有问题,检测并更换损坏的元器件。

  • 03

    如果第9脚电压正常,接着对地短路 PWM 控制器 TL1451 的第 15 脚(SCP),看显示屏画面是否正常。

  • 04

    如果还是不正常,则可能是过压保护电路的元器件不良,或输出电路中的三极管 Q205、Q207 不正常,或直流变换电路中的开关管Q203、储能电感L201、二极管D201 有问题,或LC 振荡电路中的三极管 Q209、Q210、变压器 PT201 有问题,或背光灯管损坏,或 PWM 控制器 TL1451 没有输出控制脉冲。检测并更换损坏的元器件。

  • 05

    如果对地短路 PWM 控制器第 15 脚后,显示屏画面正常了,则可能是 LC 振荡电路中的 Q209、Q210、变压器 PT201 有问题,或稳压电路中的电阻 R234、稳压管 D207 有问题。检查并更换损坏的元器件。
