主板开机电路的检测方法
主板开机电路的作用是是在按下开机按键给ATX发送一个控制信号，ATX电源开始工作为主板供电，开机电路一般由ATX插口、IO芯片、南桥芯片、门电路、开机按键、以及一些三极管、场效应管组成。一般组开机电路的元器件出现问题，一般会造成电脑开不了机。
操作方法
- 01

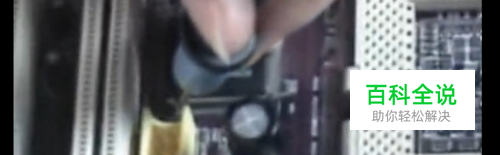

目测主板上有无明显烧伤的元器件或者损坏的元件（电容开裂、鼓包等），如果有将其更换一般故障基本上可以排除。如果目测没有上述现象，接着将镊子插在ATX绿线与黑线上，强制主板可以开机。倘若可以开机，接着用手摸主板供电上场效应管、IO芯片等是否发烫，发烫可能是发烫的芯片有问题。
- 02

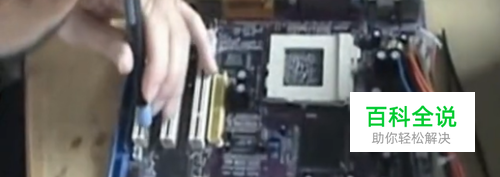

如果没有发烫的芯片，接着检查CMOS电压，一般正常为2至3.3V；CMOS电压正常，接着检查开关针电压，正常为3至5V，测量电压不正常，测量开关针对地阻值应为100欧至300欧，测量电阻不正常，应该是开关针连接的元器件损坏，一般开关针连接一个电阻和三极管。
- 03

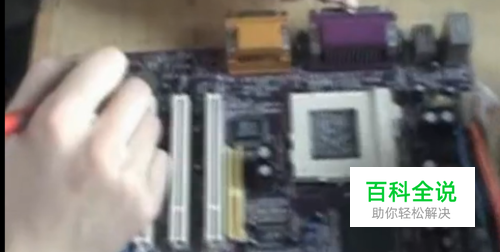

检查32.768千赫兹晶振两脚电压，正常情况下两脚电压差不大于0.5V。
- 04

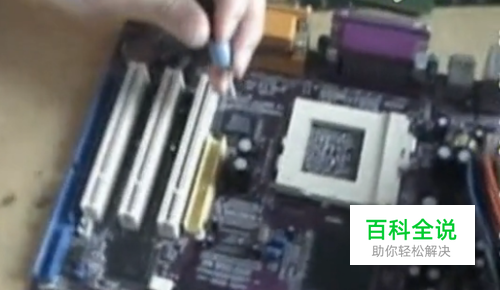

晶振正常，可通过开关针向南格芯片和IO芯片跑线，检查开关针到南桥之间的门电路，如果门电路有电压输出，检查门电路输出脚是否输出低电平。
- 05

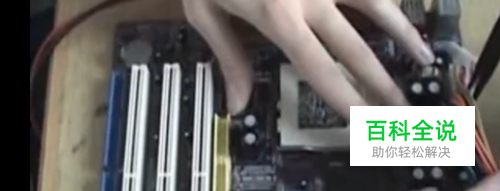

如果门电路输出端没有低电平给南桥供电，就是门电路损坏，更换它。如果有低电平给南桥和IO芯片供电则是南桥或IO芯片损坏，更换它。
