用proteus和keilc实现LED闪烁

在生活中我们经常会看到一些一闪一闪的灯，那么现在就来用proteus和keilc实现比较简单的LED灯闪烁。

操作方法

  • 01

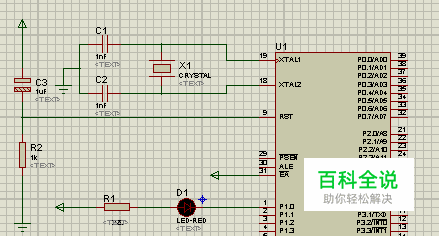

    首先用proteus画LED闪烁实现电路图，具体画电路图的步骤可以参照上篇经验。电路图如下图所示：

  • 02

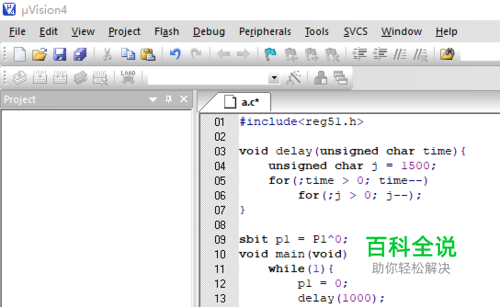

    然后就要编写keilc程序了。

  • 03

    写完程序之后新建Project。

  • 04

    然后将keilc文件导入到project中。

  • 05

    导入完成，接下来就是编译、执行。选择如下图所示中左边的两个按钮。左边第一个是编译，第二个是执行。

  • 06

    之后，按照下图所示操作，选中output选项卡，生成hex文件。

  • 07

    然后在点击下图中从左边数的第三个按钮。

  • 08

    现在hex文件已经生成。将hex文件导入到电路图中81C51元器件中。双击81C51元器件。会弹出如下界面（从文件的文件夹图标中选择文件）：

  • 09

    然后开始运行即可。已测试成功
