AutoCad综合教程-建筑制图基本步骤
AutoCad作为一个建筑制图软件，我们经常使用AutoCad进行大致的或者详细的建筑制图，但是我们在进行建筑图纸绘制的过程中，多数情况都需要按照一定的步骤和顺序，下面我们就来看看使用AutoCad进行建筑制图的基本步骤。
操作方法
- 01
首先，我们开启AutoCad， 一般情况AutoCad配合天正建筑使用，在AutoCad页面的左侧，会出现天正建筑的制图工具栏。
- 02

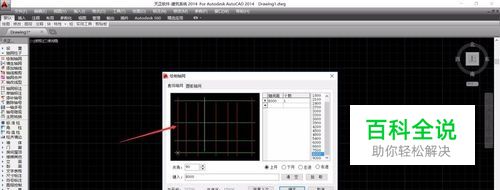

在制图工具栏中，选 择“绘制轴网”命令，在弹出的设置窗口中进行轴网的信息设置，设置完成后，我们即可进行点击确定放置轴网。
- 03

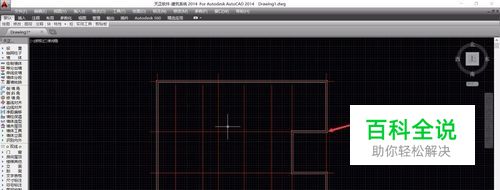

完成轴网的绘制之后，我们即可根据轴网进行墙体的绘制， 在工具栏选择“绘制墙体”命令，即可进行墙体的绘制。
- 04

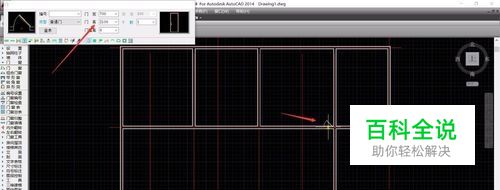

墙体的绘制需要确定后墙体的宽度等属性， 一般外墙宽度大于内墙，完成墙体绘制后，可以点击右下角的“加粗”，对墙体进行加粗。
- 05

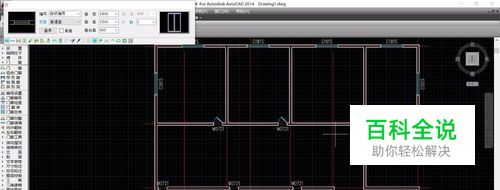

完成墙体的绘制后，我们即可对墙体进行门窗的添加， 直接选择“门窗”命令，选择合适的门窗放置方式以及门窗的标号，即可在墙线上进行门窗的插入。
- 06
绘制完成门窗之后，一个平面图的大致模样就已经基本出现，之后我们即可进行建筑楼梯的绘制。
- 07

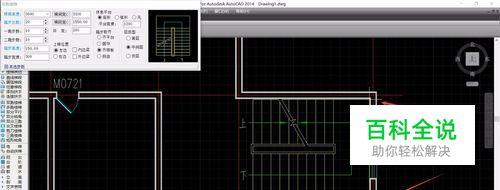

选择“楼梯其他”， 在弹出的菜单中选择我们需要的楼梯种类，点击即可弹出楼梯的设置窗口，输入合适的楼梯属性后，即可直接单击鼠标放置楼梯。
- 08
如果楼梯的方向不正确， 在AutoCad下方的命令输入栏中输入“a”或者其他相应的命令，再按下空格键，即可进行楼梯的翻转等操作。
- 09

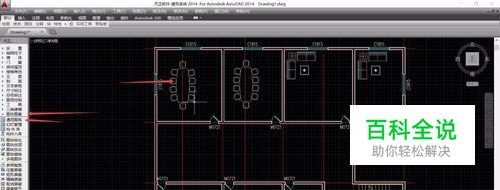

最后，我们在 “图块图案-通用图库”中，对建筑平面图中的房间进行家具放置，这样我们就基本完成了建筑平面图的绘制。
- 10

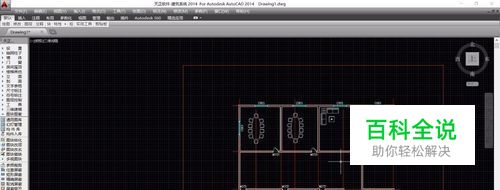

AutoCad在进行建筑制图中，简单的制图十分简单快捷，但是如果我们需要精确的制图，以及精确绘制房间布置时，我们就需要精确的绘制和放置图形。
