iPhone5S拆机图解详细教程
本文为大家介绍详细具体的iPhone5S拆机图，并为大家演示iPhone5S拆机全过程，并且是真机拆解，一起来看看吧
操作方法
- 01
本次我们拆解的是香槟金色，拆机前我们需要取出SIM卡
- 02

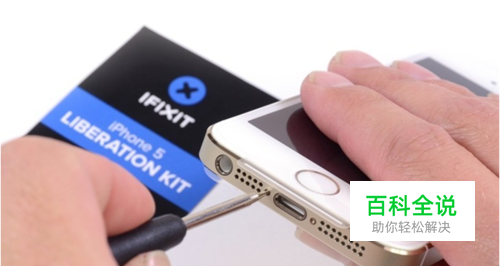

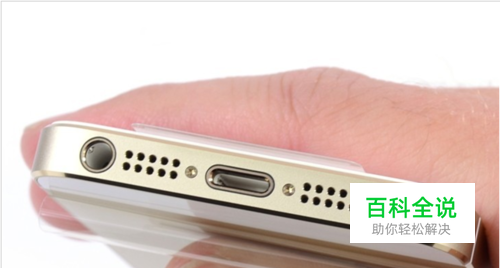

使用了苹果自家独特的Pentalobular螺丝，普通螺丝刀拆解不下来，需要苹果专用工具
- 03

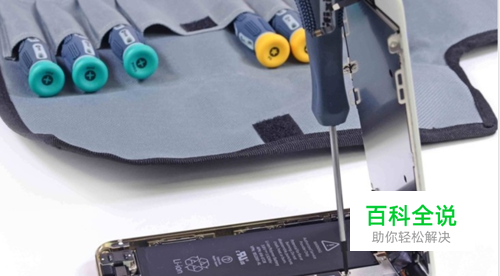

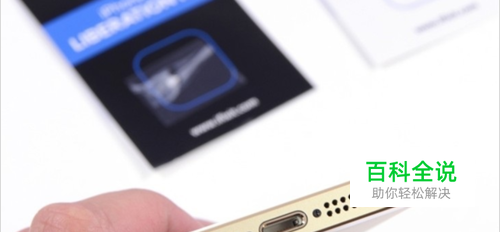

拆机需要用到一些特殊的拆解螺丝刀工具，并且拆解也会破坏螺丝，不得不说，苹果在防拆解方面做得比较严格
- 04
由于拆机螺丝的拆卸是破坏性的，这点大家需要注意，不过市面上也有螺丝出售，但目前只有银色和黑色，并且价格不便宜
- 05

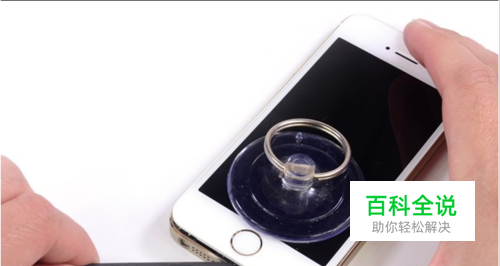

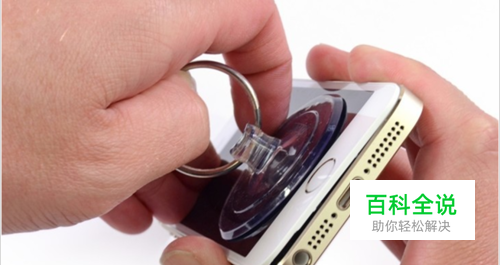

拆解完固定螺丝之后，我们就可以从屏幕面开始拆解了，拆机方法与相同，需要使用吸杯分离屏幕前面板
- 06
做工非常结实，光靠吸杯还不够，还需要轻轻地撬了一下，如图所示
- 07

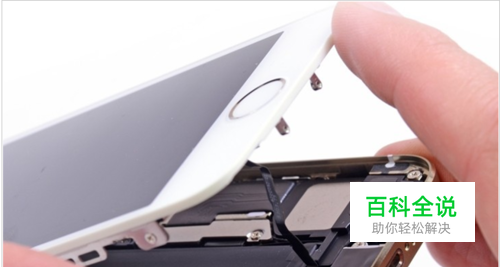

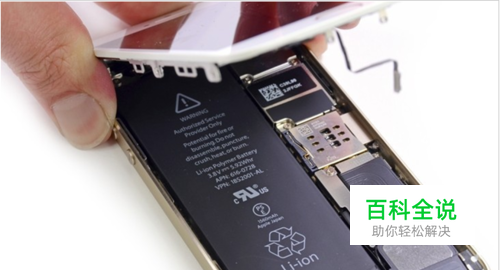

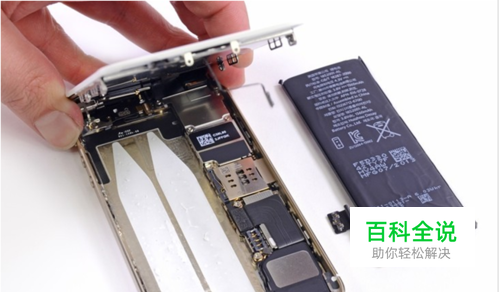

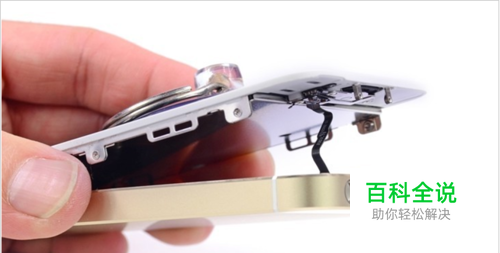

需要注意的是在屏幕与机体分离的时候一定要小心翼翼，因为内部底部多了一条排线，连着Home键里的Touch ID传感器和Lightning闪电接口，一旦分离屏幕用力过大就可能扯断排线
- 08
内部的这条排线很容易拆解，如图所示
- 09

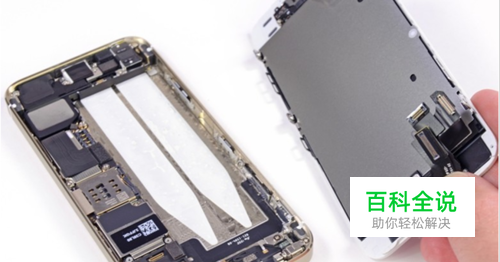

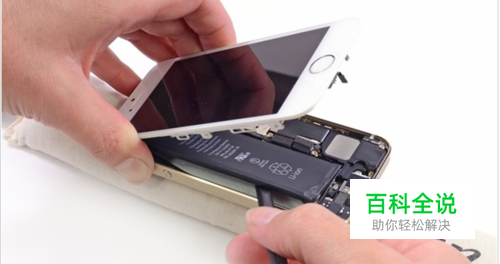

完成之后我们就可以看到内部结构了
- 10
接下来我们要拆解的是内部主板上的屏蔽罩，只有取出这些，才容易拆解出电池模块
- 11
内部电池拆解与以前的“拉勾”有所不同。徒手取电池就不要想了，只能硬撬，如图
- 12
电池不可拆解真是做到家了，内部用了两大坨粘合剂来固定电池，要拆解电池可是要耗费比较大的力气
- 13

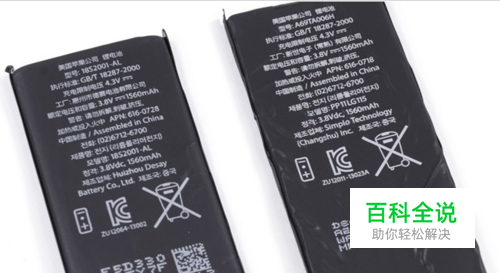

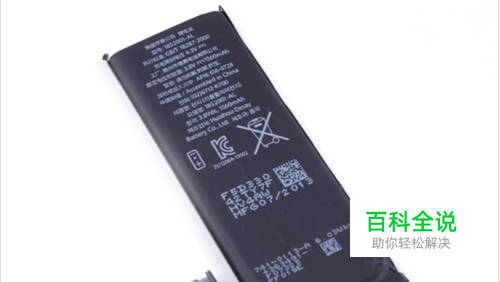

内置了1560毫安电池
- 14

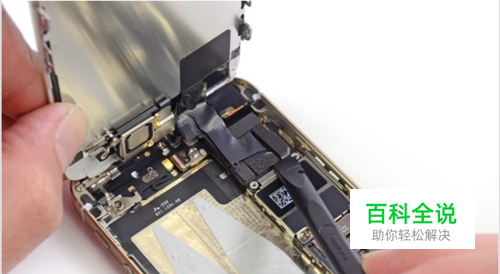

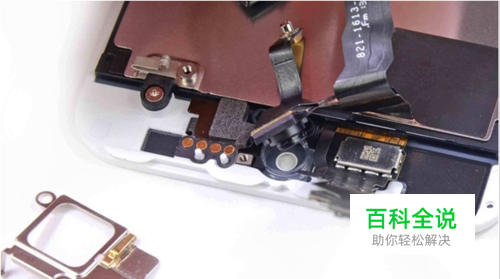

接下来我们进行的是屏幕拆解。在此之前需要断开摄像头、数字转换器、液晶屏排线等
- 15
拆解下来的屏幕特写，依旧采用了4英寸小屏幕，对于时下流行的5英寸以上大屏手机来说，屏幕感觉真不够给力
- 16

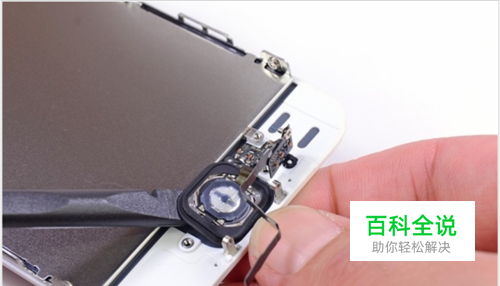

底部Home键拆解，拆解很容易，并且其上还带有Touch ID指纹传感器，如图
- 17

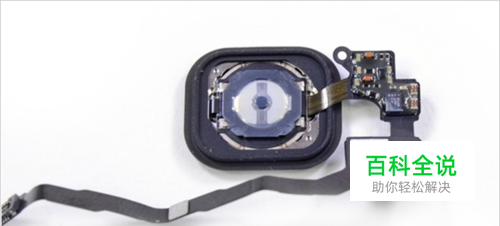

带有指纹识别传感器的Home键特写，蓝宝石水晶覆盖着传感器起着保护作用，但耐用性还不得而知
- 18

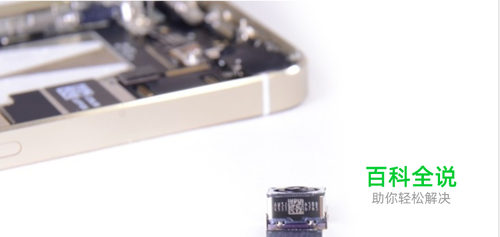

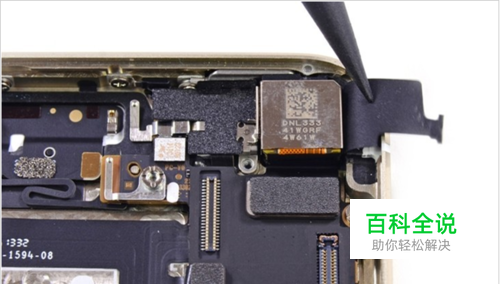

采用800万像素iSight摄像头，表面编号DNL333 41WGRF 4W61W，这里我们进行的是摄像头拆解
- 19
底部编号AW32 65BD 4511 b763
- 20
iPhone5S内部主板的拆解特写
- 21

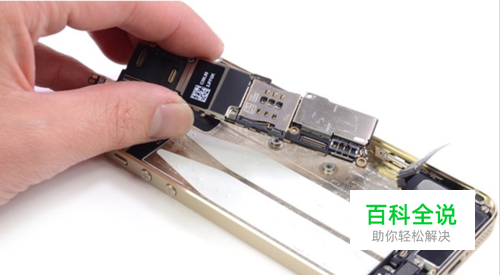

内部主板拆解和以往的相类似，不过并不完全一样，天线互连排线没了，拆机显得更为简单一些
- 22

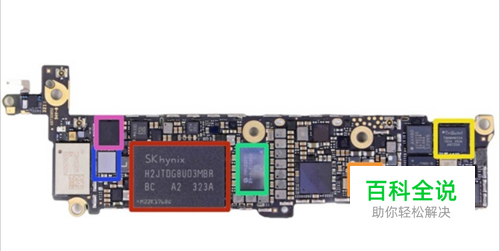

主板正面芯片特写：打标的地方小便不懂
- 23

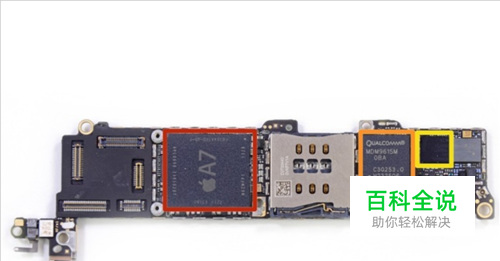

主板背面是核心芯片
- 24
前置120万像素FaceTime摄像头拆解特写
- 25

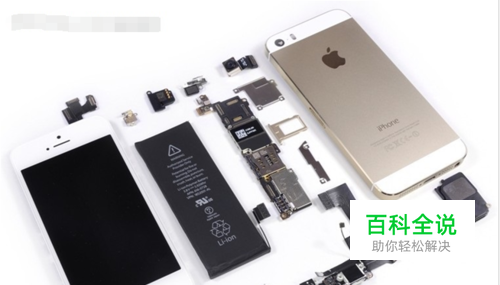

拆解下来的全家福
