华为mate10和mate10pro手机连接大屏操作指导
使用华为2代DOCK实现华为 mate 10 和 mate 10 pro 手机连接大屏/电视操作指导#潮机课堂#
一、 使用华为2代DOCK实现手机连接大屏
- 01
说明 手机投屏输出接口为Type-C，支持通过转换器转换成标准的DP、HDMI、MiniDP、VGA、DVI 等接口。考虑到设备的兼容性和信号的转换，请优先选择DP、HDMI接口。
- 02
1.打开大屏显示器；
- 03

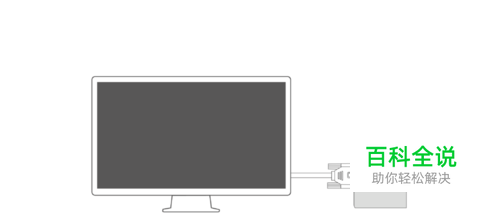

2.将VGA直连线（两端都是VGA接口）的一端连接大屏，另一端连接至华为2代DOCK；
- 04

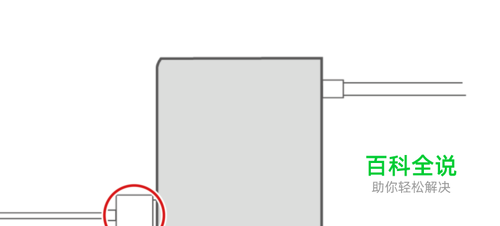

3.将华为2代DOCK（扩展坞）的Type-C接口（USB-C接口）连接到华为手机上；
- 05

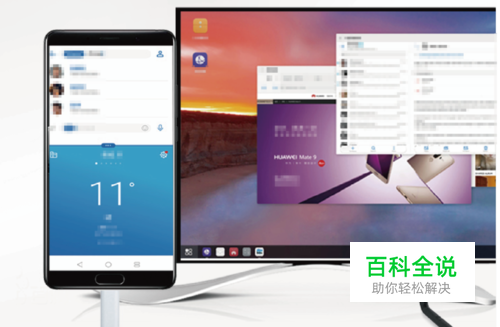

4.连接成功后即可进入手机投屏的电脑模式。
- 06
注意 1）手机投屏不支持二级转换，如先转为HDMI再转为VGA；
- 07

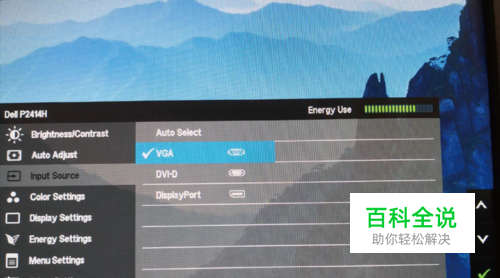

2）连接大屏显示器时建议您不要连接主机；如果已连接主机，则需要切换大屏显示器的输入源（以DELL显示器为例：按下显示器上的 menu按钮，在input source菜单栏选择手机投屏时大屏的输入接口。如您使用VGA接口连接大屏，那么请将输入源切换为VGA）。
- 08
3）笔记本电脑不能作为大屏显示器；
- 09
4）手机投屏过程中手机端出现反向供电通知，此为正常现象，请您放心使用。
二、 手机连接电视
- 01
以三星电视+华为2代DOCK（扩展坞）+华为mate10pro手机的连接方式为例：
- 02
1.打开电视开关；
- 03

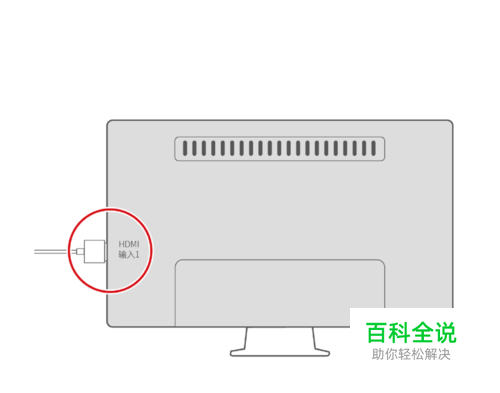

2.将HDMI直连线的一端连接到电视机的HDMI端口上，如电视机的HDMI为多个，请确保选择的端口与电视信源输出端口一致，比如：选择的端口为HDMI 1，那么选择电视信源时要选择HDMI 1来输出。
- 04
3.将HDMI直连线的另一端连接至华为2代DOCK（扩展坞）上；
- 05

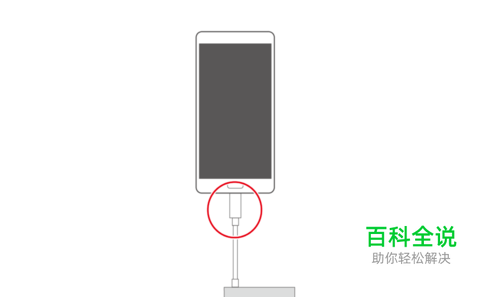

4.将华为2代DOCK（扩展坞）的Type-C接口（USB-C接口）连接至华为手机上；
- 06

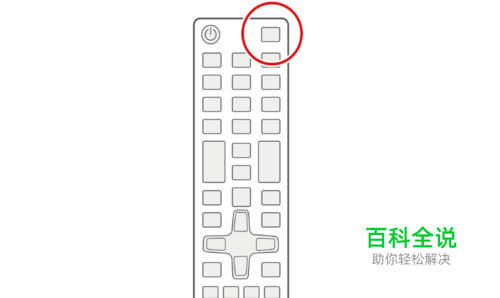

5.将电视机信源（节目源）选择到相对应的电视接口上；
- 07

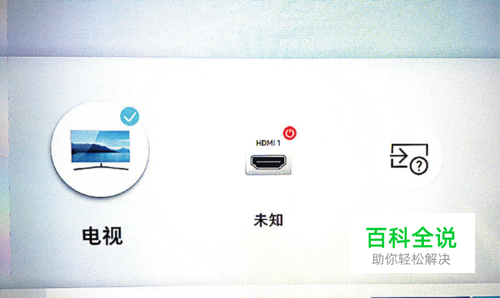

6.选择节目源为HDMI 1；
- 08
7.按照上述步骤操作后即可进入手机投屏的电脑模式。
- 09

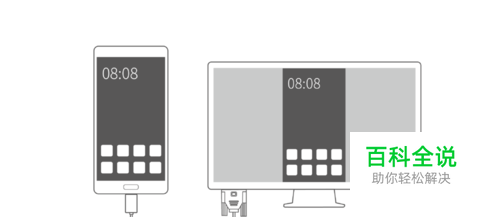

华为mate10/mate10 pro手机投屏支持两种模式：电脑模式和手机模式。
- 10

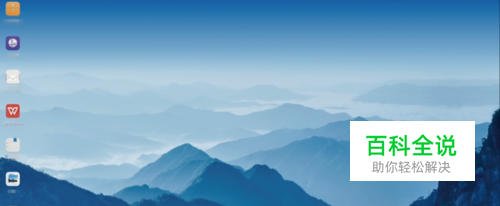

手机连接大屏后默认为电脑模式
- 11

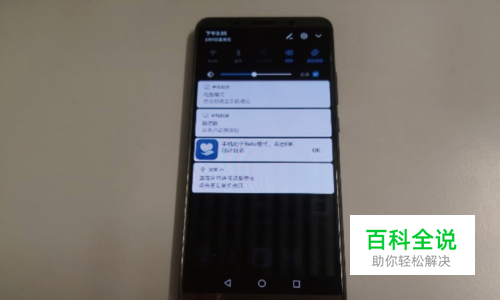

通过手机端下拉通知栏将电脑模式切换为手机模式
- 12
除上述使用华为2代DOCK实现手机连接大屏/电视的方式外，另外两种连接方式(使用Cable和Dongle连接大屏)供您参考:
- 13

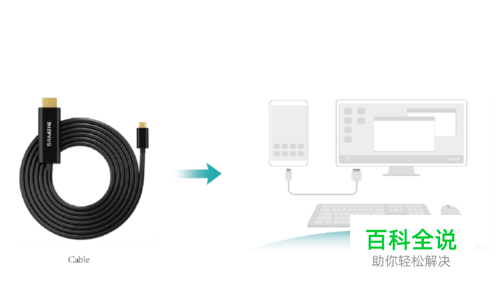

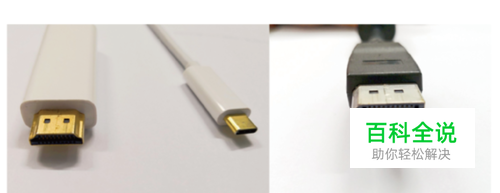

Cable：通过Cable线将手机Type-C 接口转换为大屏显示器支持的接口类型，如 Type-C 转 HDMI 或者 Type-C 转 DP 。连接方式如下：
- 14

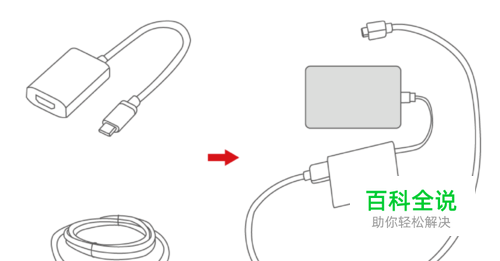

Dongle：使用Dongle 将手机Type-C接口转换为大屏显示器支持的接口类型后，再通过 1 根 HDMI 直连线连接 Dongle 和大屏。连接方式如下：
