AutoCAD2014如何偏移图形
AutoCAD2014如何偏移图形。
1.偏移图形命令
- 01

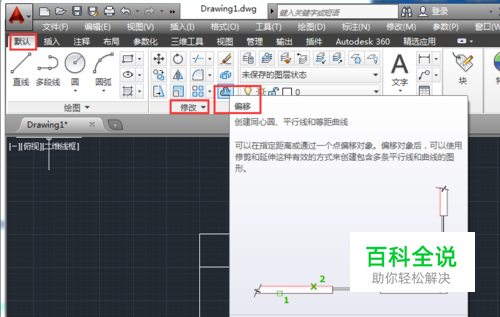

依次在菜单栏选择【默认】》【修改】》【偏移】选项，根据命令提示信息，输入偏移距离。选择所需偏移的图形，然后在偏移方向上单击任意一点，即可。
- 02

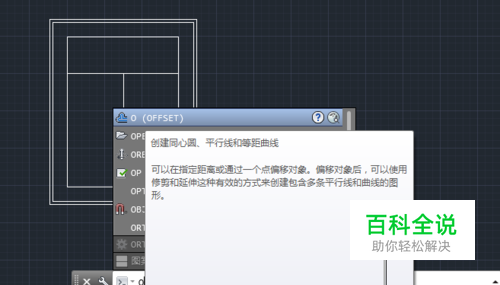

或者在命令行中直接输入“O”命令，按回车键。
2.绘制窗套图形
- 01

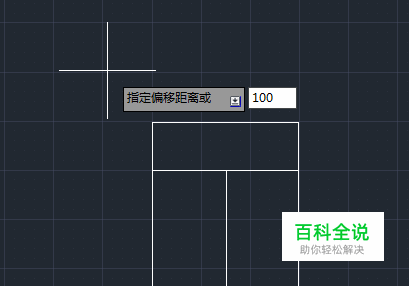

选择【偏移】命令，根据命令提示信息，输入偏移距离100，然后选中窗户外层的边线。
- 02

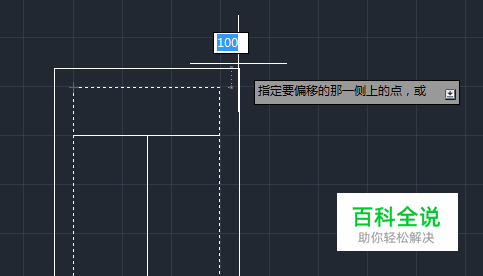

在绘图区空白区域单击任意一点，即可完成偏移操作。
- 03

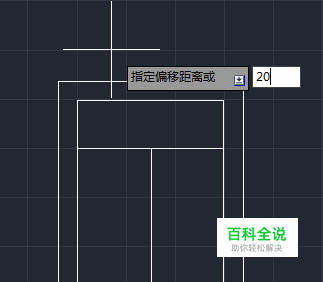

再次执行【偏移】命令，将偏移距离设为20，然后选中刚才偏移的窗户边线。
- 04

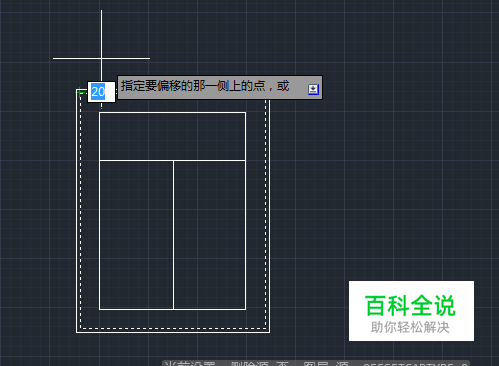

在绘图区中，单击窗户外侧任意点，即可完成窗套图形的绘制。
