需求规格说明书是软件工程文档中的一项重要重要组成，在问题定义阶段的重中之中，然而
数据流图，层次方框图，IPO图，IPO表，状态转换图，则是需求文档中最重要且简单易懂的部分。下面小编就给大家展示下图表的画法以及注意事项，希望对大家有帮助。

操作方法

01

数据流图（描绘信息流和数据从输入到输出过程中所经过的变换）。图形：矩形或长方体（起点，终点），单箭头的线（数据流），三边矩形或双横线（数据存储），圆角矩形或圆形（数据的处理）。数据流上一般标有有意义的名词。画数据流的方法：确定系统的源点和终点，找出其中的处理以及相对应的数据流，根据他们之间的逻辑关系（将输入的数据变成输出的数据）装换成数据流图。
02

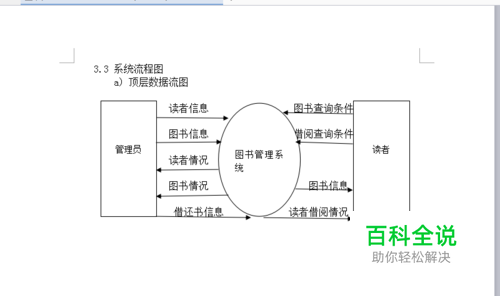

0层数据流图。0层数据流图为最简单明了的数据流，它主要将源点终点，处理间的逻辑关系清晰明了的展现出来。它的各项处理的编号依次为1、2......
03

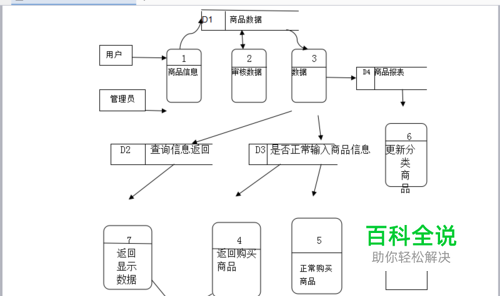

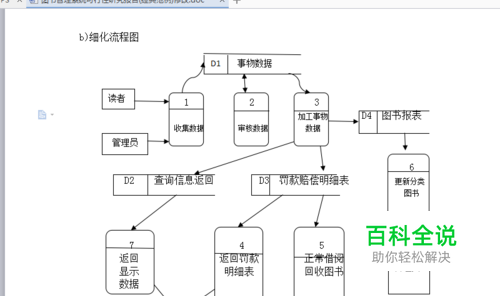

1层数据流图。1层数据流图主要是对0层中的处理进行详细的划分，将处理更加详细的展现出来。它分支的各个处理编号为1.1、1.2.....表示0层数据流中1的各个子部分。
04

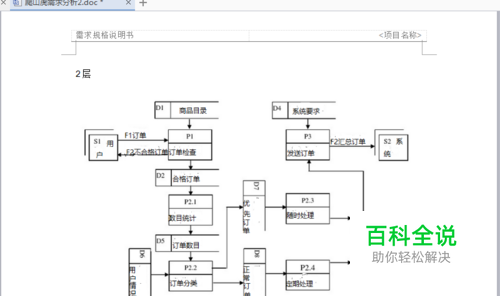

2层数据流图。2层数据流图主要是对1层中的处理进行详细的划分，将处理更加详细的展现出来。它分支的各个处理编号为1.1.1、1.1.2.....表示1层数据流中1的各个子部分，同时2层数据流中的处理一般不超过9个。
05

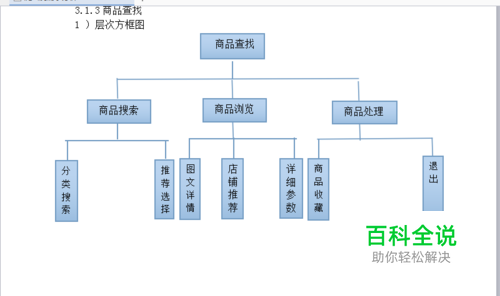

层次方框图。层次方框图是用一系列多层次的矩形方框组成的树形的层次结构。从上到下，从完整到详细。下层是对上层信息的分类。
06

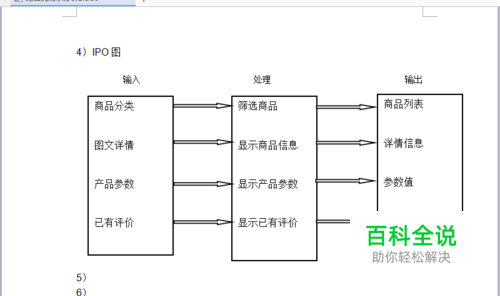

ipo图。ipo图是输入处理输出的简称。画ipo图时，依次画出左框（输入）、中框（处理）、右框（输出），并用类似向量符号的粗大箭头描述他们之间执行处理的详细情况。
07

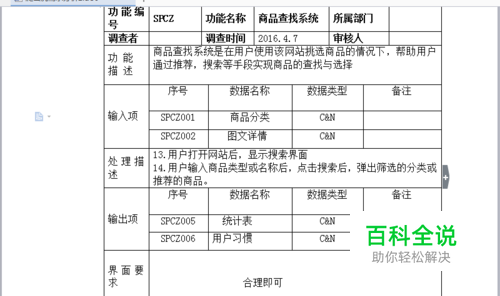

ipo表。ipo图相比较于ipo表来说，多了许多附加内容，包括系统的名称，作者，日期，模块，编号等的内容，通过ipo表中的文字叙述补充说明在ipo图中不准确详尽的地方。
08

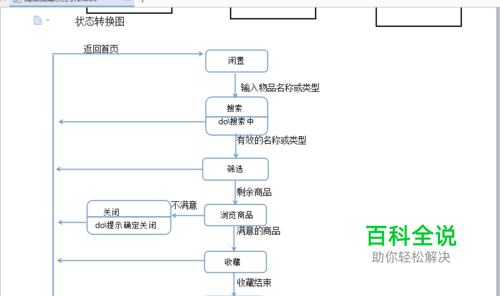

状态转换图。状态转换图是用状态图建立系统的行为模型。用圆角矩形说明该系统所处的状态，状态变量，活动，同时在状态间用线条连接说明事件。
